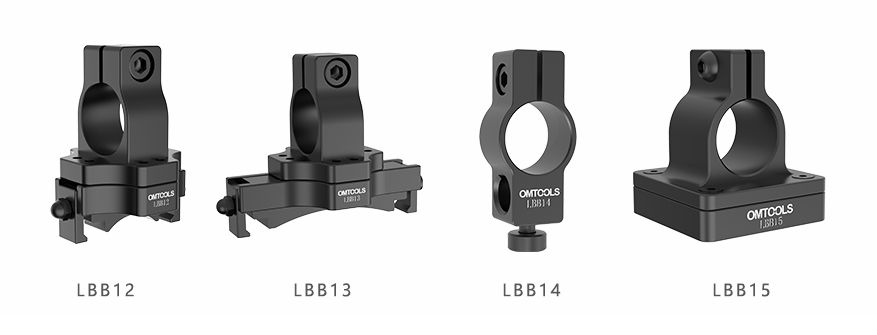

Ø25 mm接杆转接件,夹持同轴系统

OMTOOLS Ø25 mm接杆转接件LBB12、LBB13适用于30 mm和60 mm笼式系统。先两根平行Ø6笼杆插入开口式安装架中,再通过单个M4螺丝进行双向锁紧,挠性结构设计,保证夹持稳固。侧面的M6螺丝用来将整个转接件抱紧固定在Ø25 mm接杆上。这样一根接杆就能支撑整个笼式系统。


产品特点:

材质:6061-T6 铝合金


选型表:

型号

材质

兼容类型

表面处理

LBB12

6061-T6 铝合金

30mm笼式系统

黑色阳极氧化

LBB13

6061-T6 铝合金

60mm笼式系统

黑色阳极氧化


Ø25 mm接杆转接件,直角夹具

OMTOOLS  Ø25 mm接杆转接件LBB14适用于将Ø25 mm和Ø12 mm的接杆以90°角固定。侧面的M6螺丝用来将整个转接件抱紧固定在Ø25 mm接杆上,Ø12 mm通孔内壁上的加宽退刀槽与接杆形成稳定双线接触,可以避免Ø12mm接杆滑动,滚动。Ø12mm接杆抱紧采用精制带胶头滚花内六角M6手拧锁紧螺钉GYBSNL9,可用5mm六角扳手加固夹持。整体式构造、刚度好,实现稳定、紧凑的复杂配件组合。


产品特点:

材质:6061-T6 铝合金


选型表:

型号

材质

转接接杆规格

表面处理

LBB14

6061-T6 铝合金

φ25mm转φ12mm

黑色阳极氧化


Ø25 mm接杆转接件,带安装板

OMTOOLS Ø25 mm接杆转接件LBB15适用于夹持Ø25 mm的机械件或光学件,用作Ø25 mm接杆转接件,侧面的M6螺丝用来锁紧夹持结构。转接件前面连接一块50.8 mm × 50.8 mm的安装板,安装板上交叉阵列分布有25个M4和24个M6螺纹孔,同类型的螺纹孔间距为12.5 mm,安装板上的螺纹孔可用来固定各种光机械底座和镜架,用法和面包板类似。转接件用光学接杆和转接件支撑,可以作为光机械或光学元件的夹具使用。


产品特点:

材质:6061-T6 铝合金


选型表:

型号

材质

夹持直径

表面处理

LBB15

6061-T6 铝合金

φ25mm

黑色阳极氧化
