MSB 三爪式角度调整架
本产品适用于需要经常装夹不同直径光学物件（如透镜、物镜、激光管等等）的场合，并且进行二维角度调节(θXθZ)。该自定心夹持架使用十分方便，且可以确保装夹不同圆柱体时，被夹物体中心高不变。夹持架底部有螺纹孔，可以直接安装到升降支架上使用，也可以连接到各种平台、平板上进行光路调节。
型号表示：MSB序号
序号—1、2、3、4共四种规格，分别对应不同装夹尺寸和形式的产品。

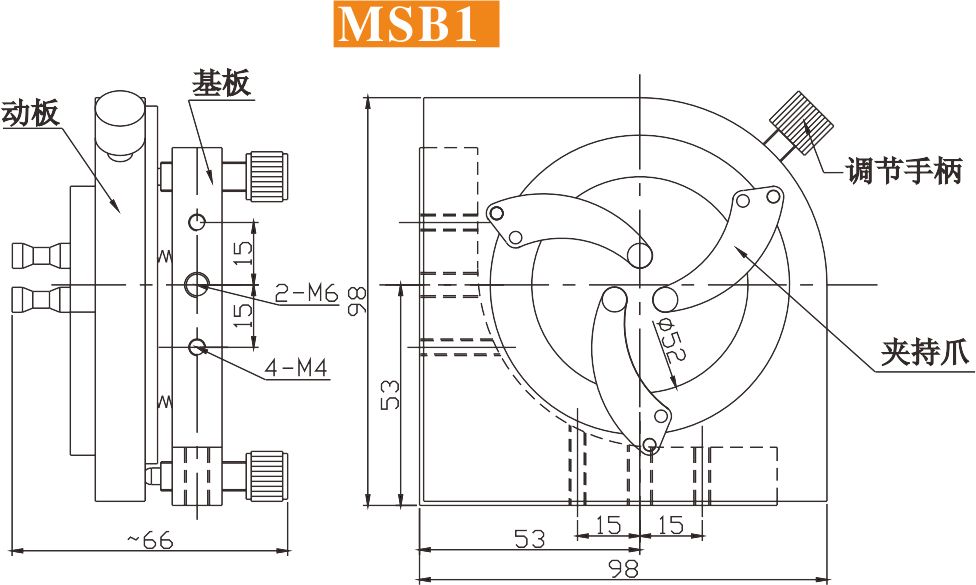

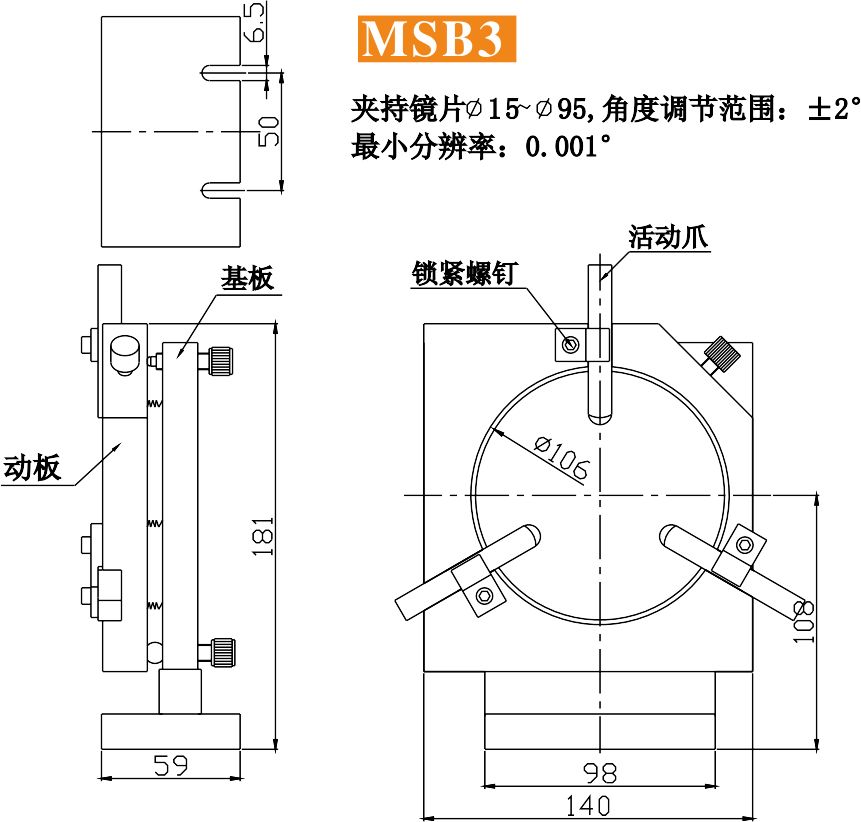

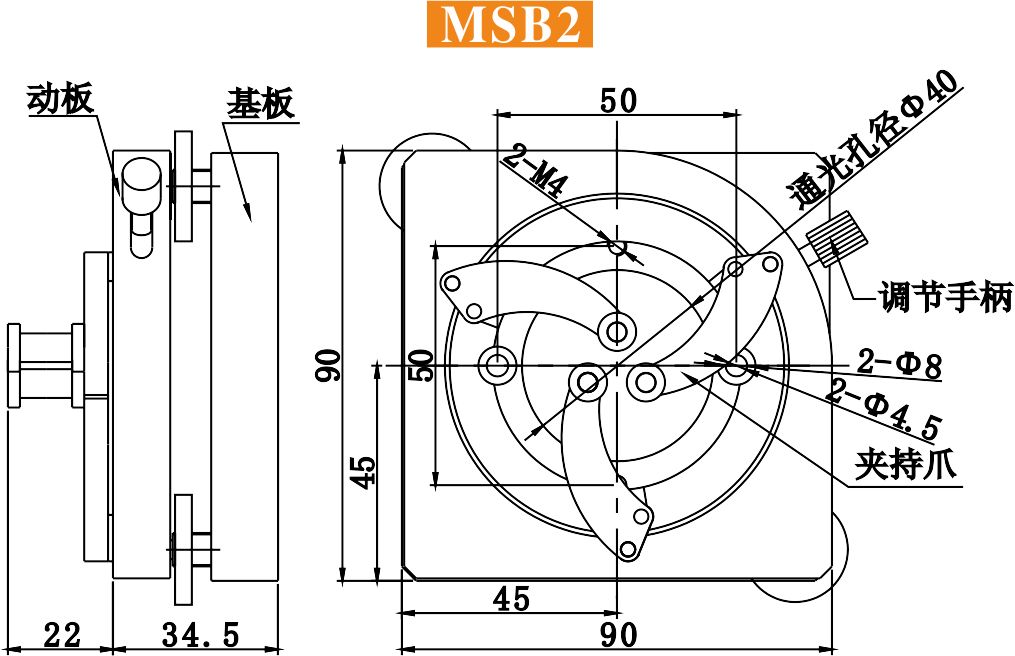

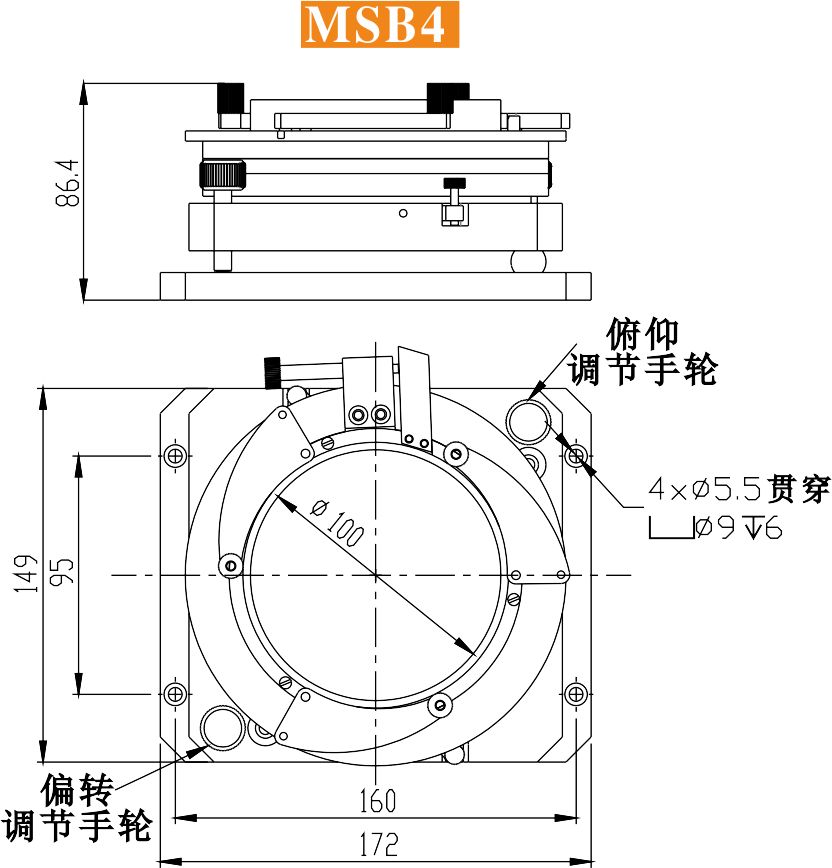

注：如有特殊尺寸需求，可以定制。点击型号可以查看详细图纸
(快速索引号) | 115-1 | 115-2 | 115-3 | 115-4 |
|---|---|---|---|---|
型号 | ||||
夹持范围(mm) | φ10～φ50 | φ10～φ50 | φ15～φ95 | φ20～φ100 |
外形尺寸(mm) | 98×98 | 90×90 | 140×140 | 149×172 |
调节范围 | ±2.5° | ±2.5° | ±2° | ±2° |
最小分辨率 | 0.002° | 0.002° | 0.001° | 0.001° |
自重(kg) | 0.34 | 0.5 | 1.28 | 2.2 |
