型号表示:MYC-装夹直径-(P)(S)
装夹直径—表示可安装物件的直径,如夹持φ40激光管,就用φ40表示
P—调节螺杆螺距,缺省表示用超精细0.25或0.35螺牙,0.5表示用0.5螺牙的调节螺杆
S—缺省表示无锁紧,S表示带锁紧圈
圆柱体二维角度调整架可用于装夹半导体激光器、扩束镜或其他圆柱形物件,调节器件的俯仰、转摆角度(θXθZ),实现准直。安装时,将被调物件装入调整架,用尼龙螺丝顶紧即可。调整架底部有安装孔,可固定到升降支架上,或通过垫块安装到光学平台或者平板上。
MYC 圆柱体二维角度调整架
圆柱体二维角度调整架可用于装夹半导体激光器、扩束镜或者其他圆柱形物件。安装时,将被调物件插入调整架,用尼龙螺丝顶紧即可。本二维调整架,可以调节激光管的俯仰、转摆角度(θXθZ),实现激光管的对准。如果调节完成后需要进行锁紧,本产品有带锁紧圈的规格可供选配,只要在订货时特别标注即可。调整架底部有安装孔,可以直接固定到升降支架上,也可以通过过渡底板安装到光学平台或者平板上。
本系列产品采用超精细牙螺纹调节螺杆,有0.25、0.35、0.5三种螺牙规格。其中,0.25mm和0.35mm超精细牙螺纹的分辨率更好,适用于非高频率反复调节的设备、实验室、企业研发室等场合使用;0.5mm细牙螺纹耐久性更好,适用于反复操作频率高、负载大的设备或者企业生产线使用。客户可以根据自己实际的使用状态选择合适的调节螺杆牙距。
型号表示:MYC-装夹直径-(P)(S)
装夹直径—表示可安装物件的直径,如夹持φ40激光管,就用φ40表示
P—调节螺杆螺距,缺省表示用超精细0.25或0.35螺牙,0.5表示用0.5螺牙的调节螺杆
S—缺省表示无锁紧,S表示带锁紧圈
例如:MYC-φ40 表示夹持φ40物体的两维调整架
MYC-φ30-S 表示夹持φ30物体带锁紧圈的两维调整架

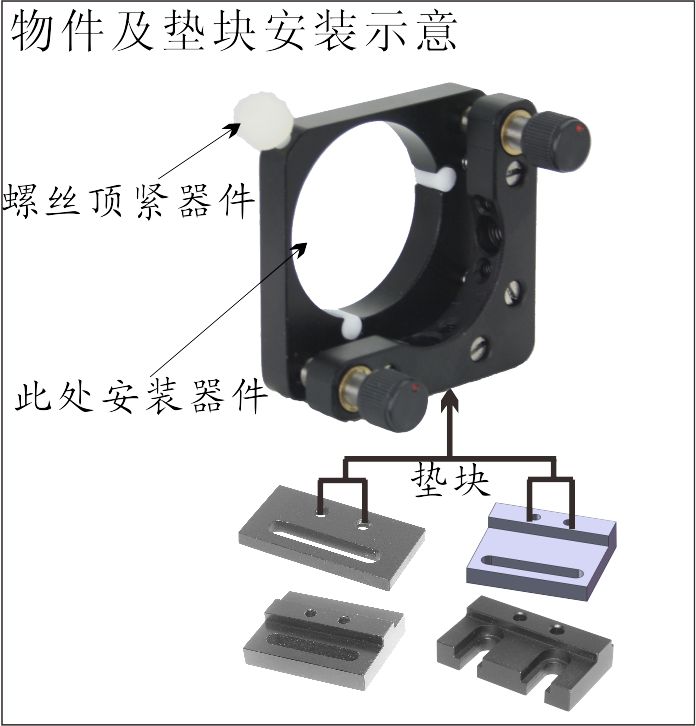

调整架使用及垫块安装示意

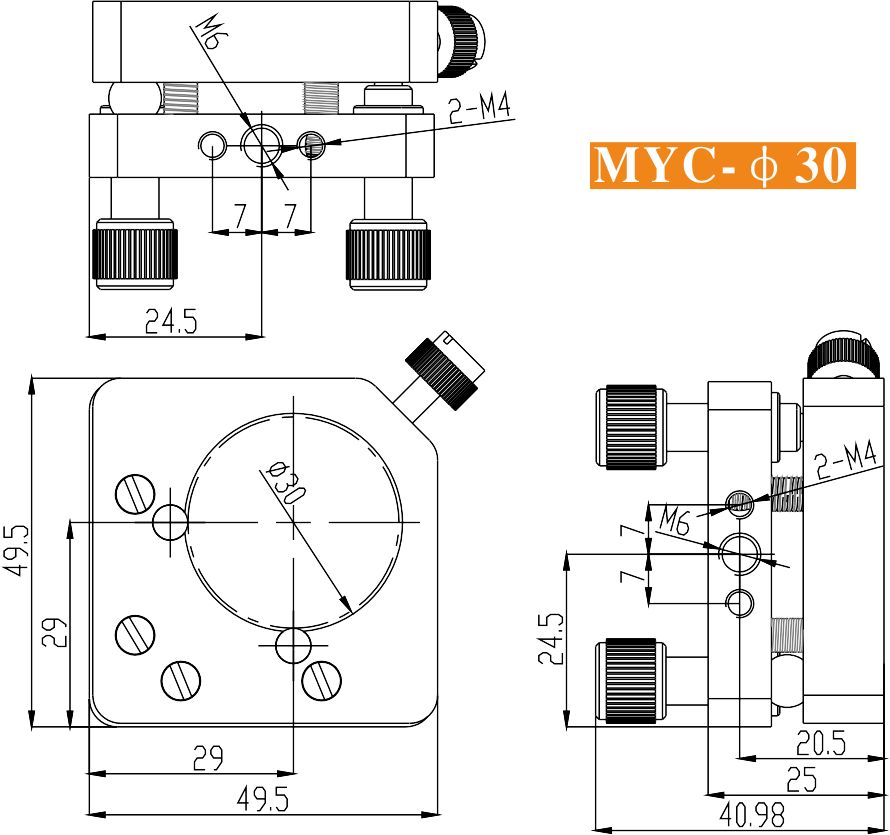

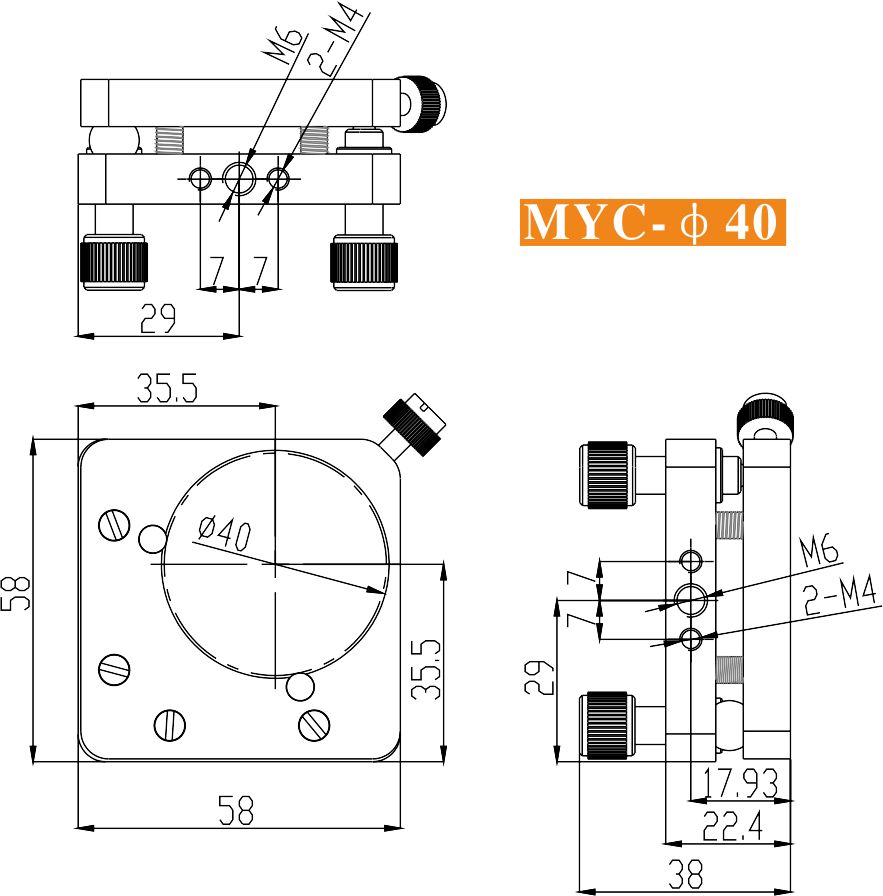

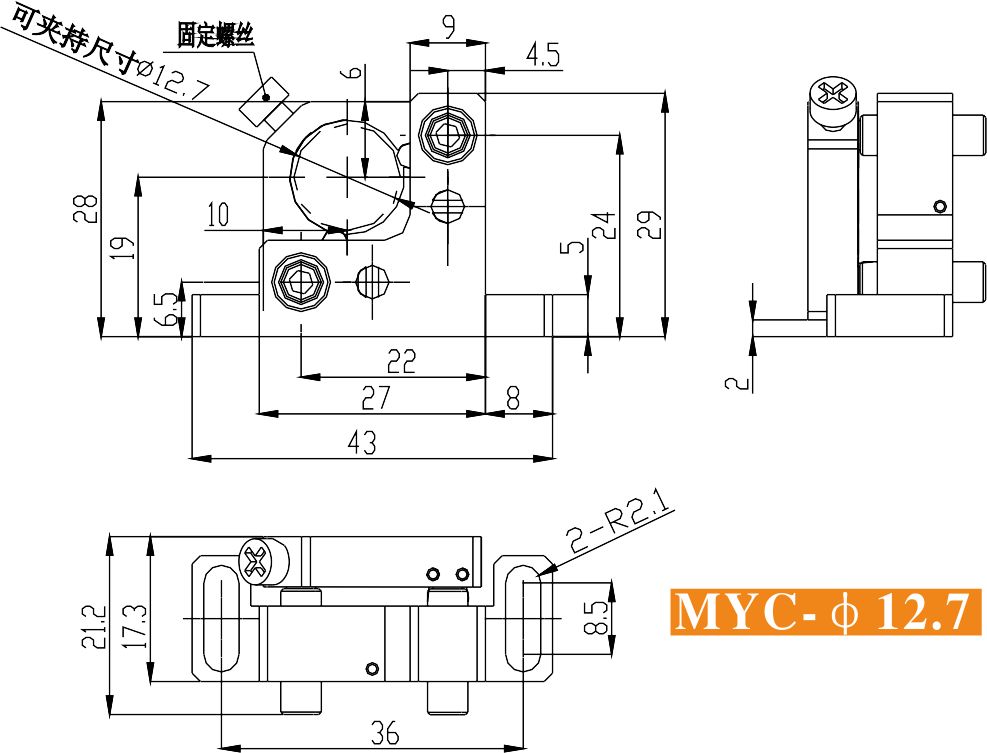

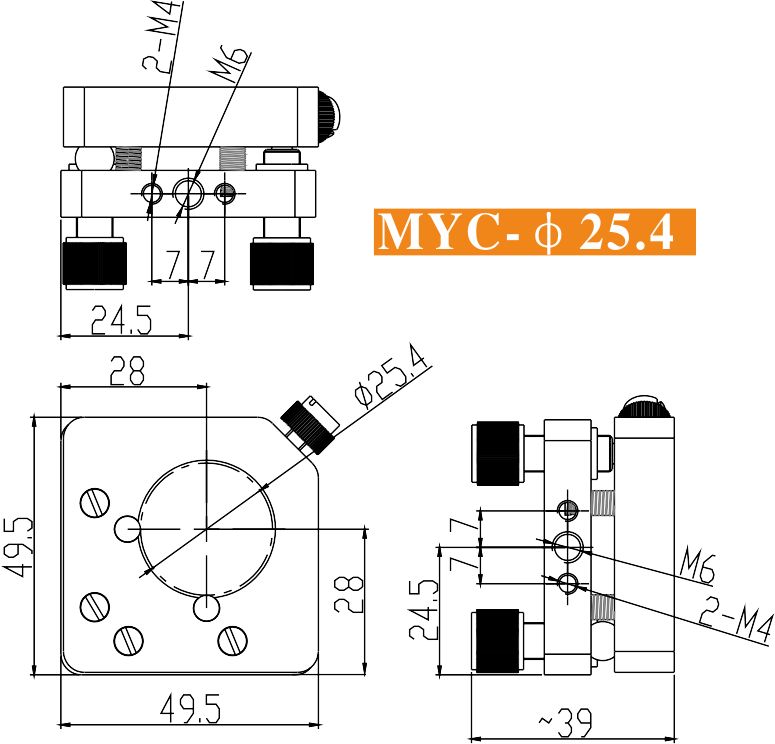

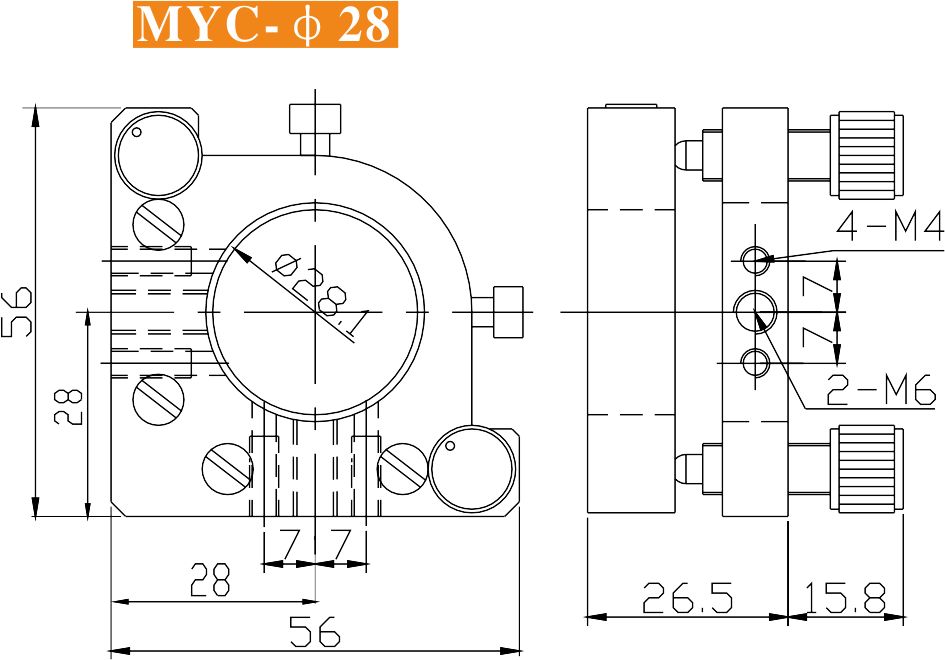

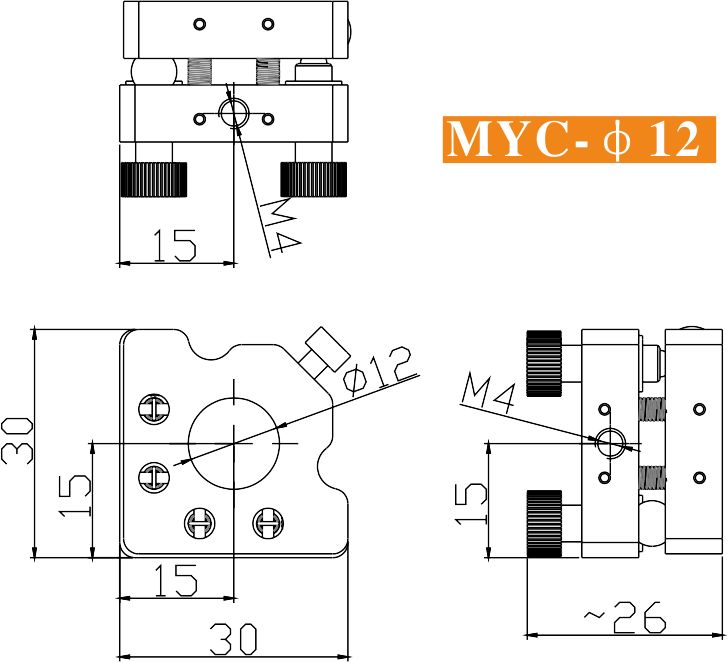

注:如有特殊尺寸需求,可以定制。点击型号可以查看详细图纸。
(快速索引号) | 112-1 | 112-2 | 112-3 | 112-4 | 112-5 | 112-6 |
---|---|---|---|---|---|---|
型号 (方向:θXθZ) | ||||||
夹持直径(mm) | φ12 | φ12.7 | φ25.4 | φ28 | φ30 | φ40 |
外形尺寸(mm) | 30×30 | 30×43 | 50×50 | 56×56 | 50×50 | 58×58 |
调节范围 | ±4° | ±3° | ±3° | ±2° | ±3° | ±2.5° |
最小分辨率 | 0.005° | 0.005° | 0.003° | 0.002° | 0.003° | 0.003° |
选配垫块 | AMDC1 | — | AMD1、AMD2、AMD3、AMD4、AMDC2 |
