型号表示:MR2C代号-镜片尺寸-(P)(S)
代号—缺省表示标准型,W表示微分头调节形式,L表示基板L型,V表示顶部调节型,S表示节省空间型,O表示动板开角型,U表示超精密型
镜片尺寸—表示安装镜片的尺寸,在φ10-φ30范围内的镜片都可安装。
P—调节螺杆螺距,缺省表示用超精细0.25或0.35螺牙,0.5表示用0.5螺牙的调节螺杆
S—缺省表示无锁紧,S表示带锁紧圈
镜筒式二维角度调整圆镜架,适用Φ10-Φ30镜片,外形58×58mm,采用镜筒安装镜片,比直顶式安装镜片更加牢固。使用时,镜片先安装在镜筒中,再将镜筒旋进调整架既可进行二维角度调整。产品可以在不拆卸调整架的情况下更换不同尺寸的镜片,只需选择合适的镜筒就能实现替换,使用方便、节约成本。
由于调整架使用镜筒,减小了透射光有效直径,所以对分光镜等需要大范围透光的镜片,不推荐使用。调节完成后如需要进行锁紧,可以选择带锁紧圈的规格,只要在订货时特别标注即可。
MR2C 镜筒式二维角度调节镜架
镜筒式二维角度调整架,外形统一为58×58mm,用镜筒来安装镜片,适用镜片范围:φ10-φ30mm。使用时,镜片先安装在镜筒中,再将镜筒旋进调整架既可。该系列产品可以在不拆卸调整架的情况下更换镜片,同一款调整架匹配各种尺寸的镜片,使用方便、节约成本。
由于调整架使用镜筒,减小了透射光有效直径,所以对分光镜等需要大范围透光的镜片,不推荐使用。调整架如果需要进行锁紧,可以选择带锁紧圈的规格,只要在订货时特别标注即可。产品具体信息请参照表格和图纸,如有特殊需求,可以定制。
本系列产品采用细牙调节螺杆,有0.25、0.35、0.5三种螺牙规格。其中,0.25mm和0.35mm超精细牙螺纹的分辨率更好,适用于非高频率反复调节的设备、实验室、企业研发室等场合使用;0.5mm细牙螺纹耐久性更好,适用于反复操作频率高、负载大的设备或者企业生产线使用。客户可以根据自己实际的使用状态选择合适的调节螺杆牙距。
型号表示:MR2C代号-镜片尺寸-(P)(S)
代号—缺省表示标准型,W表示微分头调节形式,L表示基板L型,V表示顶部调节型,S表示节省空间型,O表示动板开角型,U表示超精密型
镜片尺寸—表示安装镜片的尺寸,在φ10-φ30范围内的镜片都可安装。
P—调节螺杆螺距,缺省表示用超精细0.25或0.35螺牙,0.5表示用0.5螺牙的调节螺杆
S—缺省表示无锁紧,S表示带锁紧圈

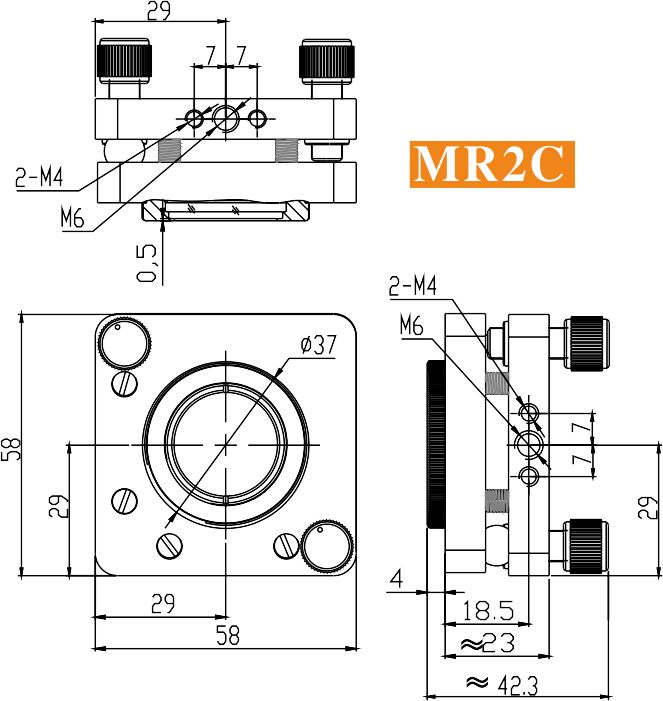

例如:MR2C-φ20 表示标准的镜筒式二维角度调整架,装φ20镜片,用细牙螺杆调节

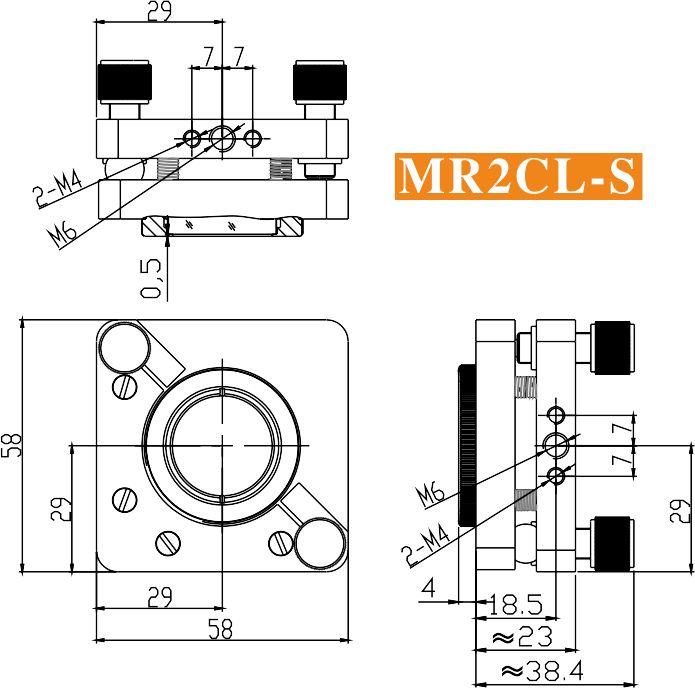

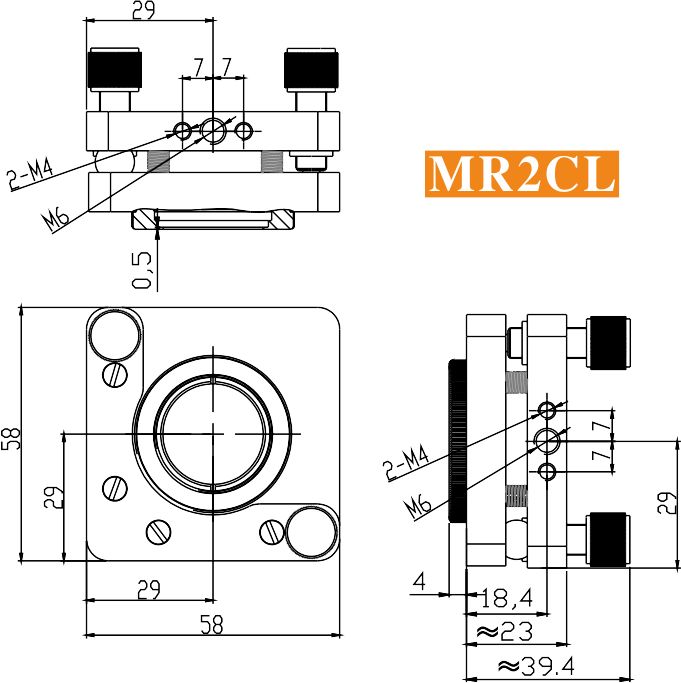

MR2CL-φ30-0.25S 表示侧边锁紧的L型镜筒式二维角度调整架,装φ30镜片,用细牙螺杆调节。

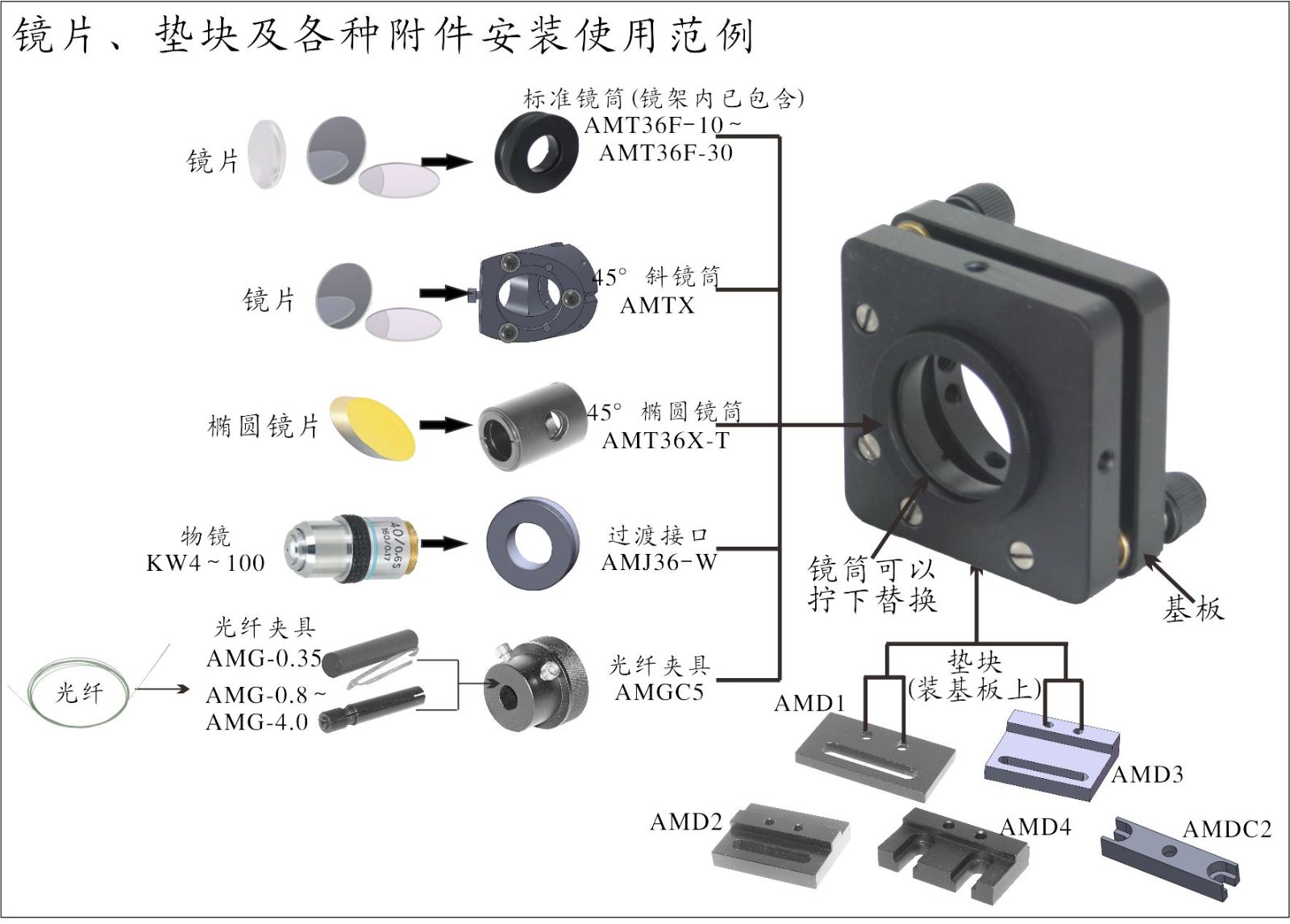

调整架配套附件的使用示意图("附件系列"中可选购)
注:如有特殊尺寸需求,可以定制。点击型号可以查看详细图纸。
(快速索引号) | 68-1 | 68-2 | 68-3 | 68-4 | 68-5 |
---|---|---|---|---|---|
型号 (方向:θXθZ) | |||||
基本外形 (mm) | 58×58 | ||||
安装镜片尺寸(mm) | φ10~φ30 | ||||
调节范围 | ±2.5° | ||||
分辨率 | 0.002° | ||||
选配底板 | AMD1、AMD2、AMD3、AMD4、AMDC2 | ||||

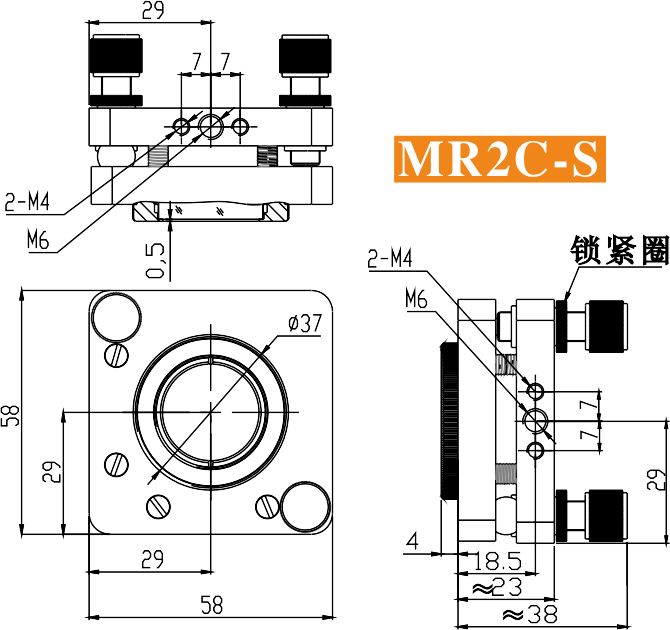

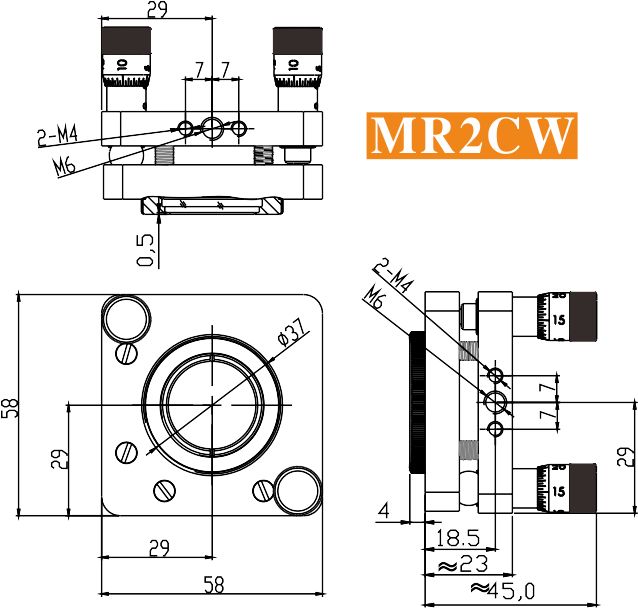

备注 | 基本型 | 基本型加锁紧圈,减少光路的漂移 | 微分头调节,可看到调节刻度,方便反复调节到同一角度 | L形基板,增大透射光有效直径 | 在L型基础上增加侧边锁紧,减少光路漂移 |
(快速索引号) | 70-1 | 70-2 | 70-3 | 70-4 | 70-5 | |
---|---|---|---|---|---|---|
型号 (方向:θXθZ) | ||||||
基本外形 (mm) | 58×58 | |||||
安装镜片尺寸(mm) | φ10~φ30 | |||||
调节范围 | ±2° | ±1.5° | ±2.5° | ±2.5° | 粗调 | ±2.5° |
精调 | ±0.36’ | |||||
分辨率 | 0.002° | 粗调 | 0.002° | |||
精调 | 0.036” | |||||
选配垫块 | AMD1、AMD2、AMD3、AMD4、AMDC2 | |||||

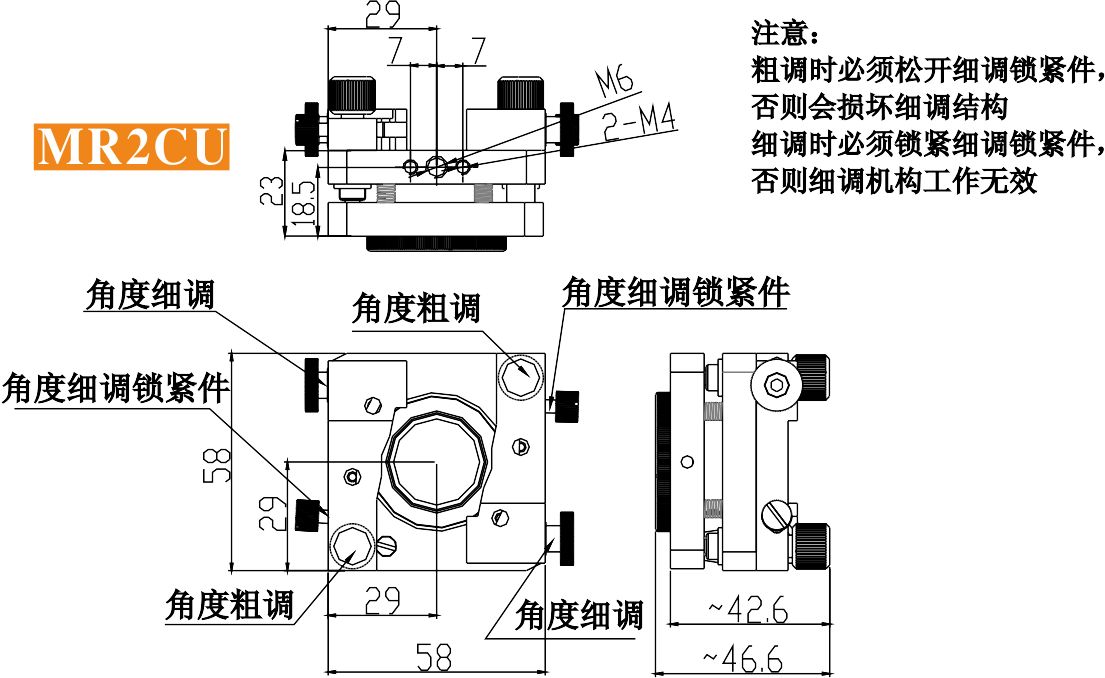

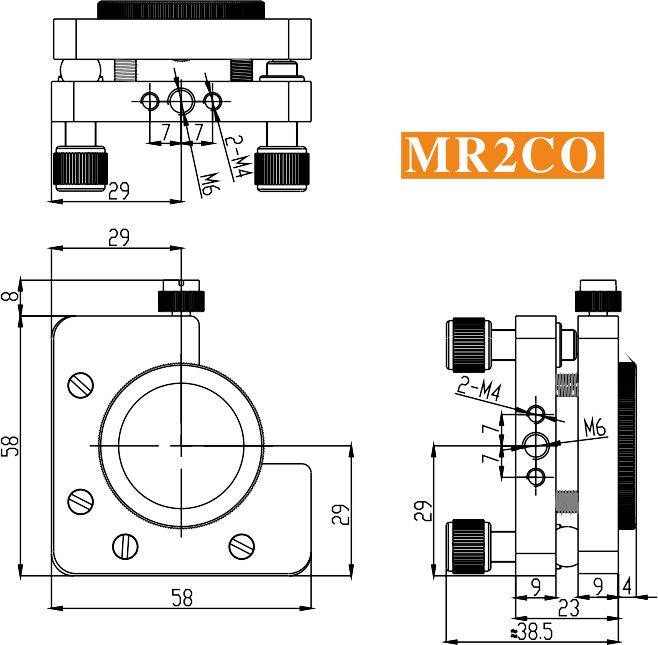

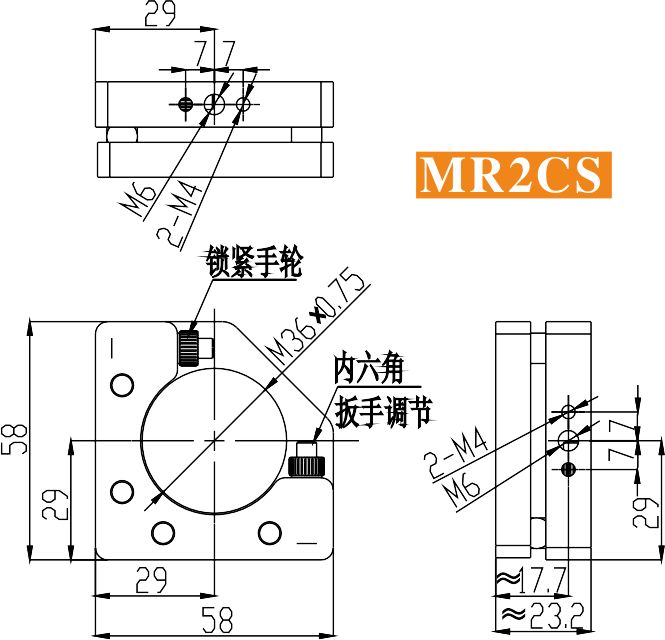

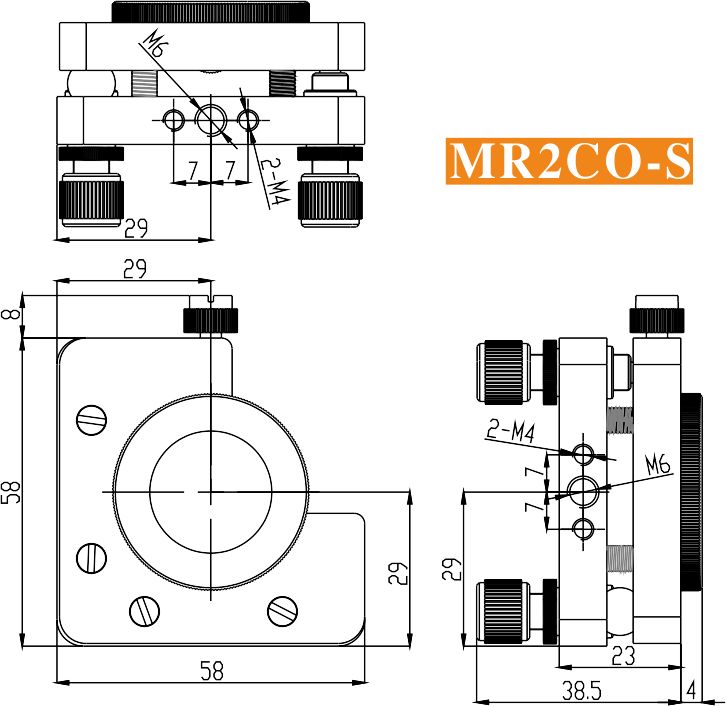

备注 | 顶部调节型,调节微分头在上端,操作时不会挡光,适合光路方向空间有限制的场合使用 | 省空间型,采用内六角扳手进行调节,节省了沿着光路方向所占用的空间,操作时不会挡光,适合空间有限制的场合使用 | 动板开角,专用于YAG固体激光器光路反射调节,便于晶体的安装、拆卸。此外,本调整架有大的透射光有效通径,可以安装分光镜使用。可以增加锁紧圈进行锁紧。 | 超精密调节,通过细调螺杆,可以实现0.036”的超高调节分辨率 |
