型号表示:MR2B外形尺寸-(镜片直径)-(P)(S)
外形尺寸—表示镜架的外形尺寸
镜片直径—表示夹持镜片的直径
P—调节螺杆螺距,缺省表示用超精细0.25或0.35螺牙,0.5表示用0.5螺牙的调节螺杆
S—缺省表示无锁紧,S表示带锁紧圈
压圈式二维角度调整圆镜架,适用Φ12.7-Φ150镜片,外形从30×30mm到179×179mm,采用压圈固定镜片,比直顶式安装镜片更加牢固。镜片直接放置于两维角度调整架内,再用镜片压圈将镜片固定于调整架内,进行二维角度调整。本系列调整架既可安装反射镜,也可安装分光镜,调节完成后如需要进行锁紧,可以选择带锁紧圈的规格,只要在订货时特别标注即可。
MR2B 压圈式二维角度调节镜架
压圈式二维角度调整圆镜架,适用Φ12.7-Φ150镜片,外形从30×30mm到179×179mm,采用压圈固定镜片,比直顶式安装镜片更加牢固。镜片直接放置于两维角度调整架内,再用镜片压圈将镜片固定于调整架内,进行二维角度调整。本系列调整架既可安装反射镜,也可安装分光镜,调节完成后如需要进行锁紧,可以选择带锁紧圈的规格,只要在订货时特别标注即可。
本系列产品采用细牙调节螺杆,有0.25、0.35、0.5三种螺牙规格。其中,0.25mm和0.35mm超精细牙螺纹的分辨率更好,适用于非高频率反复调节的设备、实验室、企业研发室等场合使用;0.5mm细牙螺纹耐久性更好,适用于反复操作频率高、负载大的设备或者企业生产线使用。客户可以根据自己实际的使用状态选择合适的调节螺杆牙距。
如果运动调节完成后需要进行锁紧,本产品有带锁紧圈的规格可供选配,只要在订货时特别标注即可。产品具体信息请参照表格和图纸,如有特殊需求,可以定制。
型号表示:MR2B外形尺寸-(镜片直径)-(P)(S)
外形尺寸—30、40、50、66、99等等规格,分别表示30×30、40×40、50×50、66×66等一系列外形的镜架
镜片直径—表示夹持镜片的直径,缺省表示只有一种规格,如同一外形有多种规格,用镜片直径来区分。比如:夹持φ25.4镜片,就用φ25.4表示
P—调节螺杆螺距,缺省表示用超精细0.25或0.35螺牙,0.5表示用0.5螺牙的调节螺杆
S—缺省表示无锁紧,S表示带锁紧圈
例如:MR2B50 表示50×50外形,用细牙螺杆的压圈式二维角度调整圆镜架

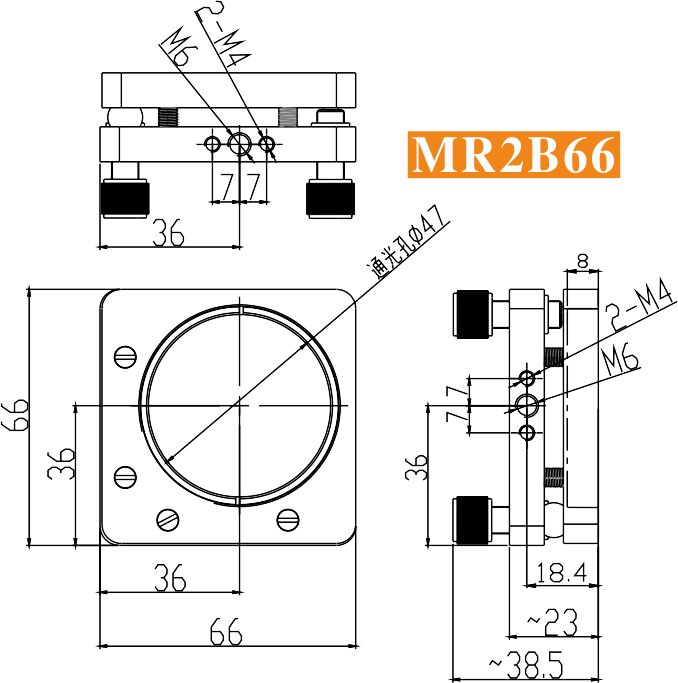

MR2B66-S 表示66×66外形,用细牙螺杆调节,带锁紧圈的压圈式二维镜架

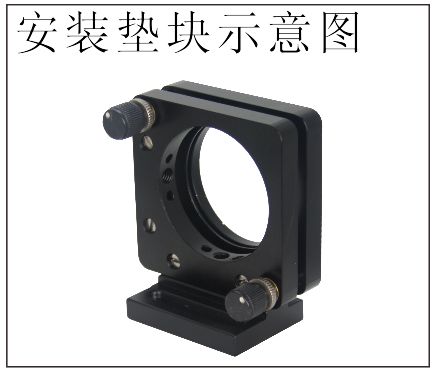

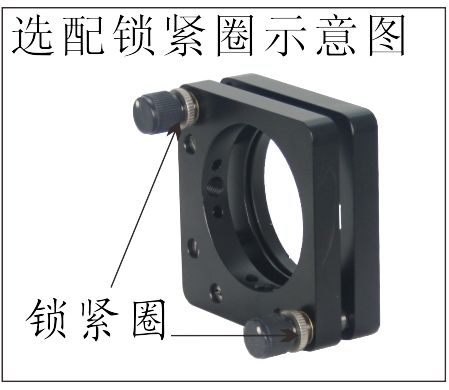

可加装锁紧机构 可以配安装垫块使用

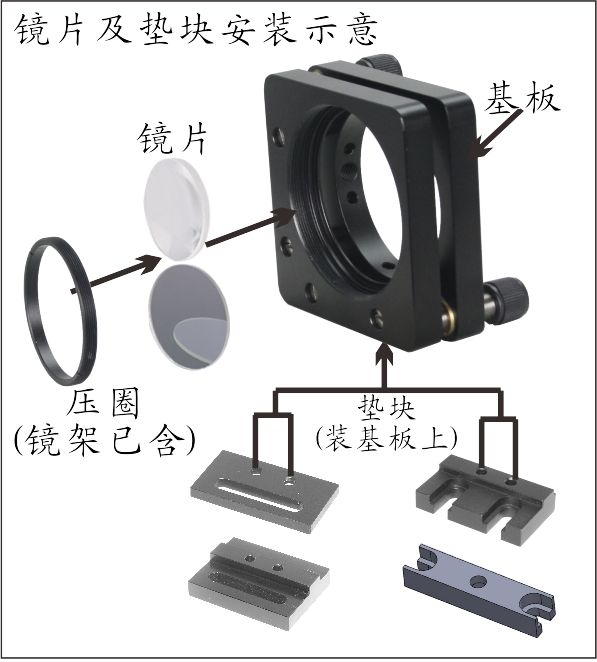

镜片及垫块安装示意

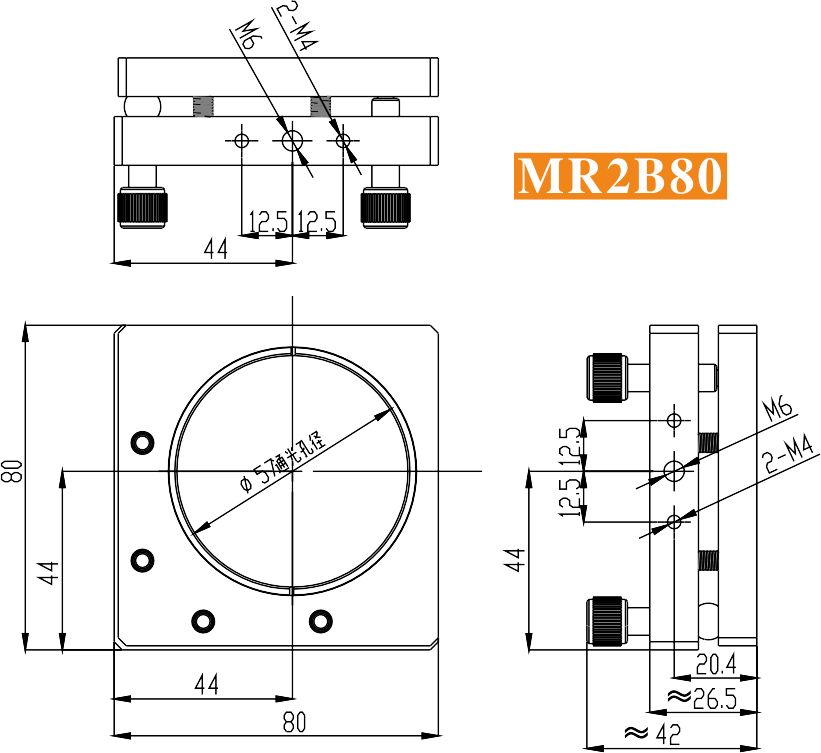

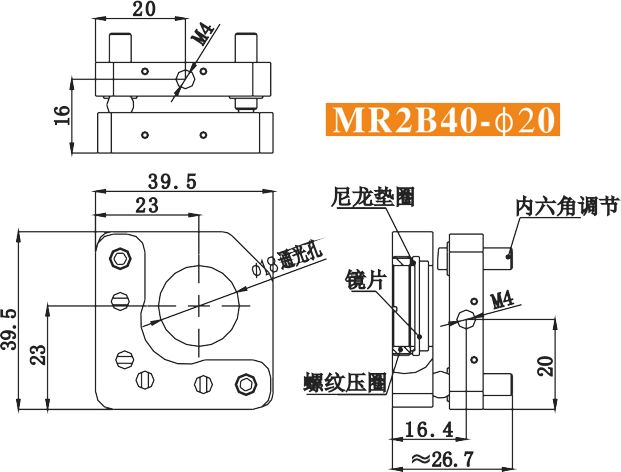

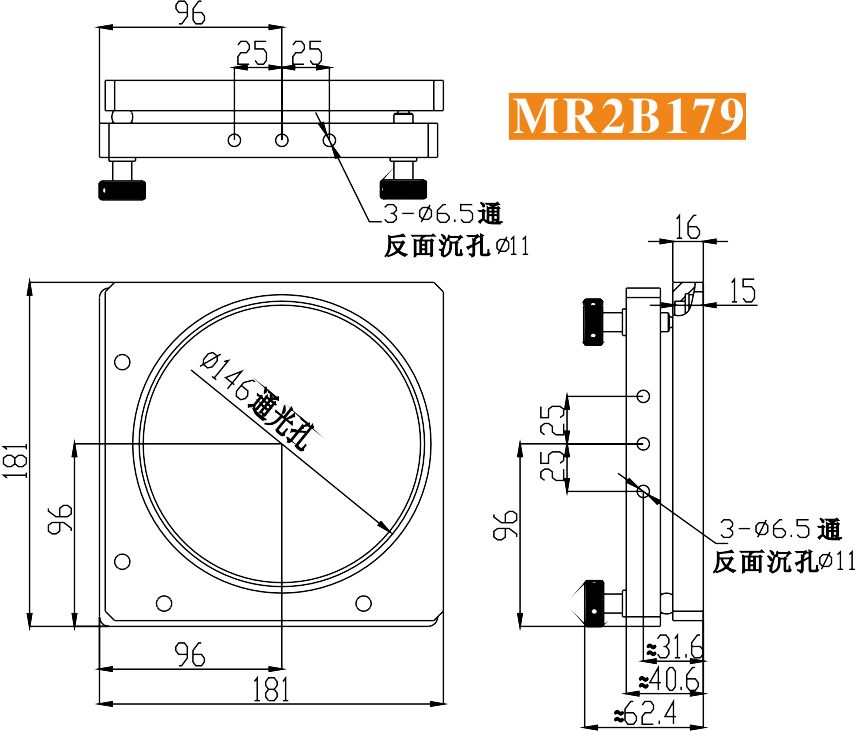

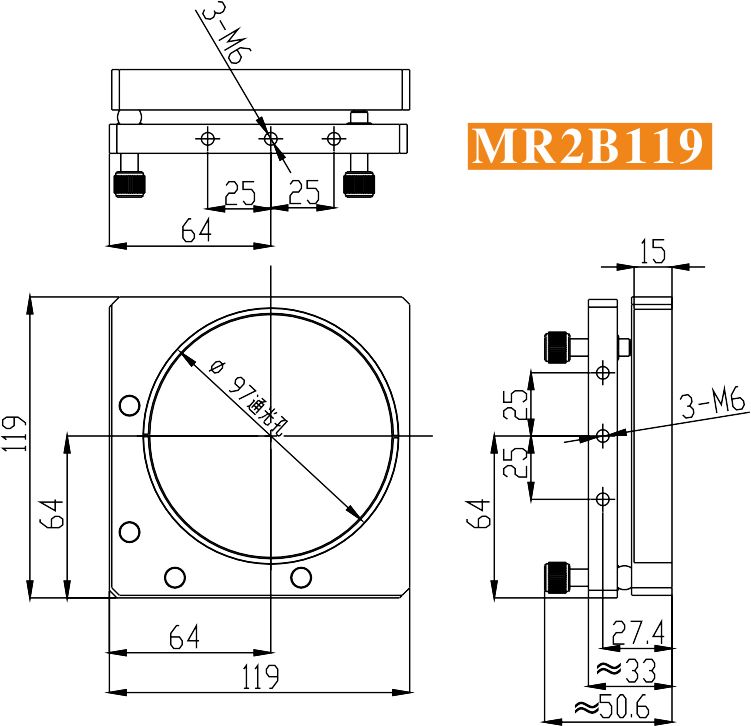

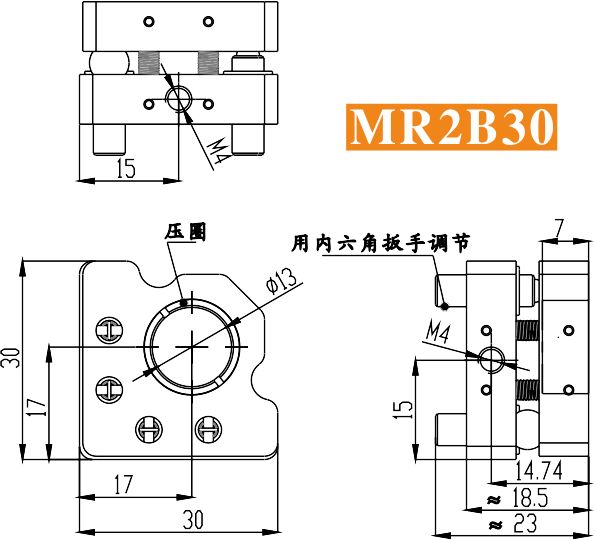

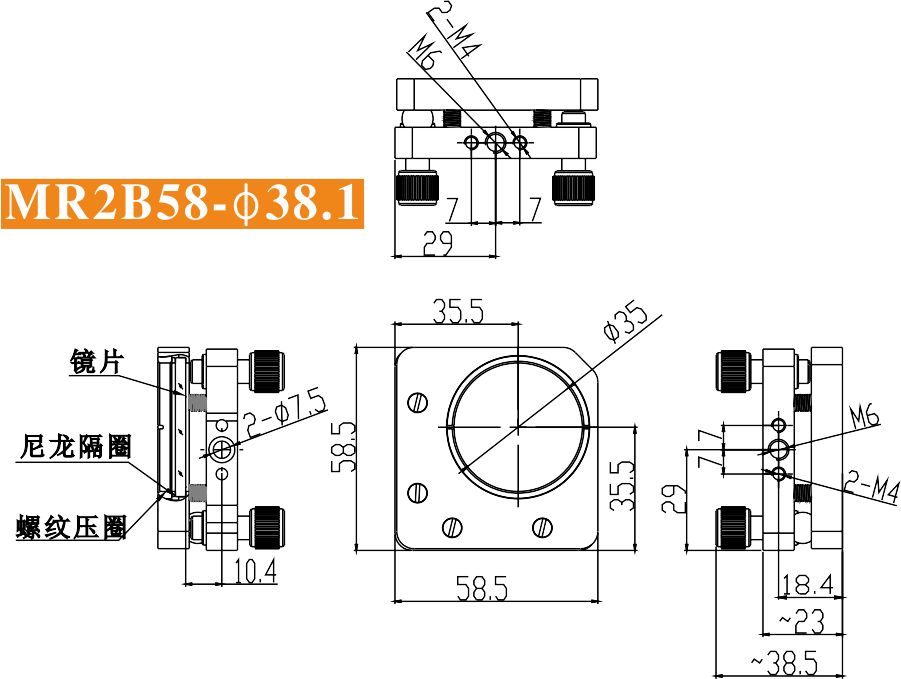

注:如有特殊尺寸需求,可以定制。点击型号可以查看详细图纸。
(快速 索引号) | 66-0 | 66-1 | 66-2 | 66-5 | 66-7 | 66-8 | 66-9 | 66-11 | 66-12 |
---|---|---|---|---|---|---|---|---|---|
型号 (方向: θXθZ) | |||||||||
66-3 | |||||||||
66-4 | 66-6 | 66-10 | |||||||
基本外形 (mm) | 40×40 | 30×30 | 50×50 | 58.5×58.5 | 66×66 | 80×80 | 99×99 | 119×119 | 179×179 |
安装镜片 尺寸(mm) | φ20×2~5 | φ14×1~5 (可选装φ12.7) | φ25.4×2~5 | φ38.1×2~6 | φ50.8×2~6 | φ60×3~10 | φ70×3~10 | φ100× 4~12 | φ150× 4~12 |
φ30×2~5 | |||||||||
φ35×2~5 | φ40×2~6 | φ76.2×3~10 | |||||||
调节范围 | ±2.5° | ±3° | ±2.5° | ±2° | ±2° | ±2° | ±2° | ±1.5° | ±1.5° |
分辨率 | 0.005° | 0.005° | 0.002° | 0.002° | 0.002° | 0.002° | 0.002° | 0.001° | 0.001° |
通光孔径(mm) | φ18 | φ13 | φ23 | φ35 | φ47 | φ57 | φ67 | φ97 | φ146 |
φ27 | |||||||||
φ32 | φ37 | φ73 | |||||||
选配垫块 | AMDC1 | AMDC1 | AMD1、AMD2、AMD3、AMD4、AMDC2 | AMD1、AMD2、AMD3、AMD4、 | AMD6 | 可以特制 |
