首先感谢您购买使用本公司FL-653光纤自动热剥机。本产品具有使用方便,自动纵向剥离,剥纤质量高,性能稳定高效等特点;刀片经久耐用且更换调整方便;本机采用高精度的直线导轨导向和电机直接驱动的热剥方式,确保对光纤无损伤;使用本产品前请仔细阅读使用说明书,并将使用说明书保存放置于本产品附近,以便于阅读。
2、产品基本介绍
◆ 主要技术参数
光纤热剥机参数表 | |
光纤包层直径 | 40μm-800μm |
光纤涂覆层直径 | 110μm-1000μm |
剥除最大长度 | ≤30MM |
加热温度 | 80-120度可调 |
传动方式 | 直线导轨导向和螺母丝杠传动 |
光纤剥离方式 | 自动 |
夹具平台 | 专用夹具(不同直径光纤需更换夹具) |
供电方式 | 使用DC12V2A电源 |
外形尺寸 | 165(L)x 58(D) x71(H) mm |
重量 | 约0.9KG |
使用环境要求 | 温度低于50℃,湿度低于85% |
名称 | 规格型号 | 数量 |
自动热剥钳 | FL-653 | 1台 |
电源适配器 | DC12V2A | 1套 |
使用说明书 | 1份 | |
毛刷 | 1把 | |
内六角扳手 | 1.5mm | 1个 |

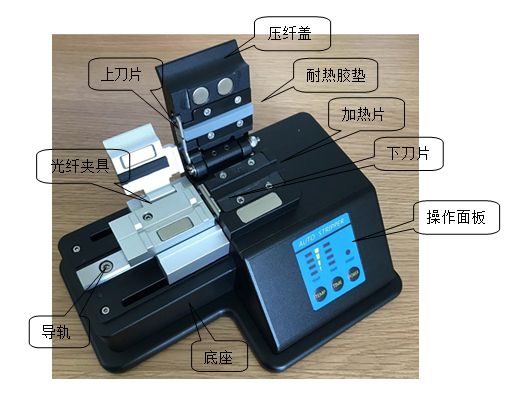

3、机器基本构造 (如图)

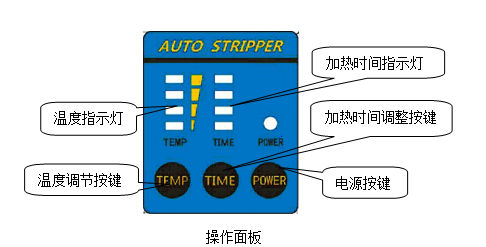

4、各功能键操作说明
1)电源键(POWER)
用于本产品电源的开启及关闭,即开机:按住“电源”键1秒左右松开看到电源指示灯亮,电机自动复位;关机:按住“电源”键1秒钟后松开,看到电源指示灯灭表明已关机。
2)温度调节键(TEMP)
用于加热温度调节,本产品操作面板上“温度”键对应的四个窗格自下向上依次为80℃、90℃、100℃和120℃共四档温度,红灯亮代表该档温度设置成功,开机默认温度为90℃,按一下操作面板上的“温度”键温度依次增加,当温度达到120℃后,再按一下“温度”键,温度又变为80℃,可依次循环调整;用户可根据实际需要选用;本机无记忆功能。值得注意的是,只有当电机处于复位状态(即光纤固定座在最右侧)时,温度调节功能才有效。
3)加热时间调整键(TIME)
用于加热时间的调节,本产品操作面板上“TIME”键对应的四个窗格自下向上依次为2S、4S、6S和8S共四档,红灯亮代表该档时间设置成功,开机默认温度为2S,按一下操作面板上的“TIME”键加热时间依次递增2S,当达到8S后,再按一下“TIME”键,加热时间又变为2S,可依次循环调整;本机无记忆功能。
5、具体操作步骤及方法
1、将电源适配器两端分别连接AC220V电源和热剥钳电源接口;
2、按电源键开机,电机自动复位,各指示灯显示正常;
3、将夹具盖板及压纤盖依次打开,把待剥离光纤用户需要剥纤长度放入光纤夹具槽内;
4、依次盖上夹具盖板和压纤盖;
5、压纤盖盖好后,等待2秒左右电机开始自动剥纤;
6、等待电机自动停止,剥纤结束;
7、依次打开夹具盖板和压纤盖,取出剥好的光纤,大约3秒后,电机自动回到复位状态;
8、每次剥纤结束后注意用毛刷清除剥除的涂覆层及碎屑,特别要将刀口及耐热胶垫处清理干净;
9、请用纯度为99%以上的酒精浸泡的纱布按光纤纵向方向清洁光纤;
10、用手指轻弹光纤顶端,使光纤不重叠,整齐排列;
11、工作结束后,按住“电源”键1秒钟后松开,电源灯灭,拔下电源适配器;
★ 用过的纱布请不要重复使用,注意不要被光纤顶端刺伤手指。
注意:在不使用本机超过5分钟以上时,请及时手动关闭热剥机电源;热剥机正常工作时,切记将手或其他物体放置在热剥机的运动部件范围内,以免误伤或者非正常损坏热剥机。
