我们提供以下工作在远红外和THz波长范围的偏振片:
1. 聚乙烯偏振片*
这些是透射光栅。偏光光栅是由三角形槽口和一个镀铝面组成。
*暂时停产

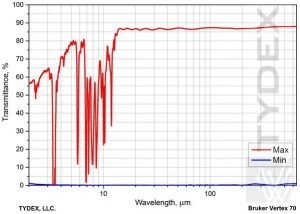

Fig. 1. 聚乙烯偏振片的有效透过率(Max)和不必要的偏振透过率(Min)。

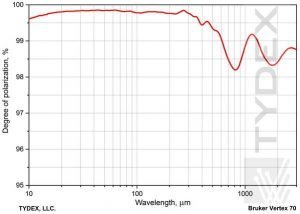

Fig. 2. 聚乙烯偏振片的偏振度。
2. 聚丙烯偏振器
这些也是传输光栅,但使用全息技术(正弦形状的轮廓与部分铝涂层)产生。

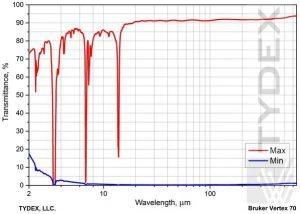

Fig. 3. 聚丙烯偏振片的有效透过率(Max)和多余偏振透过率(Min)。

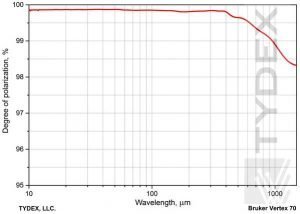

Fig. 4. 聚丙烯偏振片的偏振度。
3. 石英晶体衬底上的偏振片
这些偏振片是通过在z方向的平面晶体石英基板上沉积金线而产生的。
晶体石英偏振片在成像光学和高功率激光应用中比薄膜偏振片具有更好的性能。

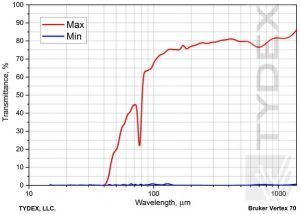

Fig. 5. 石英偏振片的有效透过率(Max)和多余偏振透过率(Min)。

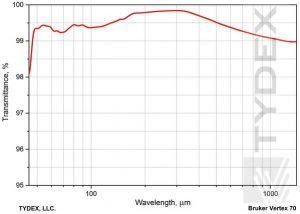

Fig. 6. 石英偏振片的偏振度。
性能参数表
| 衬底材料 | Polyethylene | Polypropylene | Crystalline quartz |
| 光谱范围, μm | >=15 | >=15 | >=100 |
| 标准口径, mm | D25 | D25 | D25 |
| 标准尺寸, mm | D34.9×7.9 | D40х8 | D44х8 |
| 最大口径, mm | 50 | 45 | 38 |
| 线密度 /mm | 1200 | 1200 | 333 |
| 有效透过 K1, % | 85-100 (avg. 91) @15-500 μm | 70-90 (avg. 80) @15-1500 μm | 70-80 (avg. 75) @100-1500 μm |
| 多余偏振透射率K2, % | <1 up to 8 μm <0.3 @15-600 μm <1 @600-1500 μm | 0.2 @15 μm <0.3 @15-600 μm <1 @600-1500 μm | <0.1 @100-500 μm <1 @500-1500 μm |
| 偏振度 P1=(K1-K2)/(K1+K2), % | 98 @8 μm >99 @15-500 μm >98 @500-1500 μm | 99.5 @15 μm >96 @15-1500 μm | >98 @100-400 μm >97 @400-1500 μm |
| 消光比 E=K1/(2xK2) | 100-1500 @15-300 μm 100-700 @300-1500 μm | 100-10000 @15-500 μm 75-200 @500-1500 μm | 200-5000 @150-300 μm 40-600 @300-1500 μm |
应用:
太赫兹显微镜;
晶体和聚合物薄膜中的分子取向研究
成像光学;
传感器和探测器;
傅里叶光谱学;
太赫兹光谱研究。
特点:
用于特别宽的波长范围,从MIR(7 μm) 到THZ波段(3mm甚至更长)
基质是高密度的聚乙烯(HDPE)
在FIR波段透过率高
高的偏振度
偏振片带封装架(保护环上刻有网格方向)
聚乙烯网格骗振片相对于栅式偏振片的优点:
价格低
可以用一个偏振片实现宽波段应用
