产品特点
● 低样品量：<10 mL
● 敏感性分析：<1 picomole
● 中等路径长度：例如5、10 m
● 紧凑的尺寸
● 简单而强大的对齐方式
● 各种波长范围，包括整个中红外范围
技术参数
气室参数
参数 | 条件 | 技术规格 |
有效光程 | --- | 5m |
气体容积 | --- | 约为8.8mL |
外型尺寸 | --- | 50mm*89mm*80mm |
波长范围 | --- | 3-12μm |
气体接口 | --- | 1/8" O.D. Swagelok |
输出发散角 | --- | 30mrad |
耦合效率 | λ=5260nm，T=22℃ | ＞95% |
合计传输效率 | λ=5260nm，T=22℃ | ＞10% |
产品总重 | --- | 约为370g |
工作温度 | --- | -10℃~+85℃ |
储存温度 | --- | -40℃~+85℃ |
漏率 | --- | 10-7 |
操作大气压 | --- | 0.01-1atm |
内置光纤参数
技术参数 | 指标 |
空芯光纤直径 | 200-1500um |
有效光程 | 5米 |
工作波段 | 3-12um |
使用气室测量NO气体案例

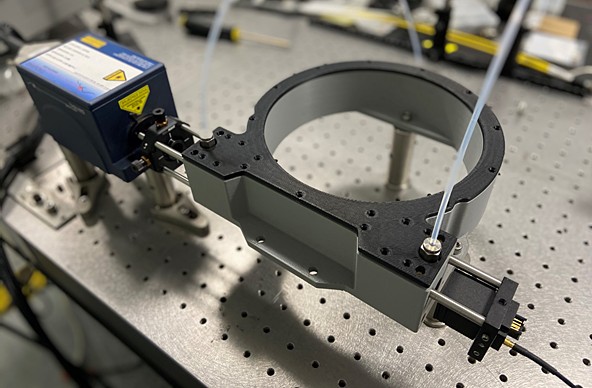

一、测试仪器连接及步骤
步骤：
1、安装5.26um激光器，准直输出
2、5米气室的另一端接入MCT探测器
3、用BNC转SMA线连接探测器和示波器
打开激光器，调节电流和温度，在示波器上看NO分子的二次谐波吸收谱线
二、测试结果及分析验证：

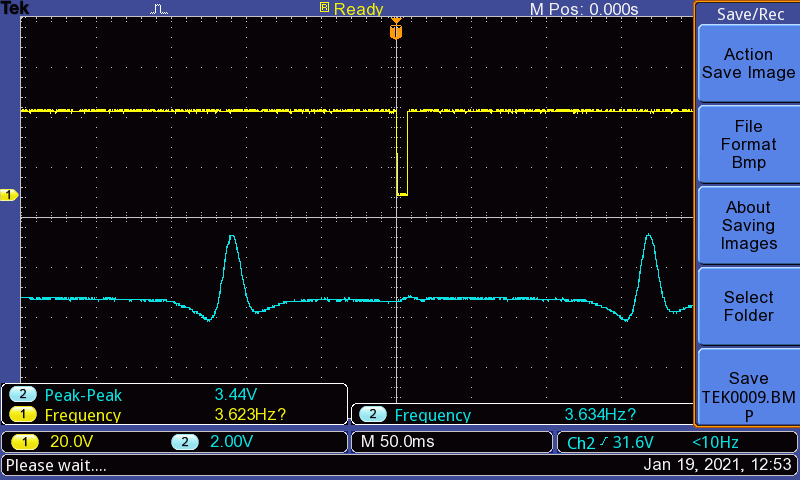

我们通过调节激光器的电流和温度，使激光波长扫过NO分子在5260nm左右的吸收峰，测得二次谐波吸收谱线如下图所示

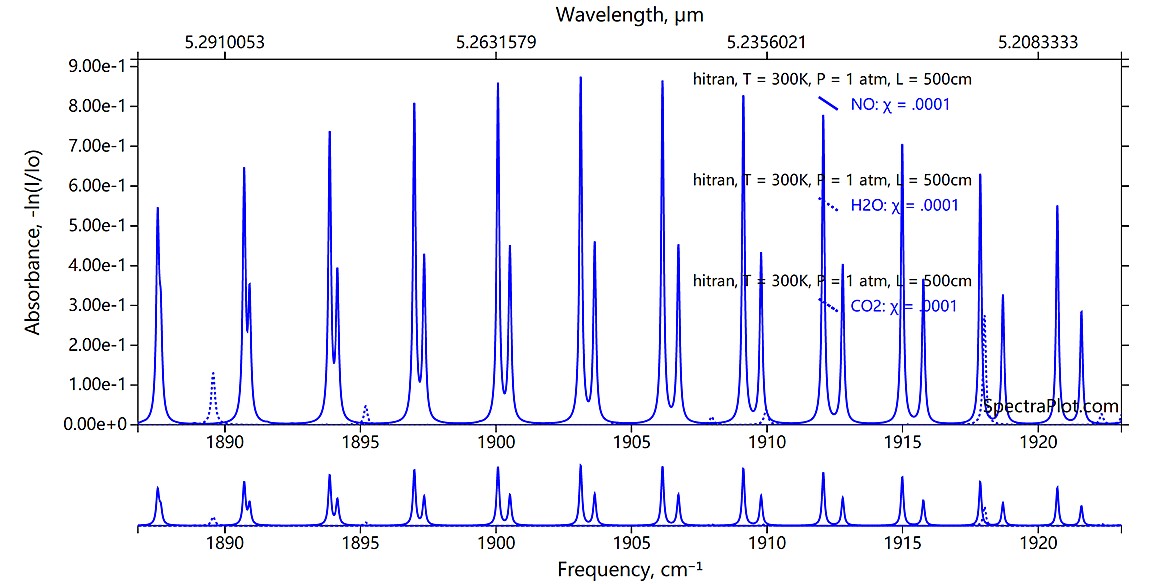

为了验证是NO分子的吸收我们查询了Hritral数据库的参数如下
我们可以看到，数据库里和我们测得的示波器上的吸收峰正好对应，由此也验证了我们示波器上的吸收谱就是NO分子的吸收。
Laser Absorption Spectroscopy
HC-5-MIR是激光吸收光谱的理想选择。相对较大的光纤直径（ID = 1.5毫米）和单次通过配置可以以最小的努力获得“第一束光”。在某些情况下，您可以将光束准直到一端，而只需将检测器放在另一端即可。就这么简单。
FTIR Gas Cell

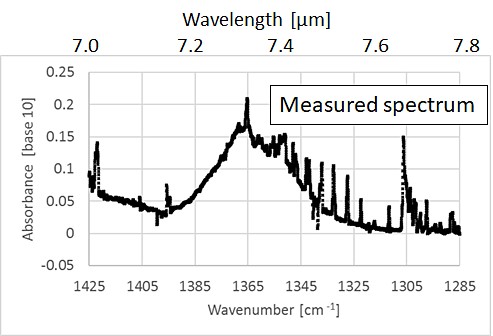

HC-5-MIR也是FTIR分析的绝佳解决方案。标准配置在λ= 3 – 12 µm（可用的其他波长范围）内具有出色的透射率，并且样品量要求低（V<10 mL）。

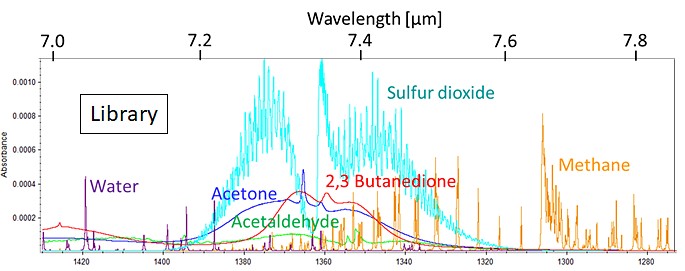

Species Concentratio
2,3 Butanedione | 99.7 ppm |
Acetaldehyde | 230.2 ppm |
Acetone | 130.8 ppm |
Methane | 259.3 ppm |
Water | -38.8 ppm |
Sulfur dioxide | 2.5 ppm |
Trace Gas Analysis
我们的中空光纤的版本已用于多种微量气体应用。典型的浓度灵敏度在100 ppb范围内。考虑到较小的样品量，这可以相当于皮可摩尔水平的灵敏度。
Isotope Analysis
稳定的同位素分析（例如13C / 12C的比率）为从温室气体归因到植物微生物相互作用的一系列应用提供了更多信息。由于来自不同同位素的明确的吸收特征，激光光谱法是进行同位素分析的一种极好的方法。但是，通常需要减小压力（P〜0.01至0.1 Atm），以通过“缩小”宽度来有效地分离特征。HC-5-MIR设计为在这样的压力下运行，并且由于样品量较小，因此可以使用相对较小的泵进行操作。

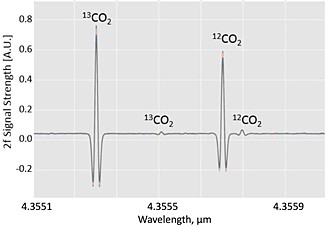

Measured spectrum of carbon isotopes
产品应用
● TDLAS 测量系统
● 超高精度气体检测仪表
