微纳光纤传感器具有体积小巧、结构灵活、强瞬逝场等特点，基于周围液体折射率的测量， 能够实现对微弱生化成分变化的检测。已报道的微纳光纤折射率传感器包括光栅型、谐振型等。我们通过结构设计与优化，实现了几种干涉型微纳光纤折射率传感器，具有折射率灵敏度高、温度灵敏度低，制作成本低等优点，干涉型微纳光纤传感器方面的研究进展，包括高双折射微纳光纤环形传感器、级联长周期光栅传感器及基于单锥结构的微纳光纤干涉型传感器。通过对干涉仪几何结构的设计与优化，实现了 104 nm/RIU 量级的折射率感测灵敏度，为研制成本低廉、高灵敏度的光学生物化学传感器提供了可选方案。

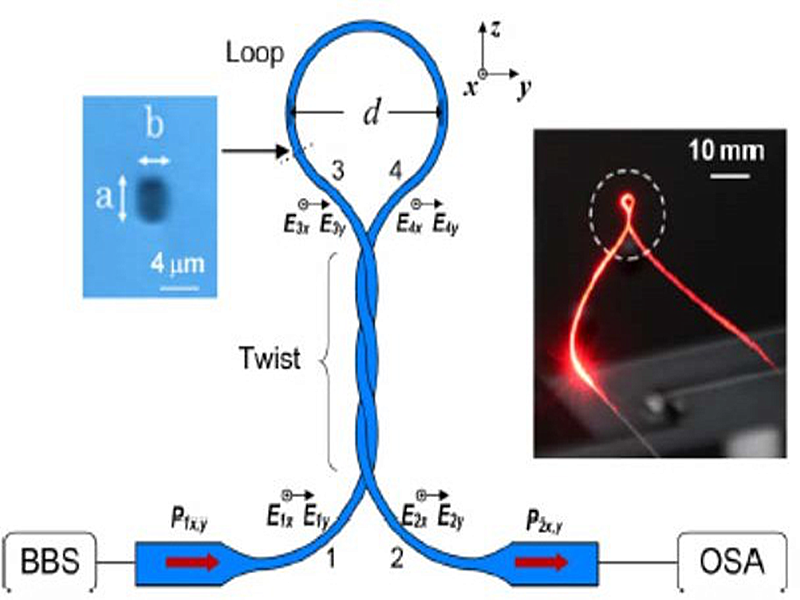

图 1 ：基于高双折射微纳光纤环镜结构的传感器原理图及实物图。

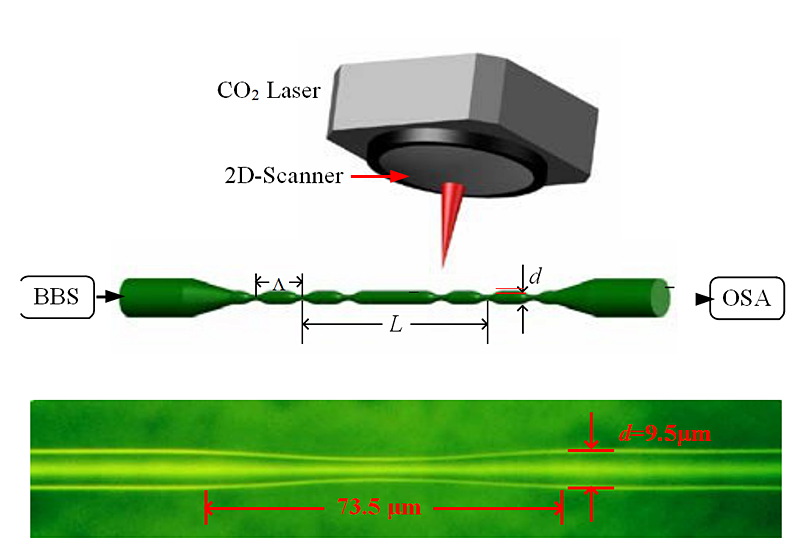

图2：基于级联微纳光纤长周期光栅的干涉型传感器原理图及实物图。

产品特点

● 极强的干涉特性

● 亚波长结构

● 单模多模可选

技术参数

规格参数

单位

数值

工作波长

nm

1270-2000nm

双锥形光纤腰椎直径

nm

800

锥形光纤腰椎宽度

mm

2

锥形区域长度

mm

>15 (Typ. 20)

附加损耗

dB

≤7dB

包层直径

um

125

光纤类型


SMF-28E/PM1550

连接头类型


FC/APC OR FC/PC

备注：1. 所有的测试结果并不包含接头

          2. 更好的参数或者其他需求我们可以接受定制

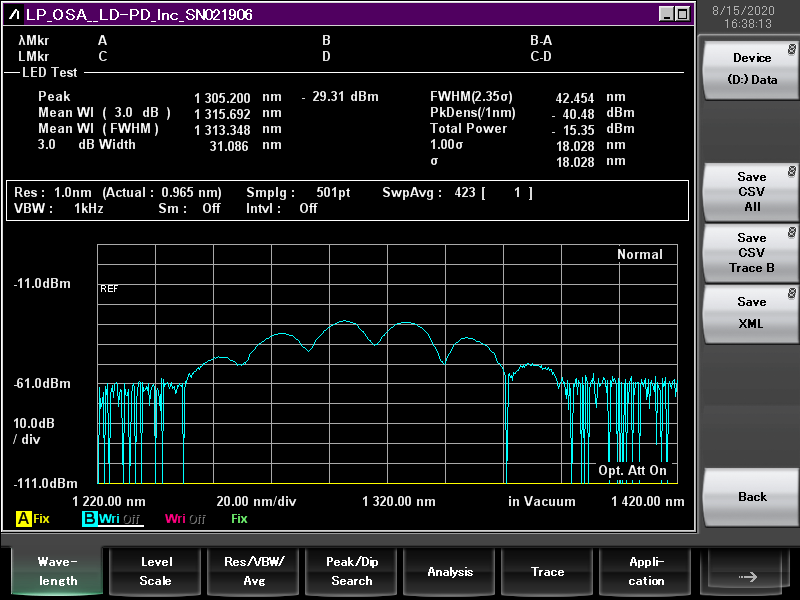

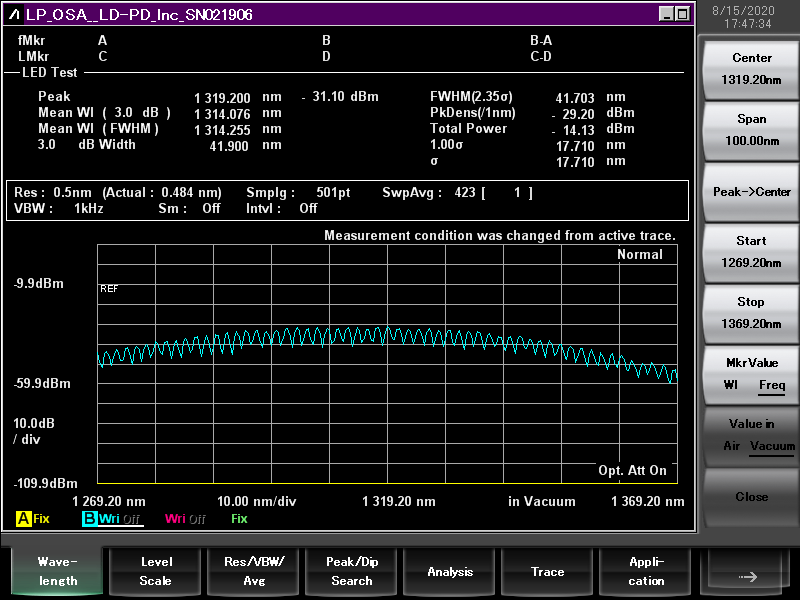

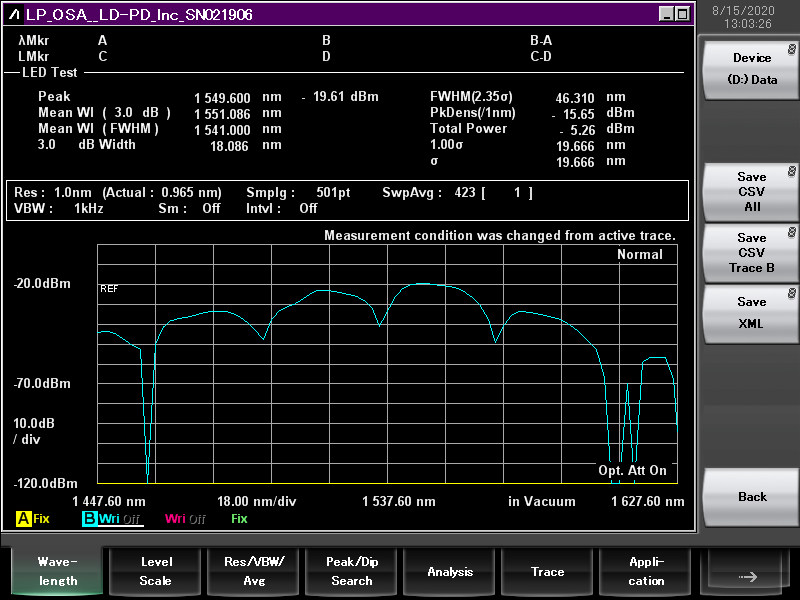

测试光谱

400nm


1um


3um

产品应用

● 微纳光纤

● 微纳光纤传感器

● 干涉型传感器

订购信息

NANOFIBER-☆-△-XX

☆: 腰椎直径

400: 400nm

1000: 1um

△: Loose Tube

B :Bare Fiber

9: 900um Loose Tube

20: 2mm Loose Tube

30: 2mm Loose Tube

XX: Fiber and Connector Type

SA=SMF-28E+ FC/APC

SP=SMF-28E+ FC/PC

PA=PM Fiber+ FC/APC

PP=PM Fiber+ FC/PC
