PVI-2TE-5-1×1-TO8-wAl2O3-36是一种基于精密碲镉汞异质结构的双极热电制冷红外光伏探测器具有最佳的性能和稳定性。对器件进行了优化，使得器件在5um处达到最大性能，探测器元件与超半球GaAs微透镜进行单片集成，以提高器件的性能。反向偏置可以显著提高响应速度和动态范围。它还提高了高频的性能，但在偏置设备中出现的1/f噪声可能会降低低频的性能。3°楔形蓝宝石（wAl2O3）窗防止不必要的干扰效应。

产品特点

● 高性能

● 归一化探测率与同类型的非制冷探测器相比，要好一个数量级

● 宽动态范围

● 体积小巧

技术参数

参数

探测器类型

PVI-2TE-5-1×1-TO8-wAl2O3-36

活性元素材料

外延碲镉汞异质结

起始波长λcut-on（10%），um

2.9±1.0

峰值波长λpeak，um

4.2±0.5

最佳波长λopt,um

5.0

终止波长λcut-off（10%）,um

5.5±0.3

归一化探测率D*(λpeak), cm·Hz1/2/W

≥2.0×1011

归一化探测率D*(λopt), cm·Hz1/2/W

≥9.0×1010

电流响应度Ri(λpeak), A/W

≥2.0

电流响应度Ri(λopt), A/W

≥1.3

时间常数τ, ns

≤80

电阻R,Ω

≥1000

活性元件温度Tdet，K

~230

光敏面大小，mm×mm

1×1

封装

TO8

接受角φ

~36°

窗口

wAl2O3


双极热电制冷器的参数

参数

数值

探测器承受温度，K

~230

最大电压，V

1.3

最大电流，A

1.2

Qmax，W

0.36

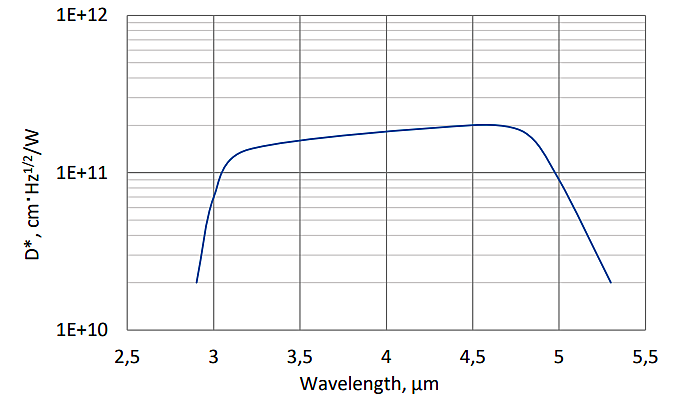

不同波长的光谱响应(Ta=20°C，Vb=0mV)

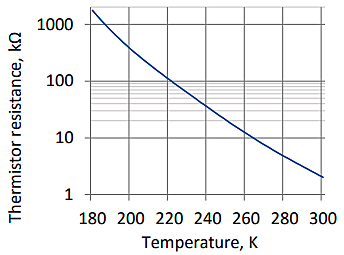

热敏电阻特性

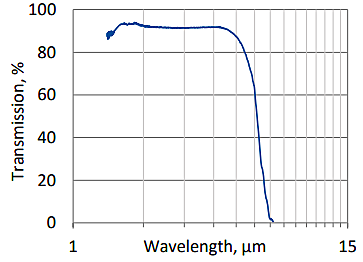

wAl2O3窗口的光谱传输

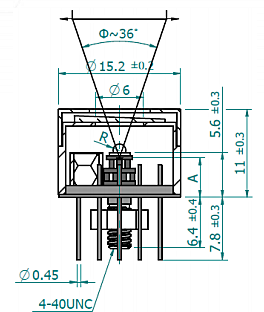

封装及尺寸


参数

数值

浸没微透镜形状

超半球

光敏面积，mm×mm

1×1

R,mm

0.8

A,mm

3.2±0.3

Φ:接受角度

A:从2TE-TO8报头底部到焦平面的距离

R:超半球微透镜半径



功能

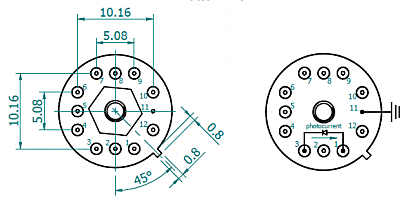

引脚定义

探测器

1，3

反向偏置

1（-），3（+）

热敏电阻

7,9

TE制冷

2（+），8（-）

接地

11

无定义

4,5,6,12


使用和存储注意事项:

标准欧姆计可能会过偏，损坏探测器。 偏置10mV可用于电阻测量

热阻~2K/W是散热2TE冷却器产生的热量所必需的

在10%至80%湿度和-20°C至30°C环境温度下运行

光学浸没探测器的光束功率限制：

● 在表观光学活性区域上，连续波或单脉冲超过1μs辐照度不得超过2.5W/cm2

● 小于1μs的脉冲的辐照度不得超过10kW/cm²

● 存放在阴凉的地方，湿度为10%至90%，环境温度为-20°C至50℃。

产品应用

● 非接触式温度测量（铁路运输、工业和实验室过程监测）

● 火焰爆炸探测

● 威胁预警系统

● 气体检测、监测和分析（CO、CO2、NOx）

● 体内酒精检测

● 呼吸分析

● 固体分析

● 输气管道泄露控制

● 燃烧过程控制

订购信息

PVI-2TE-5-1×1-TO8-wAl2O3-36

PVI: 光伏探测器

2TE: 双极制冷

5: 最佳波长5um

1×1: 光敏面面积1×1mm

TO8: 封装类型

wAl2O3: 窗口材料

36: 接受角度36°
