筱晓光子的超短纳米脉冲种子激光器驱动是14pin蝶形封装激光器模块驱动的理想选择，适用于脉冲宽度小于1ns的应用。应用包括材料加工，时间分辨光谱，LIDAR等。驱动电路由单个5V电源提供。所有其他所需的电压都通过高效转换电源在电路板上产生。驱动器提供一个双向比例-积分-微分控制器（PID）热电冷却器控制器（TEC），其电流为3A，电压为4.2V。搭载LD-PD inc 1020-1083nm的DFB激光二极管可以实现1-10ns脉宽，峰值功率300mw的超快输出。

产品特点

● 300mw峰值功率

● 中心波长可以选择1020-1083nm

● 60ps脉冲持续时间（半高宽）

● 搭载TEC控制器

● USB/RS 232/CAN接口

● 兼容LabView

技术参数

电学参数

参数	符号	最小	典型	最大值	单位
脉冲电流幅值	Iamp	0		2	A
兼容电压	Vc			3	V
脉冲重复频率	F	single shot		6	MHz
触发输入 (50Ohm阻抗)	Vin	3		5	V
触发输出 (50Ohm阻抗)	Vout	3.3			V
芯片温度	Top	15	25	55	°C
脉冲设定精度	τstep		0.1		ns
外部电源 (电压)	V	4.75	5	5.25	V
外部电源(电流)	I	0.3		1	A

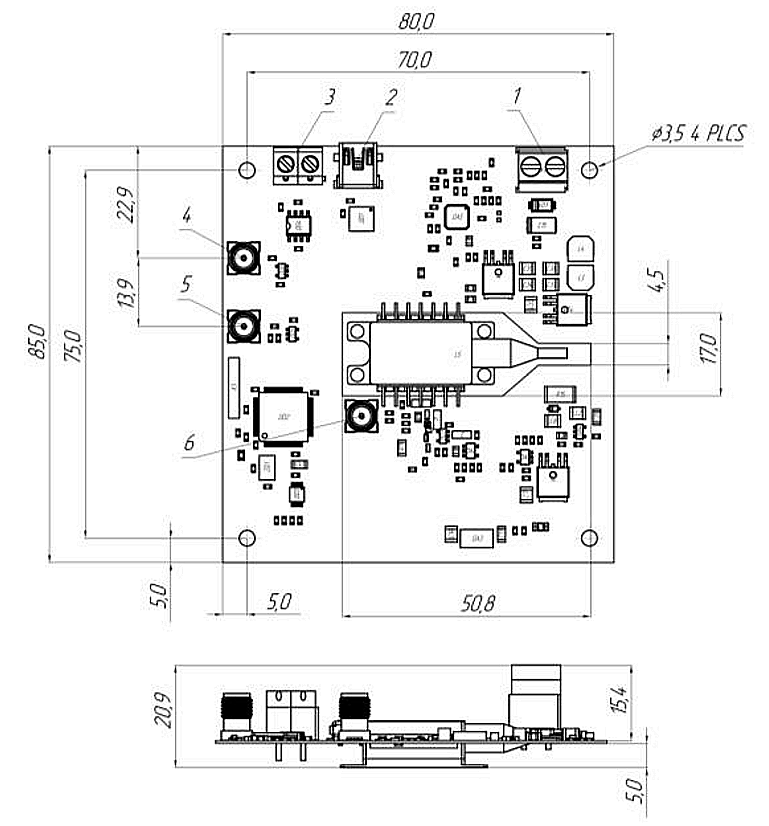

尺寸		80 x 85 x 21			mm
热量		板载TEC控制器将根据需要提供加热和冷却以保持所需的工作点。热敏电阻和TE冷却器都在激光二极管封装中（不包括）。客户可能需要在高耗散条件下提供热聚集和/或强制空气进行散热。

光学参数

光脉冲测试条件: F = 1MHz, case temperature 25°C.
参数	符号	最小	典型	最大	单位
峰值功率	Ppeak	250	300		mW

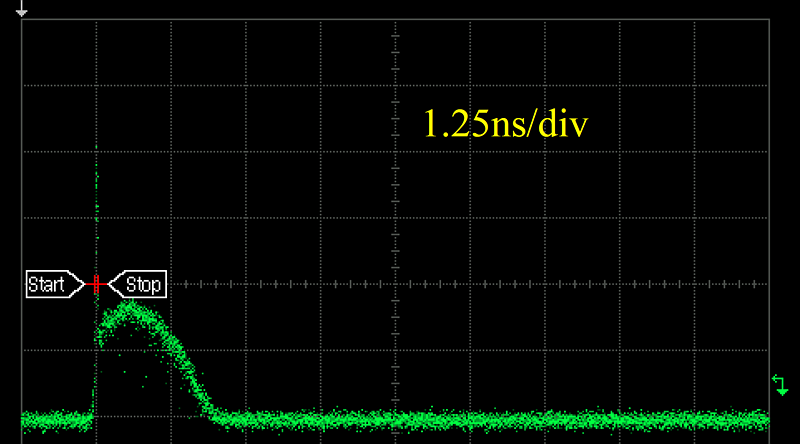

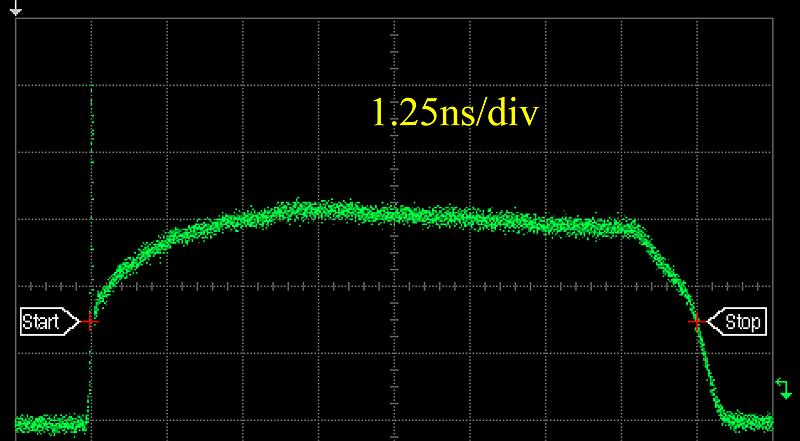

脉宽(FWHM)	τ	1	10		ns

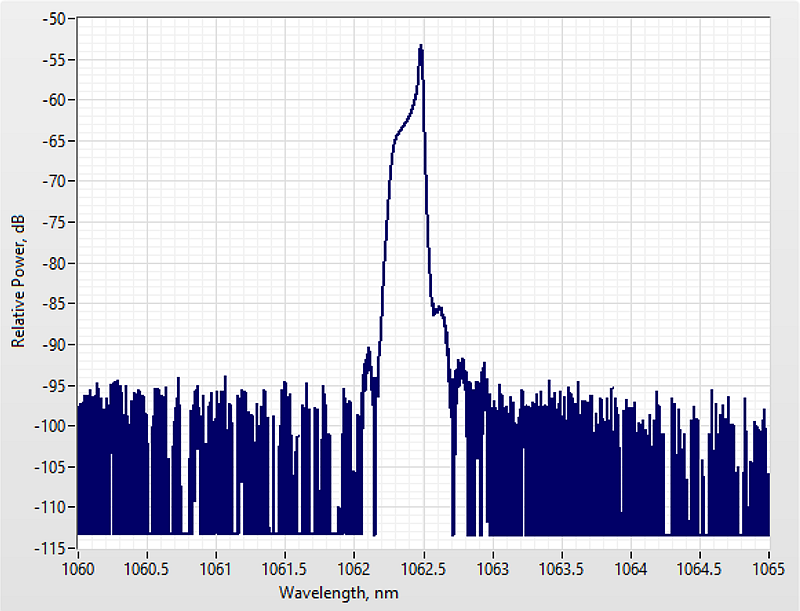

中心波长	λ	1028	1080		nm
波长偏差	λt	1			nm
波长热效率	Δλ/ΔT	90	110		pm/°C

极限工作条件
参数	最小	最大	单位
激光器驱动电流 (Pulse, 2% duty cycle)		2	A
激光器保留电压		1	V
TEC电流		1	A
TEC电压		4	V
存储温度	5	80	°C
工作温度	10	50	°C
