筱晓光子MP4700系列，是一款下一代可变增益光纤放大器，是当今市场上性能最优异、功能最齐全的可变增益光纤放大器。采用了当今最优异的光学性能、最先进 的电子技术、最齐备的软件功能。卓越的瞬态抑制技术和热管理控制技术，使许多复杂的光学功能得以实现，是当今市场上最通用的一款多功能化的光纤放大器。
下一代可变增益光纤放大器，由可变增益前置放大器（PA），和可变增益功率放大器（BA），两级放大器组成。两级放大器的增益可在一定的范围内独立设置。两 级放大器之间有接入连接器，可以用来中间级接入(Mid-stage Access)，如光分插复用模块（OADM），色散补偿模块（DCM）和其他应用的光模块。
MP4700 是一款带中间级接入（With Mid-stage Access）版本。产品符合C-Band 44波或88波DWDM系统的各项通信技术要求，广泛应用于长距离及超长距离的传输网络。由于功能齐备，可用做线路放大器、前置放大器、功率放大器、分插 复用放大器。
产品特点
● 下一代可变增益放大器
● 带中间级接入版本
● 符合C-Band 44波或88波DWDM系统的各项通信技术要求
● 采用最新电子瞬变控制的全集成电子控制技术
● 采用适应热管理的数字控制技术
● 中间级版本可设置为独立的前置放大器和功率放大器
● 饱和输出功率可选18dBm、20dBm、23dBm
● AGC、APC、ACC工作模式
● SNMP网络管理功能
● RS232命令接口
● 前面板带LCD提供状态监控与故障诊断、报警和安全关机
● 可选光监控信道OSC Add/Drop
● 电信级的安全可靠性和网络管理功能
● 低功耗
● 1+1电源备份，支持热插拔
● 业界优异的性能价格比
技术参数
性能 | 指标 | 补充 | ||||
Min | Typ | Max | ||||
光学特性 | 工作波长范围(λ) | (nm) | 1529.16 | 1563.86 | ITU 88CH | |
输入光功率范围1) | (dBm) | -35 | +3 | MPA4718 典型值 | ||
-35 | +3 | MPA4720 典型值 | ||||
-40 | 0 | MPA4723 典型值 | ||||
-40 | 0 | MPA4724 典型值 | ||||
增益范围2) | (dB) | 13 | 21.5 | G21 典型值 | ||
18 | 30 | G30 典型值 | ||||
23 | 35 | G35 典型值 | ||||
29 | 41 | G40 典型值 | ||||
12 | 24 | G25 典型值 | ||||
中间插入损耗范围3) | (dBm) | 0 | 8 | MPA4718 | ||
0 | 10 | |||||
0 | 12 | |||||
最大输出光功率4) | (dBm) | 18.5 | MPA4718 | |||
20 | MPA4720 | |||||
23 | MPA4723 | |||||
24 | MPA4724 | |||||
增益平坦度 | (dB) | 0.7 | 1.0 | Peak-to-peak | ||
噪声系数 | (dB) | 5.0 | 5.9 | Max. gain | ||
偏振相关损耗 | (dB) | 0.3 | ||||
偏振相关增益 | (dB) | 0.3 | ||||
偏振模式色散 | (ps) | 0.3 | ||||
泵浦光泄漏 | (dBm) | -30 | ||||
反射损耗 5) | (dB) | 40 | UPC | |||
监测通道波长范围 | (nm) | 1500 | 1510 | 1520 | ||
瞬态特性 | 瞬态抑制时间 | (μs) | 500 | |||
瞬态过冲 | (dB) | 1.5 | 1.0 | 16dB Add/Drop | ||
瞬态增益变化 | (dB) | 0.5 | 16dB Add/Drop | |||
通用特性 | SNMP网管接口 | RJ45 | ||||
通信接口 | RS232 | |||||
供电 | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
功耗 | (W) | 25 | ||||
工作温度 | (℃) | 0 | 70 | |||
储存温度 | (℃) | -40 | 85 | |||
工作相对湿度 | (%) | 5 | 95 | |||
尺寸 (W)×(D)×(H) | 483×205×44 ( mm ) | |||||
备注：1、2、3、4：这些光学性能是一个典型的应用，可根据客户需求定制
5：可选 APC，反射损耗 >50dB
功能、检测和报警：
功能 | 固件升级 |
自动关断 | |
（带有功率极限）可变增益控制模式 ( VGA) | |
可独立设置每级的工作模式（有中间接入情况时） | |
输出功率控制模式（APC） | |
泵浦电流控制模式（ACC） | |
人眼安全功率模式 | |
非易失性事件日志 | |
监测 | 总输入功率 |
总输出功率 | |
背射光功率（反射光功率） | |
泵浦状态 | |
机箱温度 | |
报警 | 信号丢失告警 |
低输出告警 | |
机箱温度告警 | |
泵浦温度告警 | |
泵浦电流告警 | |
过量的反射光功率告警（可选） |

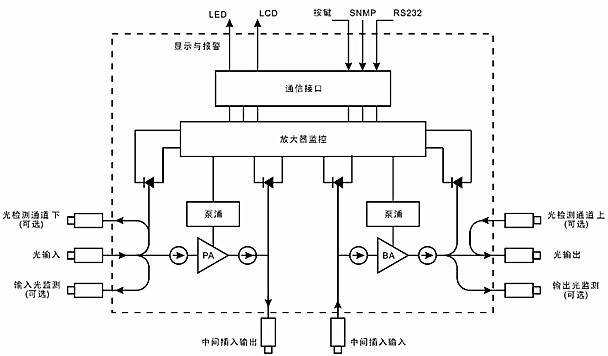

光电图：

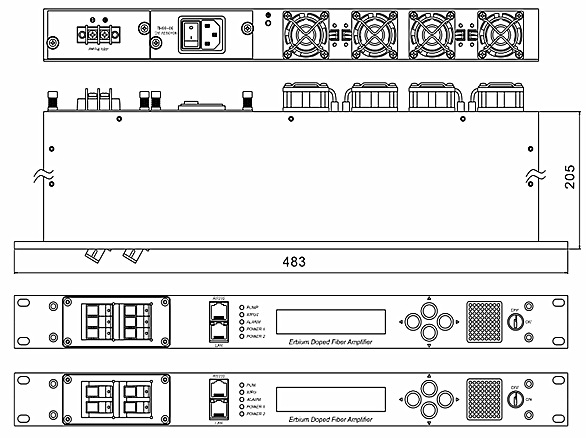

封装及尺寸
单位（mm）
产品应用
● OADM光分插复用
● DCM超长干线色散补偿
● ASON智能光网络
● ROADM可重构的光分插复用
● 都市之间长距离及超长距离的网络
● 线路放大器、前置放大器、功率放大器、分插复用放大器
订购信息
型号 | 最大输出功率(dBm) | 增益范围 | 输入功率范围 | 中间插入损耗(dB) | 检测光口模式 | OSC光口模式 |
MPA4718-G21-M00-S00 | 18.5 | 13~21.5 | +3~-30 | 0~8 | 无 | 无 |
MPA4718-G30-M00-S00 | 18~28 | +3~-35 | 0~10 | |||
MPA4718-G35-M00-S00 | 23~35 | 0~-35 | 0~12 | |||
MPA4718-G40-M00-S00 | 28.5~40.5 | +3~-30 | 0~12 | |||
MPA4720-G30-M00-S00 | 20 | 18.5~30.5 | +3~-35 | 0~12 | ||
MPA4720-G35-M00-S00 | 23~35 | 0~-35 | ||||
MPA4720-G40-M00-S00 | 29~41 | +3~-35 | ||||
MPA4723-G30-M00-S00 | 23 | 19~31 | 0~-35 | 0~12 | ||
MPA4723-G35-M00-S00 | 25~37 | 0~-37 | ||||
MPA4723-G40-M00-S00 | 29~41 | 0~-40 | ||||
MPA4724-G35-M00-S00 | 24 | 25~37 | 0~-37 | 0~12 | ||
MPA4724-G40-M00-S00 | 30.5~42.5 | 0~-40 |
备注：
1）检测光口模式选项：1、MO ( 带输出监测光口 )；2、MI ( 带输入监测光口 )；3、MIO ( 带输入和输出监测光口 )
2）光管理频道OSC光口模式选项：1、OD ( OSC / Drop )；2、OA ( OSC / Add )；3、ODA ( OSC / Drop & Add )
