产品特点

● 1550nm波段

● 超低噪声NF<3.5dB

● 连续或者脉冲信号放大

● 脉冲调制泵浦工作降低ASE噪声（可选）

● 适应恶劣工作环境

技术参数

技术参数

技术指标

单 位

最小值

典型值

最大值

产品型号


SS-EDFA-C-B-32-1：单模SS-EDFA-C-B-32-1：保偏

中心波长

nm

1527

1545/1550

1563

脉冲宽度

ns

1

-

2000

脉冲重复频率

kHz

0.01

-

1000

光束质量

M2

-

1.05

1.1

输入信号功率水平

dBm

-120

-45

+3

小信号增益

dB

30

-

-

噪声指数

dB

-

-

3.5

输出功率稳定度（15分钟）

dB

-

±0.005

±0.01

输出功率稳定度（8小时）

dB

-

±0.05

±0.1

光隔离度

dB

35

-

-

工作电压

VDC

5-12

工作温度

℃

-25

-

60

存储温度

℃

-40

-

85

输出光纤类型


单模/保偏

输出光纤长度

m

>0.5

输出光纤连接器


FC/APC或准直输出

规格尺寸

mm

90x70x15或者150x125x20

技术指标说明：

1.输出功率可选；

2.峰值工作波长可指定；

3.隔离度是指针对ASE光的隔离度；

4 输出功率稳定性测试条件为25度，开机预热30分钟后；

5.最大功耗是指极限工作条件下的整体功耗。


TDLAS对比信号测试：

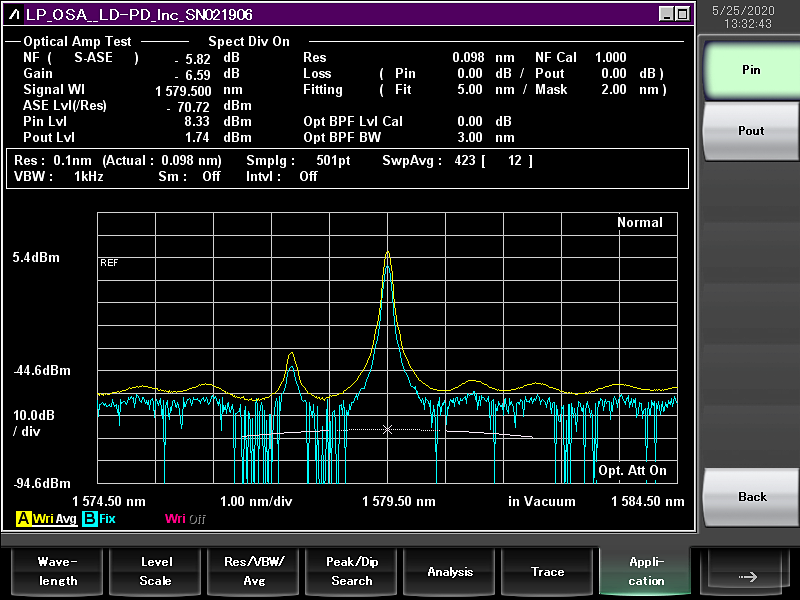

光谱对比测试：


产品应用

● 多普勒测风雷达

● 相干通信系统

● 相干探测

● 分布式光纤传感系统

● 其他科学研究

订购信息

SS-EDFA-△-PG-OPP-ISO

△：

C=C band

L=L Band

C+L=C+L Band

PG:封装方式

B：台式

M：模块

OPP（Output Power）：输出功率，单位dbm

例如：16-16dbm，23-23dbm

ISO：内置隔离器保护

0-无

1-泵浦保护
