产品特点

● 结构紧凑

● 操作简便

● 软件控制

技术参数

技术指标

参数

工作电压

220VAC

电源频率

50Hz

功率（Max）

6W

激光管驱动电压最大值

4V

最高激光器控制温度

50.0℃

最低激光器控制温度

5.0℃

TEC 驱动电流（低）

0.13A

TEC 驱动电流（高）

0.3A

激光驱动电流

0-20mA

调制电压

0-15V

调制频率

300k

备注: 输出接口DB9

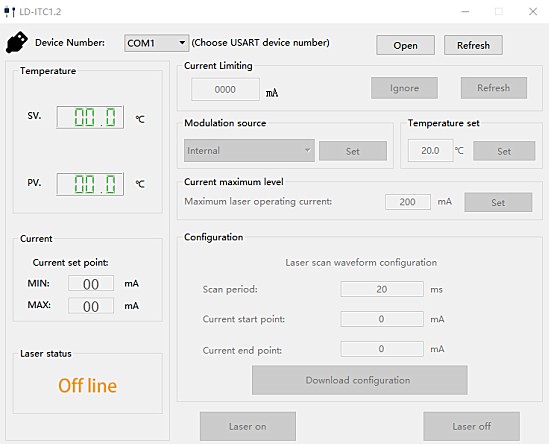

软件界面


1550nm VCSEL 激光器实验测试

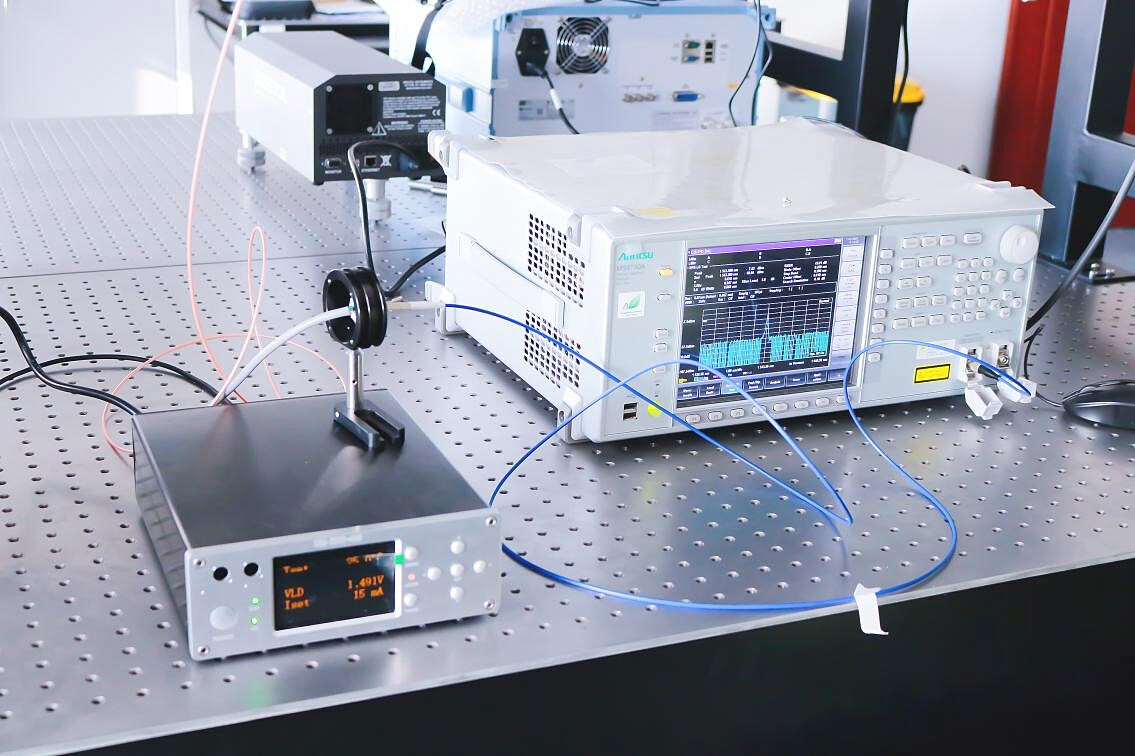

1. 不加外部调制


(1)  1550nmTOSA激光器连接LC-APC连接线，再把激光器插入驱动底座，连接驱动器。连接线的另一端连接光谱仪或功率计。

(2) USB线连接电脑，打开驱动软件.在软件上设置，最大电流20mA，设置成inter内部调制，SET一下，设置成功

(3) 设置电流，打开激光器。

测试结果

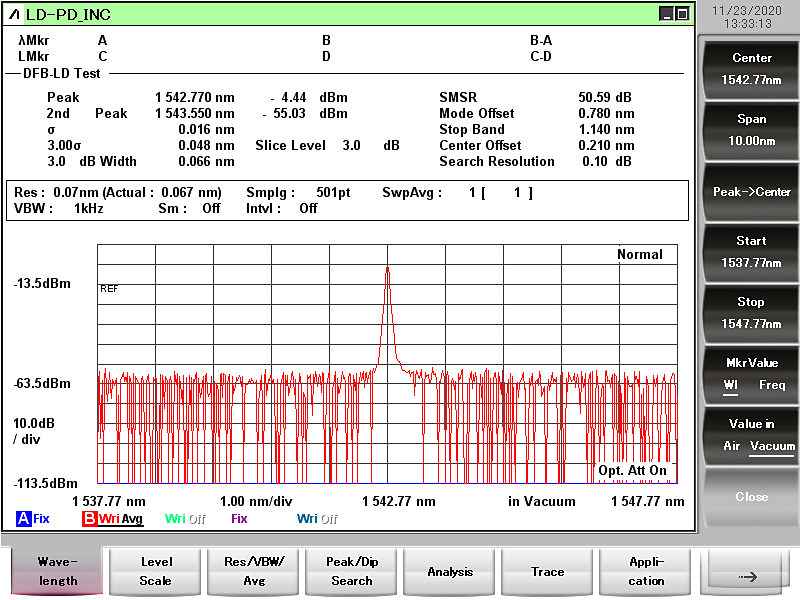

光谱图

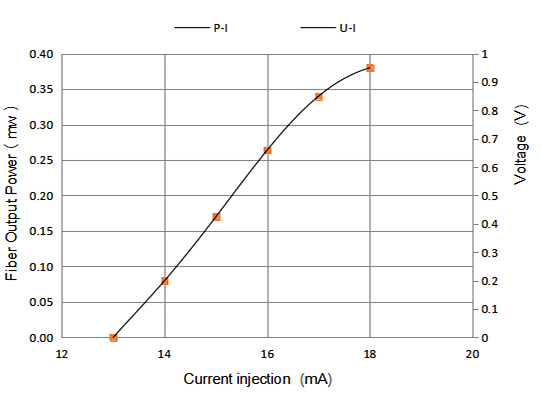

功率曲线图

2. 用信号发生器加入外部调制

（1）信号发生器设置扫描状态

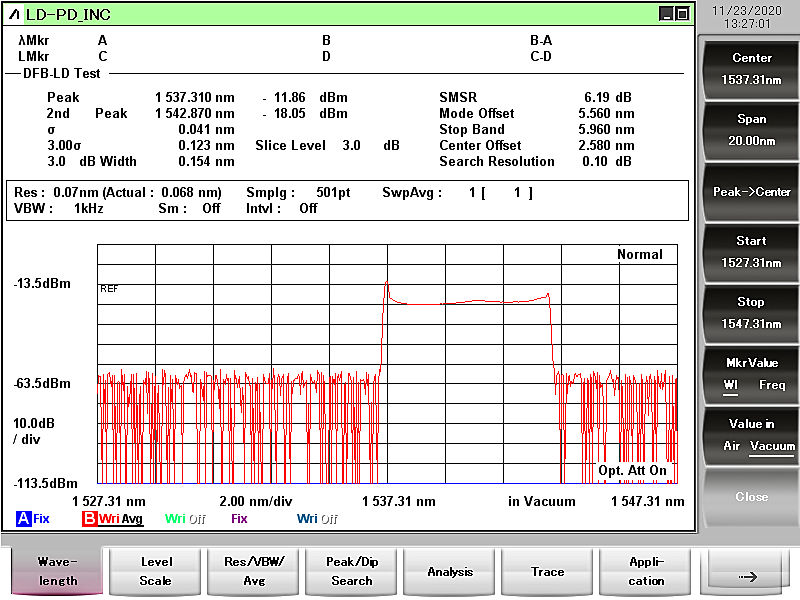

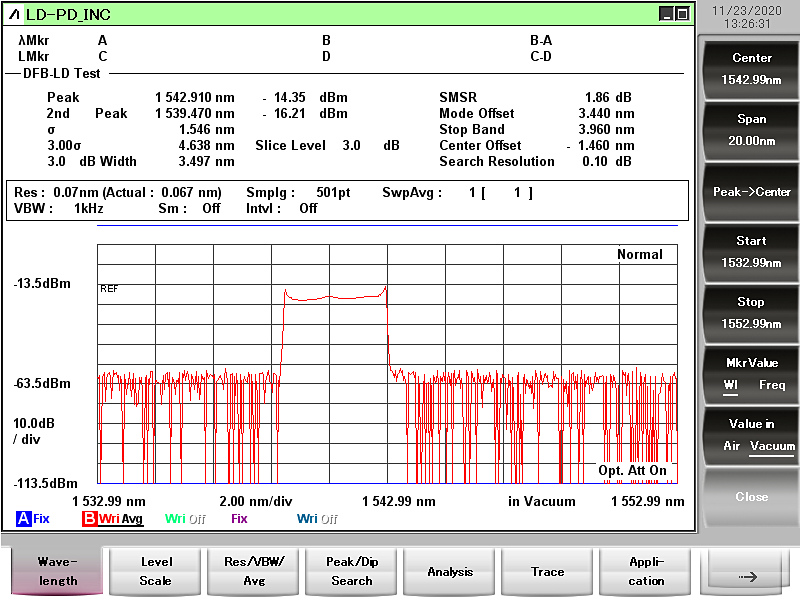

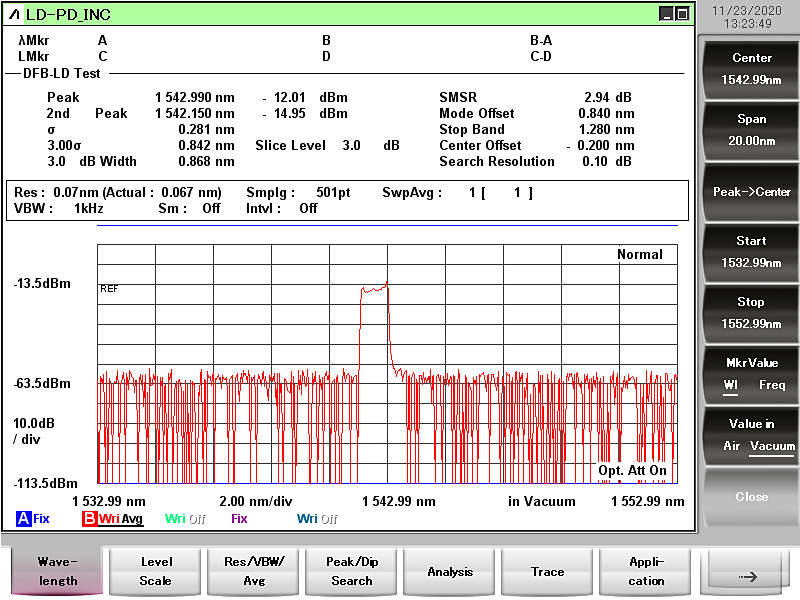

当设定固定频率为50KHz时，不同的电压对应的光谱图如下

3V


6V


9V


12V

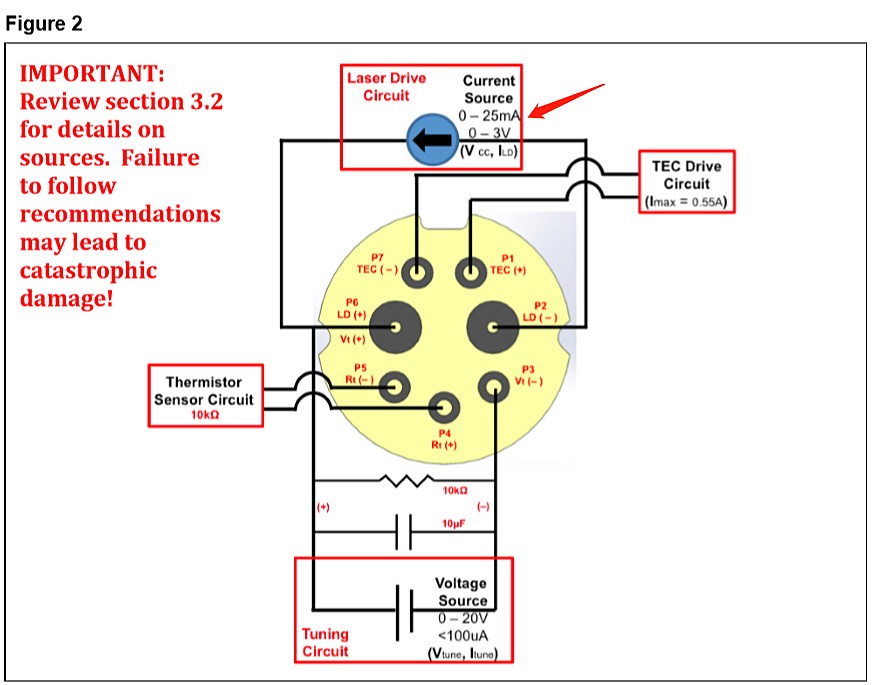

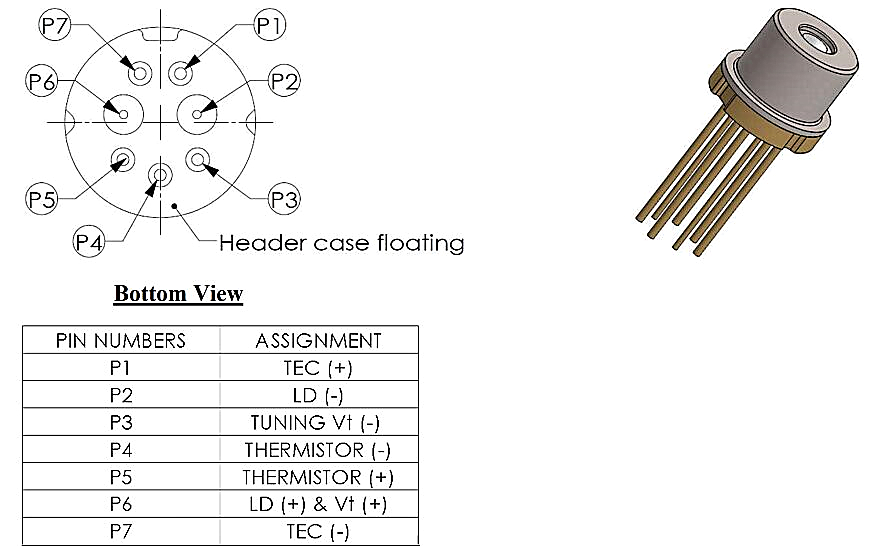

激光器引脚定义说明





产品应用

● 气体分析

● 激光驱动

订购信息

例如: VCSEL-20-M

最大电流：20: 20mA

台式：M
