产品特点

● 在1.1-6.5um范围内高透射率

● 在2.5-4um和4.5-5um范围内超低光损耗0.2-0.3dB/m

● 芯径为8-500um的包芯结构

● 温度范围为-50℃到90℃

技术参数

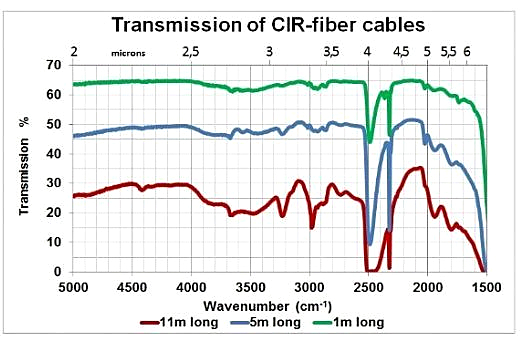

波长透射率图

测试应用演示

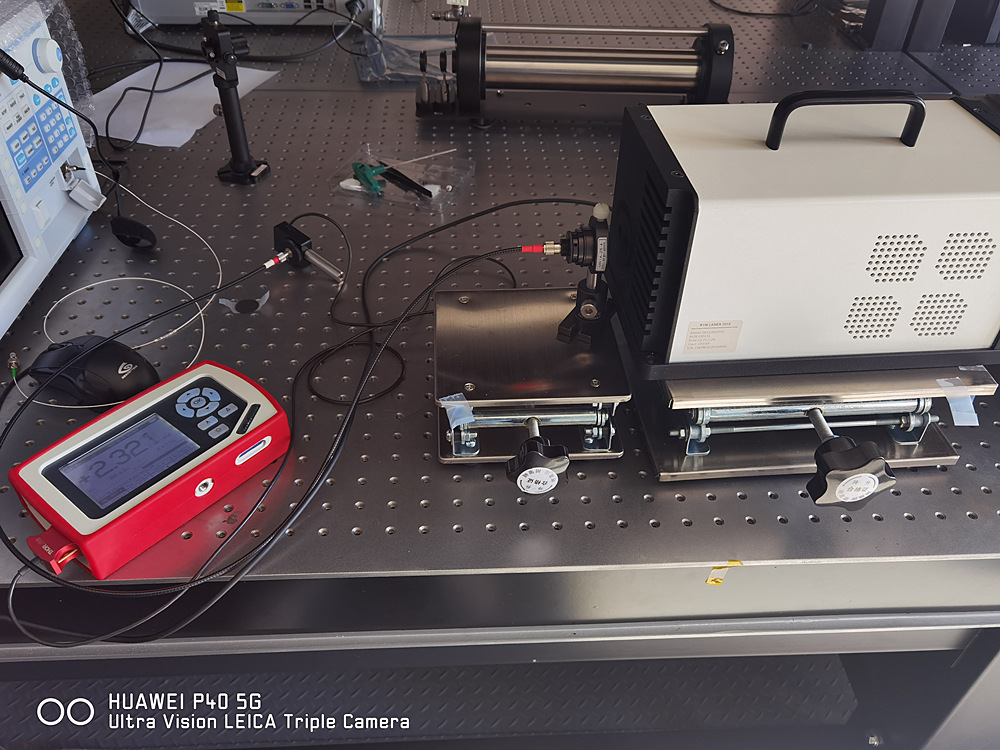

我们使用了上海筱晓的中红外3-5um的光纤准直透镜，4.1um QCL-FP量子级联激光器，1.1-6.5um的中红外硫系玻璃光纤，索雷博的光功率计进行了空间光耦合效率测试实验。

1、我们对QCL-FP激光器使用软件界面控制，调整参数，用索雷博的功率计对输出的空间光功率测量，测量结果为106mW;

2、再把中红外光纤插入准直镜上，用支架支撑，对准激光器的空间输出光，用功率计检测通过光纤的输出结果，得到如上图功率计的显示值，2.32mW,通过比对，我们最终输出的光纤耦合效率有2.2%。

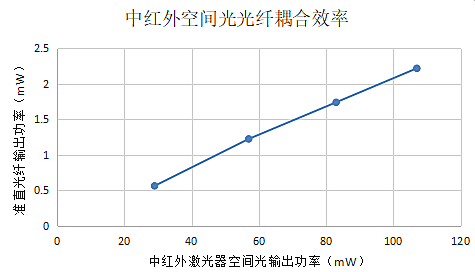

3 通过调整不同的激光器输出功率大小，所测量的准直光纤耦合功率大小如下图所示：

4、可以看出，我们的光纤耦合输出的功率与空间光的大小呈现线性的关系，性能稳定，所以我们可以使用3-5um的中红外准直透镜，使我们的空间光转化为光纤输出，可以很方便的连接光谱仪以及波长计等分析设备，这样，我们就不需要花大量时间去用于对光等工作，节省我们的时间，还可以用于大功率激光的衰减与分析，一些测试激光设备都是小功率输入，功率过高，有可能会打坏设备，这样就可以对我们的设备进行一个保护

产品应用

● 中红外光谱

● 柔性红外测温

● 柔性红外成像系统

● 量子级联激光器的功率传输

订购信息
