筱晓光子推出的高效透射光栅拥有独特的光栅制造技术，针对超短脉冲和高功率激光应用进行了优化。基于100％熔融石英基板的光栅可提供高达99.5％（包括增透膜）的效率，并具有出色的均匀性，以实现完美的光束质量。光栅采用独特的基于全场曝光的掩模进行制造，因此我们的产品不会发现拼接伪影或周期变化。无论用光栅进行线性调频脉冲放大，还是光束合并中进行脉冲压缩，将获得适合您应用的优化光栅设计。由于我们的超纯熔融石英基底，高质量的介电涂层和独特的光栅设计，我们的透射光栅具有很高的损坏阈值和最高效率。
产品特点
● 完美的光束质量
● 高损伤阈值
● 出色的效率
● 独特的高质量光栅制造技术
● 均匀性极佳，直径高达135mm
● 独特设计达到最佳效率
● 无缝无周期变化低波前畸变
● 典型的3/6.35mm基底机械稳定性好
● 全介质和超纯熔融石英
技术参数
产品性能曲线：

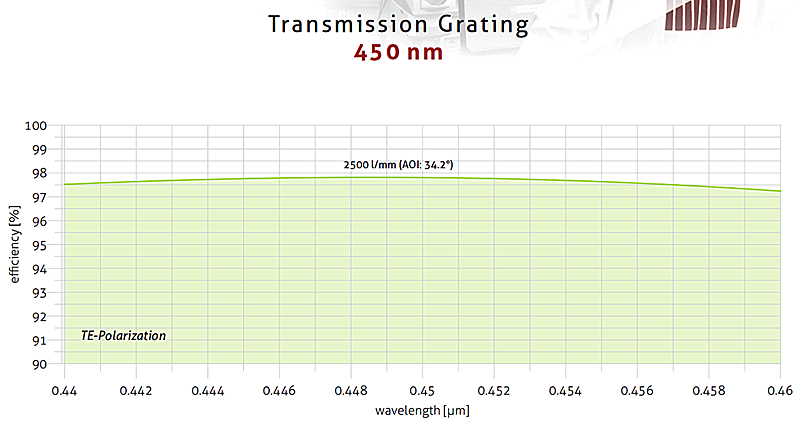

450nm透射光栅

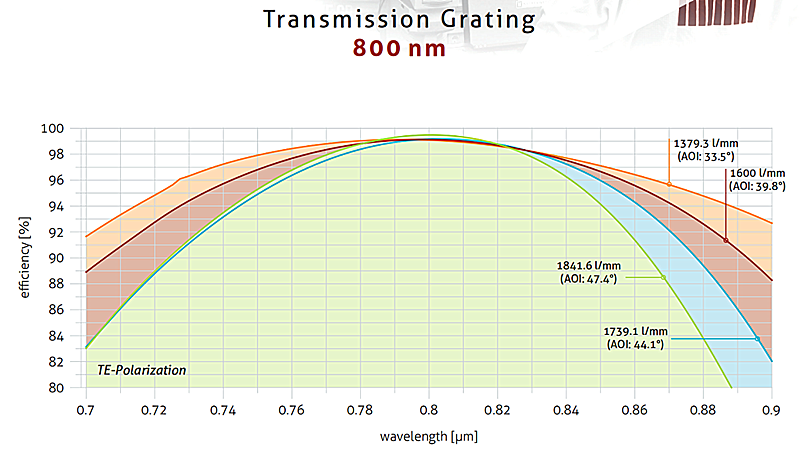

800nm透射光栅

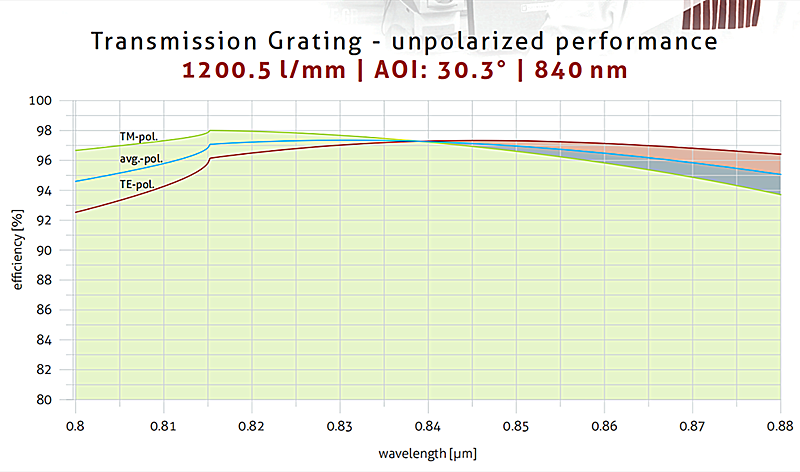

透射光栅-非偏振性能
1200.5 l/mm | AOI: 30.3°|840 nm

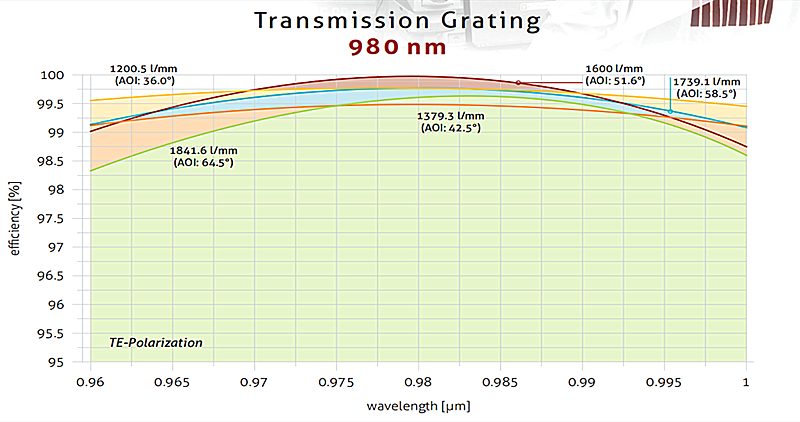

980nm透射光栅

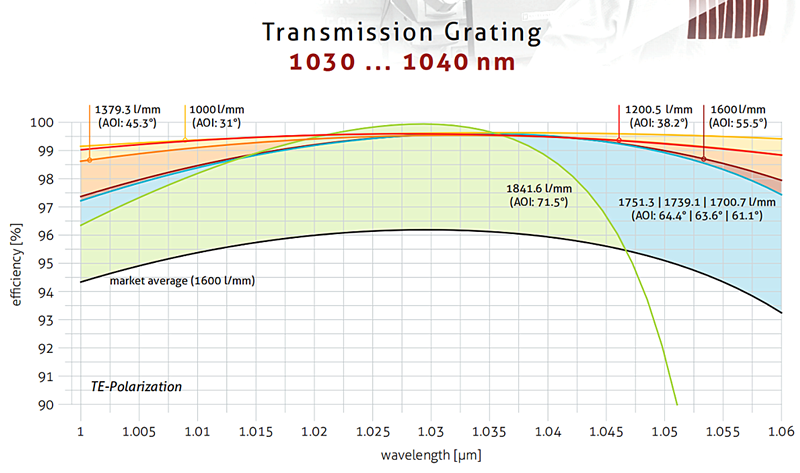

1030...1040nm透射光栅

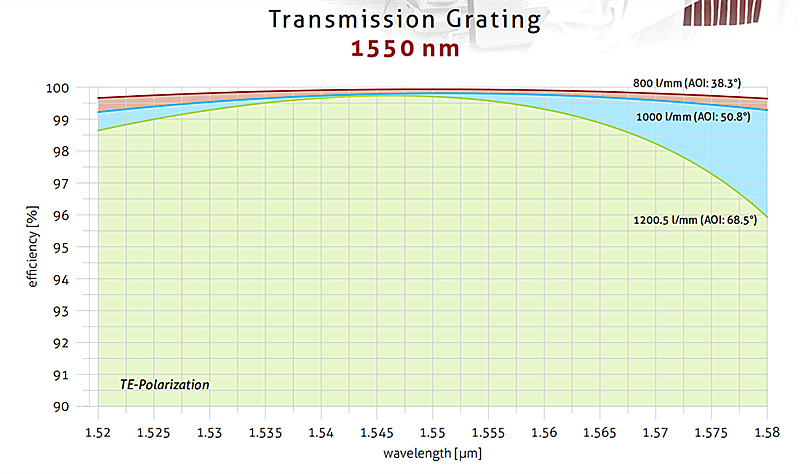

1550nm透射光栅

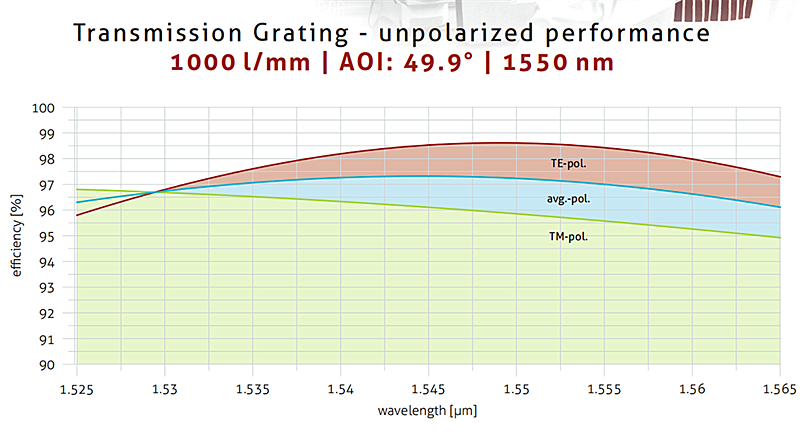

透射光栅-非偏振性能
1000l/mm | AOI: 49.9°|1550nm

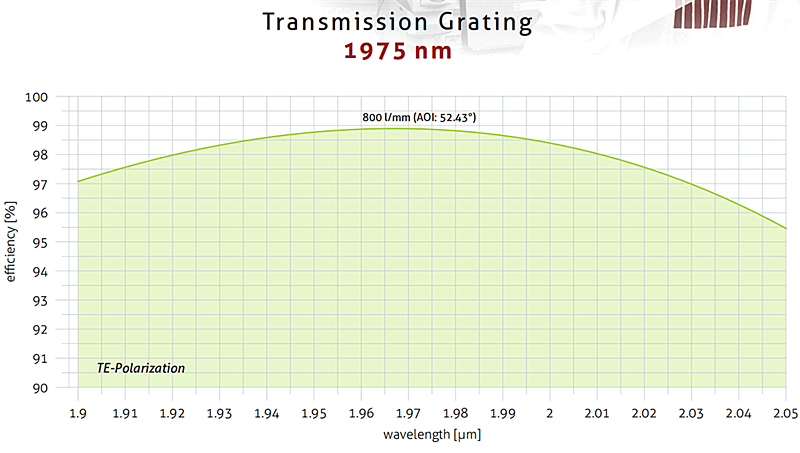

1975nm透射光栅

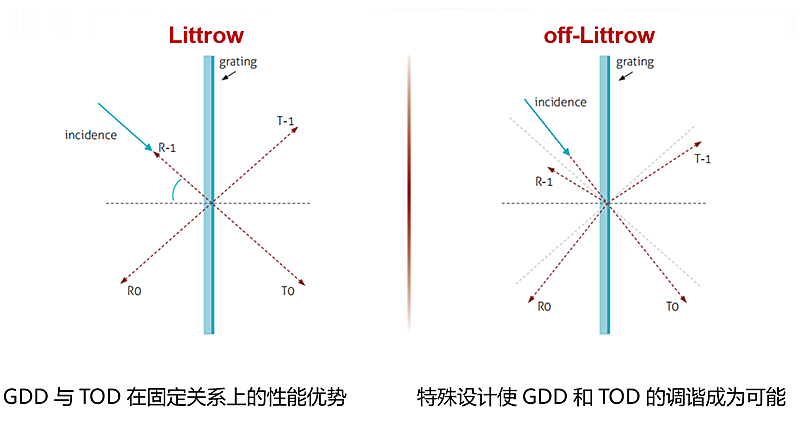

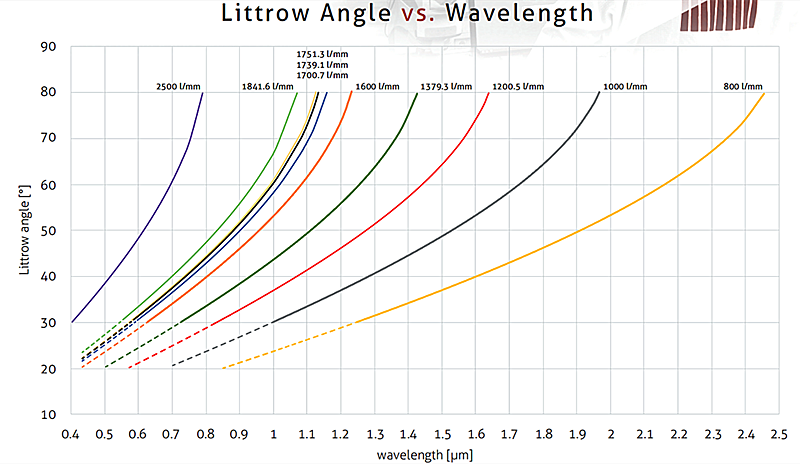

Littrow角和波长

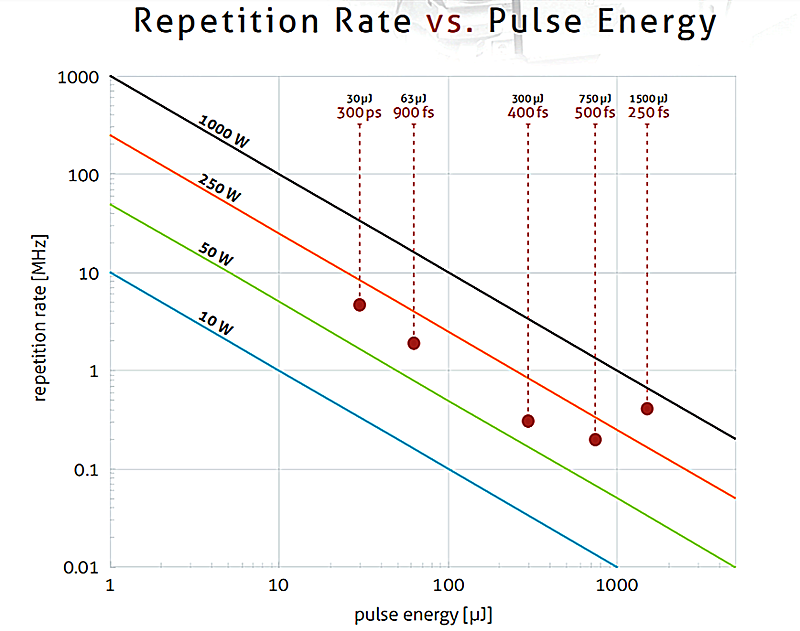

重复频率和脉冲能量
产品应用
● 钛宝石脉冲激光器脉冲压缩
● 光束合成
● 脉冲压缩
● CPA
● LiDAR
● 自动驾驶
订购信息
800nm透射光栅
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
800 | 1354-28×23-3-H | 543(1841.6l/mm) | TE(s-pol) | 30 | 25 | 3 | ≥98.5% |
800 | 1354-53×23-3-H | 543(1841.6l/mm) | TE(s-pol) | 50 | 25 | 3 | ≥98.5% |
800 | 1378-53×23-3-H | 575(1739.1l/mm) | TE(s-pol) | 50 | 25 | 3 | ≥98.5% |
895nm/920nm透射光栅
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
895 | 1463-27×10-6.35-L | 543(1841.6l/mm) | TE(s-pol) | 29 | 12 | 6.35 | ≥95% |
895 | 1463-74×10-6.35-L | 543(1841.6l/mm) | TE(s-pol) | 76 | 12 | 6.35 | ≥95% |
895 | 1463-74×10-6.35-N | 543(1841.6l/mm) | TE(s-pol) | 76 | 12 | 6.35 | ≥97.5% |
920 | 1425-53×14-6.35-L | 575(1739.1l/mm) | TM(p-pol) | 55 | 16 | 6.35 | ≥95% |
920 | 1420-18×12-3-N | 725(1379.3l/mm) | TE(s-pol) | 20 | 14 | 3 | ≥97.5% |
975nm/980nm透射光栅
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
895 | 1463-27×10-6.35-L | 543(1841.6l/mm) | TE(s-pol) | 29 | 12 | 6.35 | ≥95% |
895 | 1463-74×10-6.35-L | 543(1841.6l/mm) | TE(s-pol) | 76 | 12 | 6.35 | ≥95% |
895 | 1463-74×10-6.35-N | 543(1841.6l/mm) | TE(s-pol) | 76 | 12 | 6.35 | ≥97.5% |
920 | 1425-53×14-6.35-L | 575(1739.1l/mm) | TM(p-pol) | 55 | 16 | 6.35 | ≥95% |
920 | 1420-18×12-3-N | 725(1379.3l/mm) | TE(s-pol) | 20 | 14 | 3 | ≥97.5% |
1030nm透射光栅
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
1030 | 1072-28×18-6.35-N | 543(1841.6l/mm) | TE(s-pol) | 30 | 20 | 6.35 | ≥97.5% |
1030 | 1072-28×18-6.35-H | 543(1841.6l/mm) | TE(s-pol) | 30 | 20 | 6.35 | ≥98.5% |
1030 | 1072-28×18-6.35-X | 543(1841.6l/mm) | TE(s-pol) | 30 | 20 | 6.35 | ≥99% |
1030 | 1072-33×18-6.35-N | 543(1841.6l/mm) | TE(s-pol) | 35 | 20 | 6.35 | ≥97.5% |
1030 | 1072-42×17-6.35-N | 543(1841.6l/mm) | TE(s-pol) | 44 | 19 | 6.35 | ≥97.5% |
1030 | 1072-42×17-6.35-H | 543(1841.6l/mm) | TE(s-pol) | 44 | 19 | 6.35 | ≥98.5% |
1030 | 1072-51×17-6.35-H | 543(1841.6l/mm) | TE(s-pol) | 53 | 19 | 6.35 | ≥98.5% |
1030 | 1072-135×16-6.35-H | 543(1841.6l/mm) | TE(s-pol) | 137 | 18 | 6.35 | ≥98.5% |
1030 | 1249-34×32-3-N | 571(1751.3l/mm) | TE(s-pol) | 36 | 34 | 3 | ≥97.5% |
1030 | 1249-98×13-6.35-H | 571(1751.3l/mm) | TE(s-pol) | 100 | 15 | 6.35 | ≥98.5% |
1030 | 1249-98×13-6.35-X | 571(1751.3l/mm) | TE(s-pol) | 100 | 15 | 6.35 | ≥99% |
1030 | 1249-80×25-6.35-H | 571(1751.3l/mm) | TE(s-pol) | 82 | 27 | 6.35 | ≥98.5% |
1030 | 1070-28×16-6.35-N | 575(1739.1l/mm) | TE(s-pol) | 30 | 18 | 6.35 | ≥97.5% |
1030 | 1070-28×16-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 30 | 18 | 6.35 | ≥98.5% |
1030 | 1070-31×15-6.35-X | 575(1739.1l/mm) | TE(s-pol) | 33 | 17 | 6.35 | ≥99% |
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
1030 | 1070-28×16-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 30 | 18 | 6.35 | ≥98.5% |
1030 | 1070-31×15-6.35-X | 575(1739.1l/mm) | TE(s-pol) | 33 | 17 | 6.35 | ≥99% |
1030 | 1070-28×18-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 30 | 20 | 6.35 | ≥98.5% |
1030 | 1070-32.5×18-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 34.5 | 20 | 6.35 | ≥98.5% |
1030 | 1070-75×7.9-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 77 | 9.9 | 6.35 | ≥98.5% |
1030 | 1070-33×18-3-H | 575(1739.1l/mm) | TE(s-pol) | 35 | 20 | 3 | ≥98.5% |
1030 | 1070-28×23-3-H | 575(1739.1l/mm) | TE(s-pol) | 30 | 25 | 3 | ≥98.5% |
1030 | 1070-58×13-3-N | 575(1739.1l/mm) | TE(s-pol) | 60 | 15 | 3 | ≥97.5% |
1030 | 1070-48×15.7-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 50 | 17.7 | 6.35 | ≥98.5% |
1030 | 1070-58×13-3-H | 575(1739.1l/mm) | TE(s-pol) | 60 | 15 | 3 | ≥98.5% |
1030 | 1070-48×15.7-6.35-X | 575(1739.1l/mm) | TE(s-pol) | 50 | 17.7 | 6.35 | ≥99% |
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
1030 | 1070-77×13-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 79 | 15 | 6.35 | ≥98.5% |
1030 | 1366-33×38-3-H | 575(1739.1l/mm) | TE(s-pol) | 35 | 40 | 3 | ≥98.5% |
1030 | 1070-98×13-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 100 | 15 | 6.35 | ≥98.5% |
1030 | 1366-33×38-3-X | 575(1739.1l/mm) | TE(s-pol) | 35 | 40 | 3 | ≥99% |
1030 | 1070-63×23-3-H | 575(1739.1l/mm) | TE(s-pol) | 65 | 25 | 3 | ≥98.5% |
1030 | 1070-93.5×18-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 95.5 | 20 | 6.35 | ≥98.5% |
1030 | 1070-131×19-6.35-N | 575(1739.1l/mm) | TE(s-pol) | 133 | 21 | 6.35 | ≥97.5% |
1030 | 1070-133×18-3-H | 575(1739.1l/mm) | TE(s-pol) | 135 | 20 | 3 | ≥98.5% |
1030 | 1070-133×18-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 135 | 20 | 6.35 | ≥98.5% |
1030 | 1070-135×26-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 137 | 28 | 6.35 | ≥98.5% |
1030 | 1070-128×28-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 130 | 30 | 6.35 | ≥98.5% |
1030 | 1070-135×29-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 137 | 31 | 6.35 | ≥98.5% |
1030 | 1125-43×20-6.35-N | 588(1700.7l/mm) | TE(s-pol) | 45 | 22 | 6.35 | ≥97.5% |
1030 | 1125-43×20-6.35-H | 588(1700.7l/mm) | TE(s-pol) | 45 | 22 | 6.35 | ≥98.5% |
1030 | 1125-53×20-6.35-N | 588(1700.7l/mm) | TE(s-pol) | 55 | 22 | 6.35 | ≥97.5% |
1030 | 1125-53×20-6.35-H | 588(1700.7l/mm) | TE(s-pol) | 55 | 22 | 6.35 | ≥98.5% |
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
1030 | 1125-108×20-6.35-N | 588(1700.7l/mm) | TE(s-pol) | 110 | 22 | 6.35 | ≥97.5% |
1030 | 1125-50×40-6.35-H | 588(1700.7l/mm) | TE(s-pol) | 52 | 42 | 6.35 | ≥98.5% |
1030 | 1125-90×26-6.35-H | 588(1700.7l/mm) | TE(s-pol) | 92 | 28 | 6.35 | ≥98.5% |
1030 | 1125-108×22-6.35-H | 588(1700.7l/mm) | TE(s-pol) | 110 | 24 | 6.35 | ≥98.5% |
1030 | 1125-98×26-3-H | 588(1700.7l/mm) | TE(s-pol) | 100 | 28 | 3 | ≥98.5% |
1030 | 1357-70×10-6.35-H | 625(1600.0l/mm) | TE(s-pol) | 72 | 12 | 6.35 | ≥98.5% |
1030 | 1357-70×10-6.35-X | 625(1600.0l/mm) | TE(s-pol) | 72 | 12 | 6.35 | ≥99% |
1030 | 1357-133×18-6.35-H | 625(1600.0l/mm) | TE(s-pol) | 135 | 20 | 6.35 | ≥98.5% |
1030 | 1516-14.3×11-6.35-H | 725(1379.3l/mm) | TE(s-pol) | 16.3 | 13 | 6.35 | ≥98.5% |
1030 | 1516-14.3×11-6.35-X | 725(1379.3l/mm) | TE(s-pol) | 16.3 | 13 | 6.35 | ≥99% |
1030 | 1158-15×13-6.35-X | 1000(1000l/mm) | TE(s-pol) | 17 | 15 | 6.35 | ≥99% |
1030 | 1158-30×13-3-N | 1000(1000l/mm) | TE(s-pol) | 32 | 15 | 3 | ≥97.5% |
1030 | 1158-45×8-6.35-X | 1000(1000l/mm) | TE(s-pol) | 47 | 10 | 6.35 | ≥99% |
1030 | 1158-30×13-3-H | 1000(1000l/mm) | TE(s-pol) | 32 | 15 | 3 | ≥98.5% |
1030 | 1158-28×18-6.35-H | 1000(1000l/mm) | TE(s-pol) | 30 | 20 | 6.35 | ≥98.5% |
1030 | 1158-28×18-6.35-X | 1000(1000l/mm) | TE(s-pol) | 30 | 20 | 6.35 | ≥99% |
1030-1065nm透射光栅
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
1035 | 1379-76×22-6.35-H | 575(1739.1l/mm) | TE(s-pol) | 78 | 24 | 6.35 | ≥98.5% |
1035 | 1071-31×15-6.35-H | 625(1600.0l/mm) | TE(s-pol) | 33 | 17 | 6.35 | ≥98.5% |
1035 | 1071-28×18-6.35-N | 625(1600.0l/mm) | TE(s-pol) | 30 | 20 | 6.35 | ≥97.5% |
1035 | 1070-48×15.7-6.35-H | 625(1600.0l/mm) | TE(s-pol) | 77 | 15 | 6.35 | ≥97.5% |
1035 | 1070-58×13-3-H | 625(1600.0l/mm) | TE(s-pol) | 77 | 15 | 6.35 | ≥98.5% |
1035 | 1070-48×15.7-6.35-X | 625(1600.0l/mm) | TE(s-pol) | 77 | 15 | 6.35 | ≥99% |
1040 | 1231-14.3×11-6.35-L | 543(1841.6l/mm) | TE(s-pol) | 16.3 | 13 | 6.35 | ≥95% |
1040 | 1231-14.3×11-6.35-N | 543(1841.6l/mm) | TE(s-pol) | 16.3 | 13 | 6.35 | ≥97.5% |
1040 | 1231-14.3×11-6.35-H | 543(1841.6l/mm) | TE(s-pol) | 16.3 | 13 | 6.35 | ≥98.5% |
1040 | 1231-14.3×11-6.35-X | 543(1841.6l/mm) | TE(s-pol) | 16.3 | 13 | 6.35 | ≥99% |
1040 | 1231-18×11-6.35-N | 543(1841.6l/mm) | TE(s-pol) | 20 | 13 | 6.35 | ≥97.5% |
1040 | 1231-18×11-6.35-H | 543(1841.6l/mm) | TE(s-pol) | 20 | 13 | 6.35 | ≥98.5% |
1046 | 1350-28×17-6.35-X | 725(1379.3l/mm) | TE(s-pol) | 30 | 19 | 6.35 | ≥99% |
1046 | 1350-42×17-6.35-X | 725(1379.3l/mm) | TE(s-pol) | 44 | 19 | 6.35 | ≥99% |
1064 | 1534-33×18-3-L | 575(1739.1l/mm) | TE(s-pol) | 35 | 20 | 3 | ≥95% |
1064 | 1534-33×18-3-N | 575(1739.1l/mm) | TE(s-pol) | 35 | 20 | 3 | ≥97.5% |
1560nm透射光栅
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
1560 | 1232-28×23-3-L | 1250(800.0l/mm) | TE(s-pol) | 30 | 25 | 3 | ≥95% |
1560 | 1232-28×23-3-N | 1250(800.0l/mm) | TE(s-pol) | 30 | 25 | 3 | ≥97.5% |
1560 | 1232-63×23-3-L | 1250(800.0l/mm) | TE(s-pol) | 65 | 25 | 3 | ≥95% |
1800-2000nm透射光栅
波长(nm) | 型号 | 周期(nm) | Pol. | 宽度(mm) | 高度(mm) | 厚度(mm) | 测量效率 |
1980 | 1364-28×23-3-N | 1250(800.0l/mm) | TE(s-pol) | 30 | 25 | 3 | ≥97.5% |
1980 | 1364-63×23-3-N | 1250(800.0l/mm) | TE(s-pol) | 65 | 25 | 3 | ≥97.5% |
