产品特点
● 能量密度分布均匀，损伤阈值高；
● 光谱范围在400-2500nm；
● 在VIS-NIR波段上具有优异的传输性能；
技术参数
光纤型号 | MPYH-100 ×100/170-245-22-AC | MPYH-195×195/330-520-22-AC | MPYH-375×375/660-960-22-AC |
光学性能 | |||
数值孔径 | 0.22±0.02 | 0.22±0.02 | 0.22±0.02 |
几何性能 | |||
芯径（μm） | 100×100±2 | 195×195±3 | 375×375±5 |
包层直径（μm） | 170±2 | 330±3 | 660±5 |
涂覆直径（μm） | 245±10 | 520±20 | 960±20 |
芯包同心度（μm） | ≤2 | ≤3 | ≤3 |
芯不圆度（%） | ≤2 | ≤3 | ≤3 |
包层不圆度（%） | ≤1 | ≤2 | ≤2 |
工作温度（℃） | -40~85 | ||
材料 | |||
纤芯材料 | 低羟基石英玻璃 | ||
包层材料 | 掺F石英玻璃 | ||
涂覆材料 | 紫外固化丙烯酸树脂 | ||
实验测试：

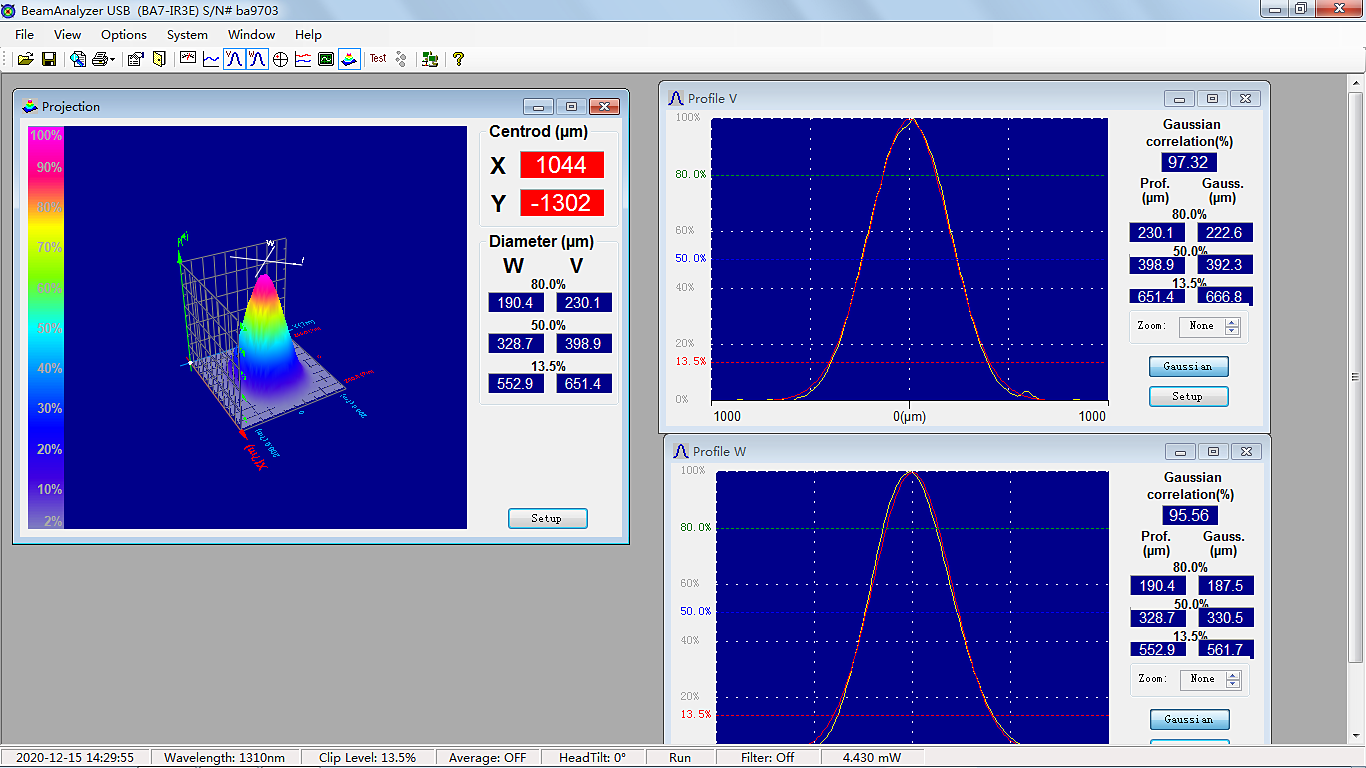

1310nm SLD 光斑质量分析
( 没加匀化光纤之前 ）
（ 加入匀化光纤之后3D ）
（ 加入匀化光纤之后 2D ）
产品应用
● 激光传输
● 激光焊接
● 激光切割
● 激光耦合等领域
