技术参数
类型 | 掺稀土双包层光纤 |
光纤类型 | 双包层氟化物光纤 |
掺杂元素 | Pr,Nd,Ho,Er,Dy,Tm,Yb,其它 |
掺杂浓度（ppm mol） | 500-50000 |
包层形状 | 圆，八角形，长方形 |
纤芯数值孔径 | 0.16,0.21,0.26 |
涂覆层数值孔径 | 0.5 |
截止波长（um） | <2.5 |
芯径（um） | >2 |
涂覆层直径（um） | 圆形：123/200/500(直径) |
八角形：123/200/500(对角线长度) | |
矩形：123/200/500(对角线长度) | |
包层直径（um） | 460,480,600 |
第二层涂覆层厚度（um） | >30 |
第二层涂覆层材料 | 氟树脂 |
包层材料 | UV固化丙烯酸脂 |
实验测试 | 半径1.25cm，2cm，6cm |

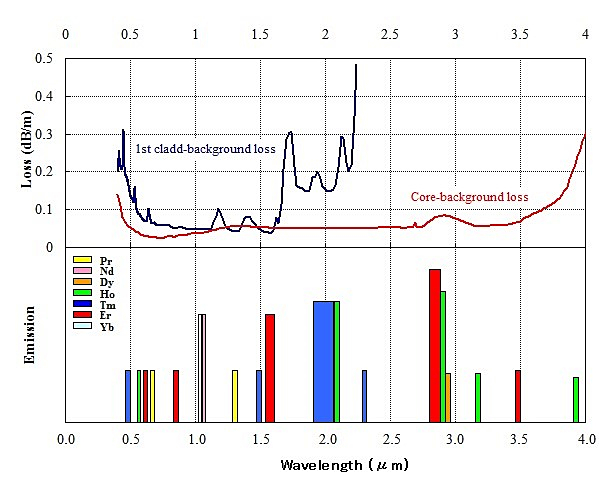

背景损耗和发射波长
通过选择稀土元素和激发波长，得到不同波长的光发射。虽然芯在长波长区域具有较低的损耗，但在第一包层中的传播光在1.7um处造成更大的损耗，而由于吸收用于第二包层的氟基UV树脂而导致更多波长损耗。

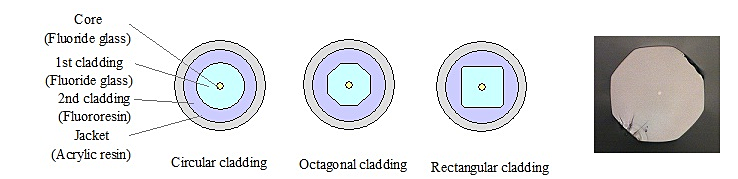

DCFF配置
产品应用
● 光纤激光器
● 光纤放大器
订购信息
例如：DCFF-2/125-P-30-0.21-0.5
2/125------2=芯径; 125=涂覆层直径
P ----------P=掺杂稀土元素
30 ---------30=第二层涂覆层厚度
0.21--------0.21=纤芯数值孔径
0.5 --------0.5=涂覆层数值孔径
