单模光纤(Single Mode Fiber, SMF)是指在确切波长，只支持一个传输横模的光纤（可容许两个简并的偏振态模）。单模光纤通常纤芯在10微米量级，纤芯和包层之间的折射率差很小（<1%)。 由于单模光纤具有单模传输距离远、传输带宽大、低传输损耗、无模间色散、可靠性强等特性，可以应用在户外长距离数据传输、光纤通信、光纤传感等领域。HI780光纤与耦合器熔接时具有很低的熔接损耗，且适用于器件连接器生产加工制造。
产品特点
● 出色的一致性和均匀性
● 极强的机械稳定性和可靠性
● 优秀的几何控制
● 高纤芯折射率
● 高耦合效率
● 高数值孔径
技术参数
参数 | 数值 |
工作波长范围 | > 780nm |
纤芯数值孔径 | 0.14 |
模场直径 | 4.6 ± 0.5um @ 780 nm 5.0 ± 0.5um @ 850nm |
截止波长 | 720 ± 50nm |
纤芯衰减 | 4.3db/km @ 780 nm 3.0db/km @ 850 nm |
包层直径 | 125 ± 0.5μm |
纤芯直径 | 4.0um |
涂层直径 | 245 ± 10μm |
纤芯/包层偏差 | ≤0.3μm |
工作温度范围 | -60 to 85 |
强度测试水平 | 100kpi 或 200kpi |
弯折损耗 | < 0.05(dB/turn) (20 mm O.D.; 850 nm) |
纤芯折射率 | 1.463 @ 651 nm |
标准长度 | 500 m, 1 km, 2, km, 5 km |
色散 | -132(ps/nm/km) @780 nm -99(ps/nm/km) @850 nm |

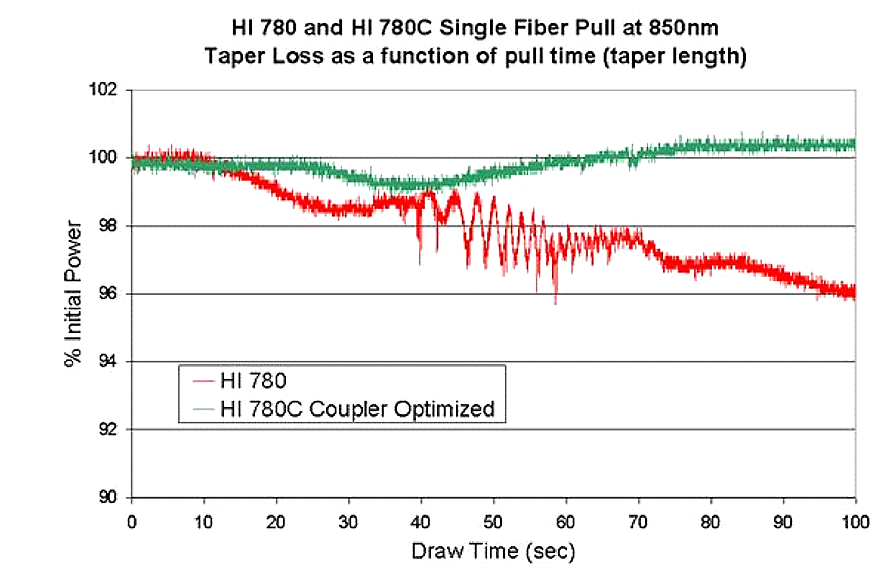

拉伸测试曲线
产品应用
● 低损耗拉锥分束器
● 光纤耦合器和DWDM（密集波分复用）器件
● 短波长激光器和LED光源
● 传感器和陀螺仪技术参数
