产品特点
● 典型的60 dB回波损耗
● 陶瓷插芯，角度8° (APC)
● Ø3 mm外部保护层
● 提供定制跳线
技术参数
型号 | SM-405-2-1-FC/APC | SM-633-2-1-FC/APC | SM-780-2-1-FC/APC | SM-1060-2-1-FC/APC | SM-1310/1550-2-1- FC/APC | SM-1950-2-1-FC/APC |
测试波长 | 405 nm | 630nm | 780nm | 1060nm | 1550nm | 1950nm |
工作波长 | 400 - 680nm | 620 - 850nm | 770 - 1100nm | 970 - 1550nm | 1270 - 1625nm | 1750 - 2100nm |
截止波长 | 380 ± 20nm | 570 ± 50nm | 720 ± 50nm | 920 ± 50nm | 1200 ± 70nm | 1620 ± 80nm |
光纤类型 | SM 405 | SM630nm | HI780 | HI1060 | SMF - 28e | SM1950 |
最大插入损耗 | 1.5 dB | 0.5 dB | 0.5 dB | 0.5dB | 0.5dB | 0.5dB |
模场直径 | 3.6±0.5um@405nm | 4.0±0.4um@630nm | 4.6±0.5um@780nm | 6.2±0.3um@1060nm | 10.4±0.5@1550nm | 8.6um@1950 nm |
数值孔径 | 0.12 | 0.13 | 0.14 | 0.14 | 0.14 | 0.14 |
回波损耗 | 60 dB Typical | |||||
光纤接头 | FC/APC-FC/APC（FC/FC-FC/FC，FC/APC-FC/FC）可选 | |||||
光纤长度 | 1米（长度可定制） | |||||
松套管类型 | 900um/2mm/3mm松套管可选 | |||||
操作温度 | 0 to 70 ℃ | |||||
存储温度 | -45 to 85 ℃ | |||||
以1550nm单模光纤跳线为例实验测试数据如下：

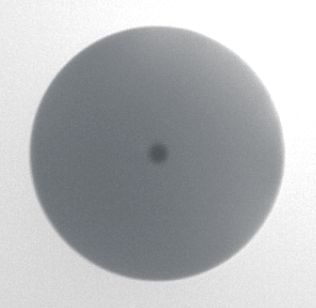

1、端面测试

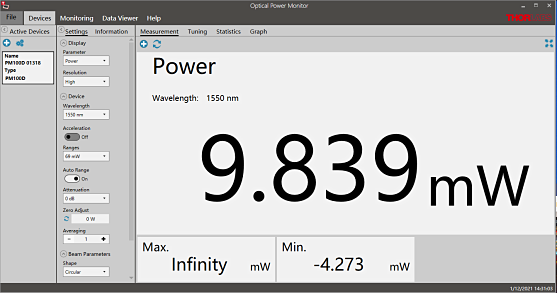

2、IL测试
接入前激光器功率
接入光纤跳线后功率
产品应用
● 光纤通信系统
● 光纤接入网
● 光纤数据传输
● 光纤CATV
● 局域网(LAN)
● 测试设备
● 光纤传感器

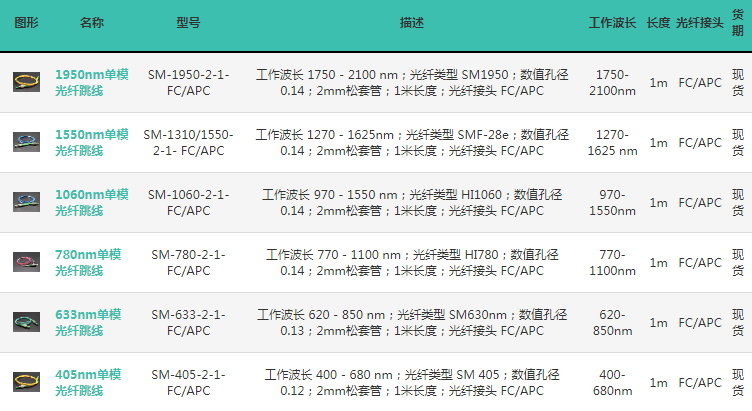

订购信息
例如：SM-633-20-1-FC/APC
SM: 单模
633: 633nm
20: 20mm松套管
1: 1米
FC/APC: FC/APC连接头
