光环行器是三端口器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。光学环行器是不可逆光学器件。由于其隔离性高，插入损耗小，光纤环行器广泛用在先进通信系统中，例如分插复用器，双向泵浦系统和色散补偿装置。高功率光纤环形器是在此基础上的研发改进型产品，筱晓光子可定制的波长非常齐全并可承受大功率，有（850、980、1018、1053、1064、1310、1550、1650nm等等波长，部分波长功率可满足5~10W功率
产品特点
● 高隔离度
● 低附加损耗
● 承受高功率
技术参数
参数 | 数值 |
中心波长(nm) | 1550 or 1310 |
带宽范围(nm) | ±30 |
插入损耗 (dB) | ≤1.20 |
端口及工作方式 | 3端口， (Port 1→2, 2→3) |
隔离度(dB) | ≥30 |
方向性(dB) | ≥40 |
回波损耗 (dB) | ≥40 |
承受功率(mW) | ≤500 |
拉伸载荷 | 5N |
偏振相关损耗 | 0.1dB |
光纤类型 | 50/125 or 62.5/125 MM |
操作温度(℃) | 0~-70 |
储藏温度(℃) | -40~85 |
封装尺寸(mm) | ￠5.5×68(P1) ；90x20×9.5(P2) |
备注：
*所有的参数指标均为不加接头条件下测得
*如果加接头 IL 会增加0.3dB，RL会低5dB。

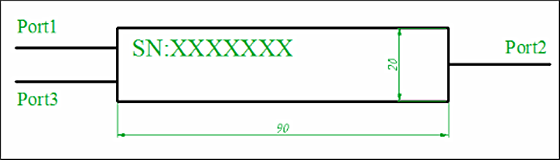

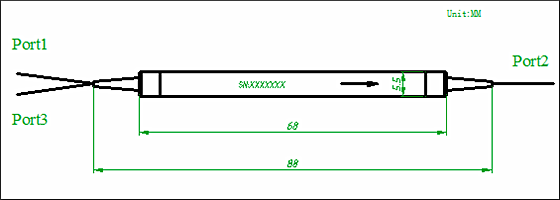

封装及尺寸
产品应用
● 光纤传感
● 高级光纤通信
● 实验室研究
● EDFA,DWDM and OTDR

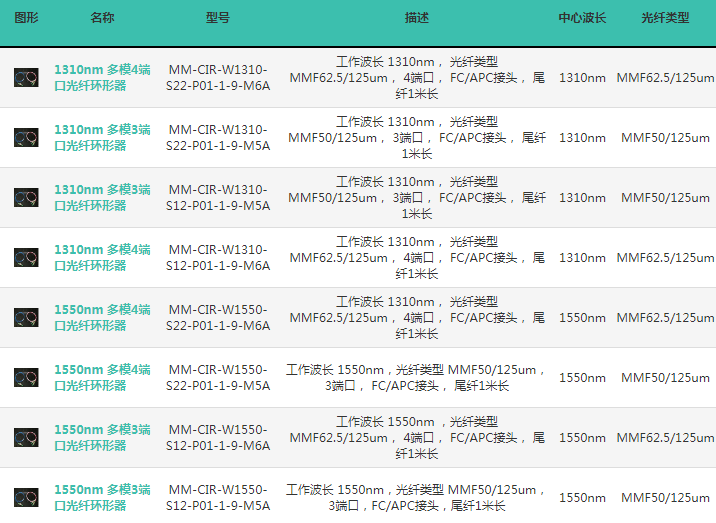

订购信息
MM-CIR- W□□□□-S○-P▽-☆-△-XX
W□□□□：Wavelength
1310:1310nm
1550:1550nm
0532:532nm
S○：Port Structure
12:1x2(3端口)
22:2x2（4端口）
Package▽：
01: P1(5.5x68mm)
02: P2(90x20x9.5mm)
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
M5A=MMF 50/125+ FC/APC
M6A=MMF 62.5/125+ FC/APC
M5P=MMF 50/125+ FC/PC
M6P=MMF 62.5/125+ FC/PC
