产品特点
● 工作波长范围宽 & 工作温度范围广
● 低插入损耗 & 高隔离度
● 偏振相关损耗及偏振模色散小
● 光路无胶
● 具有极高的可靠性和稳定性
技术参数
参数 | 单位 | 数值 | 备注 |
中心波长(nm) | nm | 1550 or 1310 | 其他波长可以定制 |
插入损耗 | dB | ≤0.6 | 1550nm,30mw,DFB |
隔离度 | dB | ≥28 单级 | @25摄氏度 |
≥46 dB双级 | |||
隔离度 | dB | ≥20 | 全温：-40-+75℃ |
偏振相关损耗 | dB | ≤0.1dB | |
光纤类型 | N/A | SMF-28E+ | 其他光纤类型可选 |
偏振膜色散 | Ps | ＜0.25 | |
偏振色散 | Ps | ＜0.05 | |
回波损耗（进光/出光） | dB | ＞60/55dB | |
最大操作功率 | mW | 500 | |
工作温度 | ℃ | -5-70℃ | |
存储温度 | ℃ | -40-85℃ | |
测试光源 | 1550nm LD-PD台式光源 | ||
封装尺寸(mm) | 如下图 |
备注：
*.有所指标皆为未不含接头指标，切仅在以上波长，偏振态和温度下确保有效
**.指标若有更改，恕不另行通知。
封装及尺寸

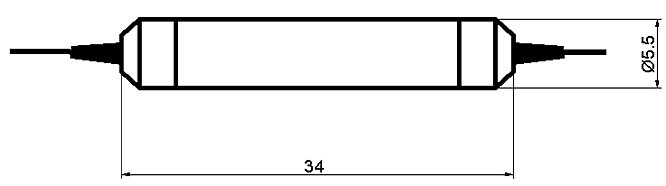

标准尺寸光纤隔离器

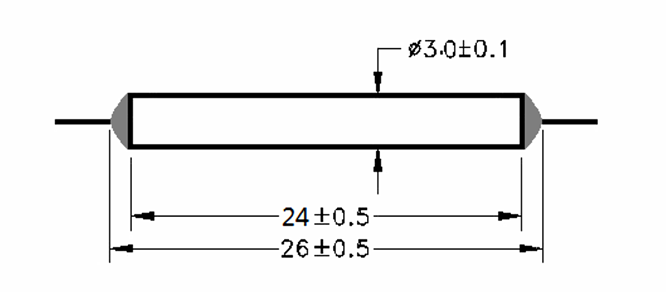

Mini光纤隔离器
产品应用
● 光纤放大器
● WDM & DWDM 系统
● 光纤设备
● 光纤激光器

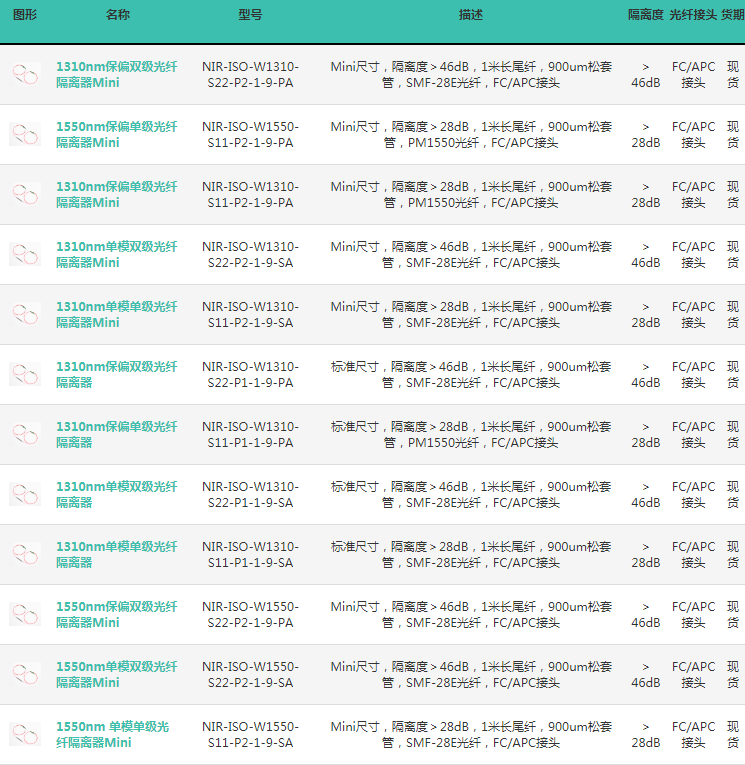

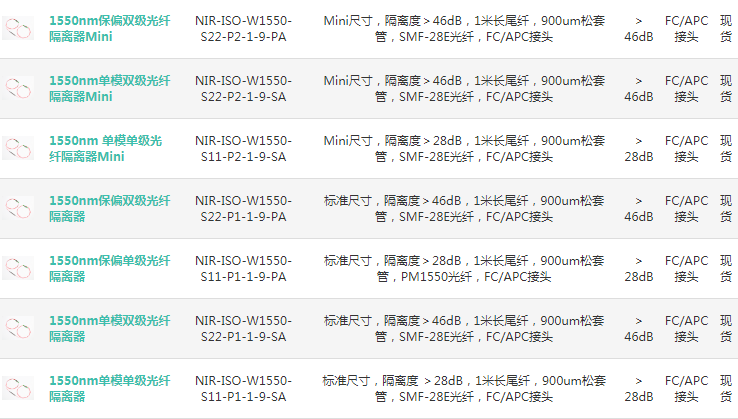

订购信息
NIR-ISO- W□□□□-S○-P▽-☆-△-XX
W□□□□：Wavelength
0980:980nm
0850:850nm
*****
1064:1064nm
1310:1310nm
1550:1550nm
S○：Stage Numbers
11:单级隔离器
22: 双级隔离器
P▽： Package
1: Standard
2：Mini
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
