ZnSe 在红外元器件窗片透镜以及光谱分析ATR 棱镜领域有着广泛的应用。硒化锌(Zinc Selenide)对于CO2激光器的元器件也是一种良好的选择。在CO2激光器工作的波段10.6 microns附近有着良好的透射率。硒化锌材料是一种黄色透明的多晶材料, 结晶颗粒大小约为70μm, 透光范围0.5-15μm。由化学气相沉积(CVD)方法合成的基本不存在杂质吸收, 散射损失极低。由于对10.6μm波长光的吸收很小, 因此成为制作高功率CO2激光器系统中光学器件的首选材料。 此外在其整个透光波段内, 也是在不同光学系统中所普遍使用的材料。硒化锌材料对热冲击具有很高的承受能力, 使它成为高功率CO2激光器系统中的最佳光学材料。硬度只是多光谱级ZnS的2/3, 材质较软易产生划痕, 而且材料折射率较大, 所以需要在其表面镀制高硬度减反射膜来加以保护并获得较高的透过率。在其常用光谱范围内, 散射很低。在用做高功率激光器件时, 需要严格控制材料的体吸收和内部结构缺陷, 并采用最小破坏程度的抛光技术和最高光学质量的镀膜工艺。

产品特点

● 透射波长范围广

● 高透射率

● 耐高温，CO2激光器最佳光学材料

● 散射损失低

技术参数

名称

参数

透射范围

0.6~21um

折射率

2.4028 at10.6um

反射损耗

29.1% at 10.6um

吸收系数

5×10-4cm-1@10.6um

吸收峰

45.7um

dn/dT

61×10-6/℃

dn/du=0

5.5um

密度

5.27g/cc

熔点

1525℃

导热率

18Wm-1K-1

热膨胀

7.1×10-6/℃

硬度

Knoop 120

比热容

339J Kg-1K-1

介电常数

n/a

杨氏模量

67.2GPa

剪切模量

n/a

体积模量

40GPa

弹性系数

Not Available

表现弹性极限

55.1MPa

泊松比

0.28

溶解度

0.001g/100g with，20℃

分子量

144.33

类/结构

HIP polycrystalline cubic


折射率:(No=Ordinary Ray)

um

No

um

No

um

No

0.54

2.6754

0.58

2.6312

0.62

2.5994

0.66

2.5755

0.7

2.5568

0.74

2.5418

0.78

2.5295

0.82

2.5193

0.86

2.5107

0.90

2.5034

0.94

2.4971

0.98

2.4916

1.0

2.4892

1.4

2.4609

1.8

2.4496

2.2

2.4437

2.6

2.4401

3.0

2.4376

3.4

2.4356

3.8

2.4339

4.2

2.4324

4.6

2.4309

5.0

2.4295

5.4

2.4281

5.8

2.4266

6.2

2.4251

6.6

2.4235

7.0

2.4218

7.4

2.4201

7.8

2.4183

8.2

2.4163

8.6

2.4143

9.0

2.4122

9.4

2.4100

9.8

2.4077

10.2

2.4053

10.6

2.4028

11.0

2.4001

11.4

2.3974

11.8

2.3945

12.2

2.3915

12.6

2.3883

13.0

2.3850

13.4

2.3816

13.8

2.3781

14.2

2.3744

14.6

2.3705

15.0

2.3665

15.4

2.3623

15.8

2.3579

16.2

2.3534

16.6

2.3487

17.0

2.3438

17.4

2.3387

17.8

2.3333

18.2

2.3278

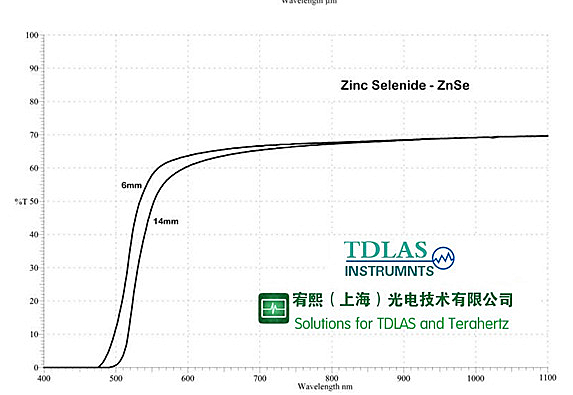

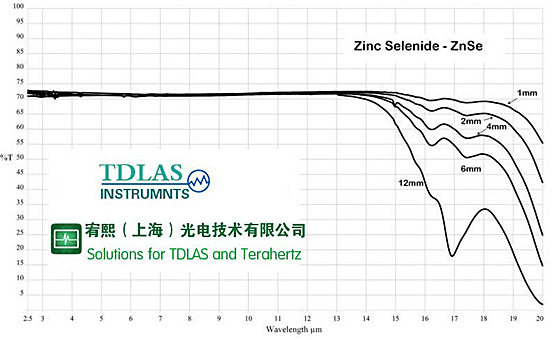

光谱透射图曲线


产品应用

● CO2激光器

● 中红外QCL激光器

● 中红外激光光路搭建

订购信息

订购型号

规格

曲率

焦距

CaF2等级

ZNSE5LENS400

5.0mm Ø

562.6（±0.2mm）

400mm @ 10μm

IR 平凸

ZNSE10LENS10AR

10mm Ø

28.4（±0.2mm）

10mm @ 7μm

IR 双凸

ZNSE13LENS280

13.0mm Ø

400（±0.2mm）

280mm @ 10μm

IR 平凸

ZNSE25.4LENS25

25.4mm Ø

35.97（±0.2mm）

25mm @ 5μm

IR 平凸

ZNSE25.4LENS30

25.4mm Ø

43.07（±0.2mm）

30mm @ 14μm

IR 平凸

ZNSE25.4LENS30AR

25.4mm Ø

43.07（±0.2mm）

30mm @ 14μm

IR 平凸

ZNSE25.4LENS65

25.4mm Ø

90.4（±1mm）

65mm @ 12μm

IR 平凸

ZNSE25.4LENS65AR

25.4mm Ø

90.4（±1mm）

65mm @ 12μm

IR 平凸

ZNSE25.4LENS150

25.4mm Ø

214.7（±1mm）

150mm @ 7μm

IR 平凸

ZNSE25.4LENS195

25.4mm Ø

272.7（±1mm）

195mm @ 12μm

IR 平凸

ZNSE25.4LENS250

25.4mm Ø

350（±1mm）

250mm @ 12μm

IR 平凸

ZNSE25.4LENS250AR

25.4mm Ø

350（±1mm）

250mm @ 12μm

IR 平凸

ZNSE25.4LENS500

25.4mm Ø

703.1（±1mm）

500mm @ 10μm

IR 平凸

ZNSE25.4LENS500AR

25.4mm Ø

703.1（±1mm）

500mm @ 10μm

IR 平凸
