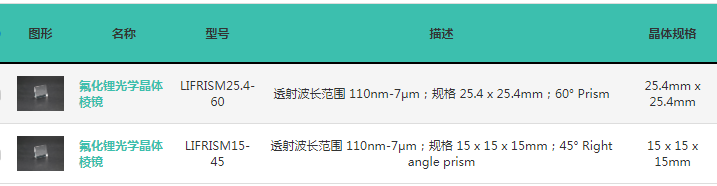

8.png产品特点

● 从110nm到7μm的良好透射;

● 光学各向同性，中等硬度

● 吸水性，在水中无法溶解;

● 对热冲击敏感，沿(100)切割

技术参数

物理性质

晶格类型

cubic立方体

晶格常数Å

a=4.026

密度g/cm3

2.64

熔点℃

870

折射率@ 1.0μm

n=1.387

传输范围μm

0.12-6

LiF窗口规格

光谱范围

UV, VIS, IR

表面质量

60-40 S&D

通光孔径

90% of the diameter

直径公差

+0, -0.1 mm

厚度公差

±0.1

表面平整度

λ/4 @ 633 nm

平行公差

<3 arcmin

光学级抛光规格Ⅰ

定向公差

< 1°

厚度/直径公差

±0.10 mm

表面平整度

<(λ-2λ) @632nm

波前畸变

<(2-4)λ @632nm

表面质量

80/50

平行

10ˊ

垂直

60ˊ

通光口径

>90%

倒棱

<0.2×45°

光学级抛光规格Ⅱ

定向公差

< 0.5°

厚度/直径公差

±0.10 mm

表面平整度

<(λ/2-λ/4) @632nm

波前畸变

<(1-2)λ @632nm

表面质量

60/40

平行

1ˊ

垂直

30ˊ

通光口径

>90%

倒棱

<0.2×45°

光学级抛光规格Ⅲ

定向公差

< 0.2°

厚度/直径公差

±0.02 mm

表面平整度

(λ/4-λ/6) @632nm

波前畸变

<(λ-λ/2) @632nm

表面质量

40/20

平行

45〞

垂直

20ˊ

通光口径

>90%

倒棱

<0.2×45°


尺寸图：

25.4 x 25.4 x 25.4mm 60° equiliateral dispersing prism.

Polished three faces


材料透射特性曲线：


产品应用

● 深红外光谱分析

● 紫外激光传输

● CO2激光器

● 红外光学

● 外延基片

订购信息

氟化锂晶体窗口订购型号

订购型号

规格(D×L)(mm)

透射率@100nm

S/D

材料等级

LIFRISM25.4-60

25.4 x 25.4mm 60° Prism

>58%（typ.>60%）

40/20

VUV

LIFRISM15-45

15 x 15 x 15mm 45° Right angle prism

>58%（typ.>60%）

40/20

VUV
