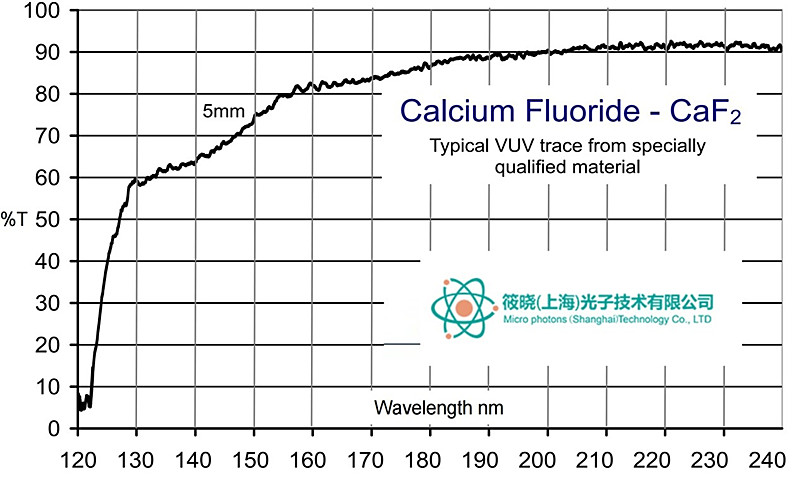

折射率:

1.39908 at 5 μm (1) (2)

反射损耗 :

5.4% at 5 μm

吸收系数 :

7.8 x 10-4 cm-1 @ 2.7 μm

Reststrahlen   Peak :

35 μm

dn/dT :

-10.6 x 10-6/°C (3)

dn/dμ = 0 :

1.7 μm

密度：

3.18 g/cc

熔点：

1360°C

热导率：

9.71 W m-1 K-1 (4)

热膨胀：

18.85 x 10-6/°C   (5)(6)

硬度：

Knoop 158.3 (100) with 500g indenter

比热容：

854 J   Kg-1 K-1

介电常数 :

6.76 at 1MHz (7)

Youngs   Modulus (E) :

75.8 GPa (7)

剪切模量 (G) :

33.77 GPa (7)

体积弹性模量 (K) :

82.71 GPa (7)

弹性系数 :

C11 = 164 C12 = 53 C44 =   33.7 (7)

表观弹性极限 :

36.54 MPa

泊松比 :

0.26

溶解度 :

0.0017g/100g   water at 20°C

分子量 :

78.08

类别/结构 :

Cubic Fm3m   (#225) Fluorite Structure. Cleaves on (111)
