产品特点
● 波长可定制
● 高峰值功率
● 线偏振
● 衍射极限光束质量
技术参数
电学光学参数
激光参数 | ||
工作波长 | nm | 780±10 |
脉冲宽度 | fs | <120 |
重复频率 | MHz | 80 |
平均功率 | W | >0.4 |
功率稳定性 | % RMS | <0.5 (24h@25°C) |
单脉冲能量 | nJ | >5 |
偏振消光比 | dB | >20 |
光束质量因子 | TEM00, M2<1.2 | |
输出方式 | 空间输出 | |
电气、环境和机械参数 | ||
同步信号 | V | IV @50 Ohm |
消耗功率 | Watt | <150 |
电源电压 | VAC | 100-240 (50Hz/60Hz) |
工作離 | °C | 10-45 |
工作簸 | % | 20-80 ( non-condensing ) |
储存a® | °C | 0-50 |
储存鹹 | % | 20-80 ( non-condensing ) |
激光头重量 | kg | 10 |
激光头尺寸 | mm(LxWxH) | 445x300x134 |
控制盒重量 | kg | 10 |
控制盒尺寸 | mm(LxWxH) | 380445x94 |
冷却尽 | 风冷 | |

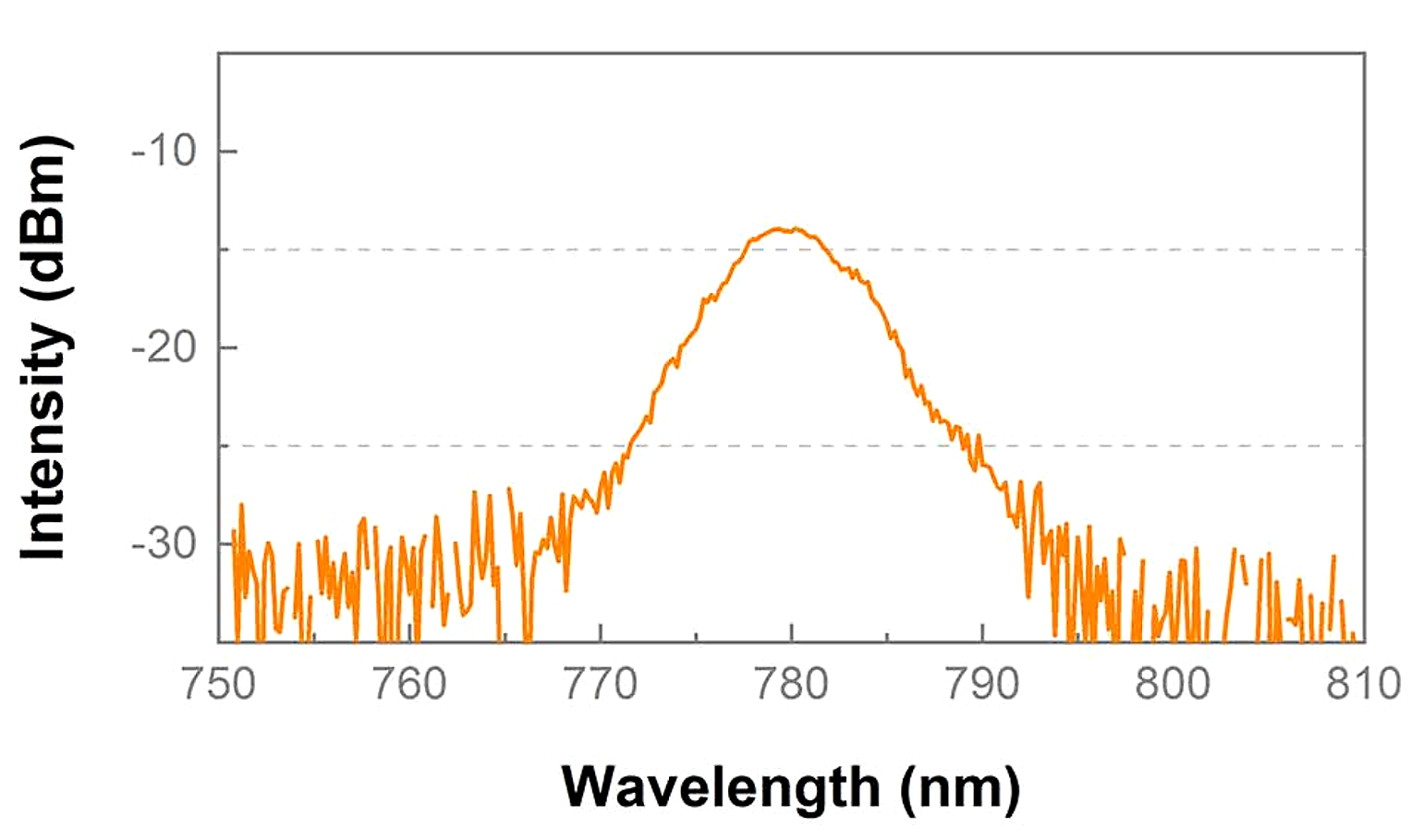

光谱图

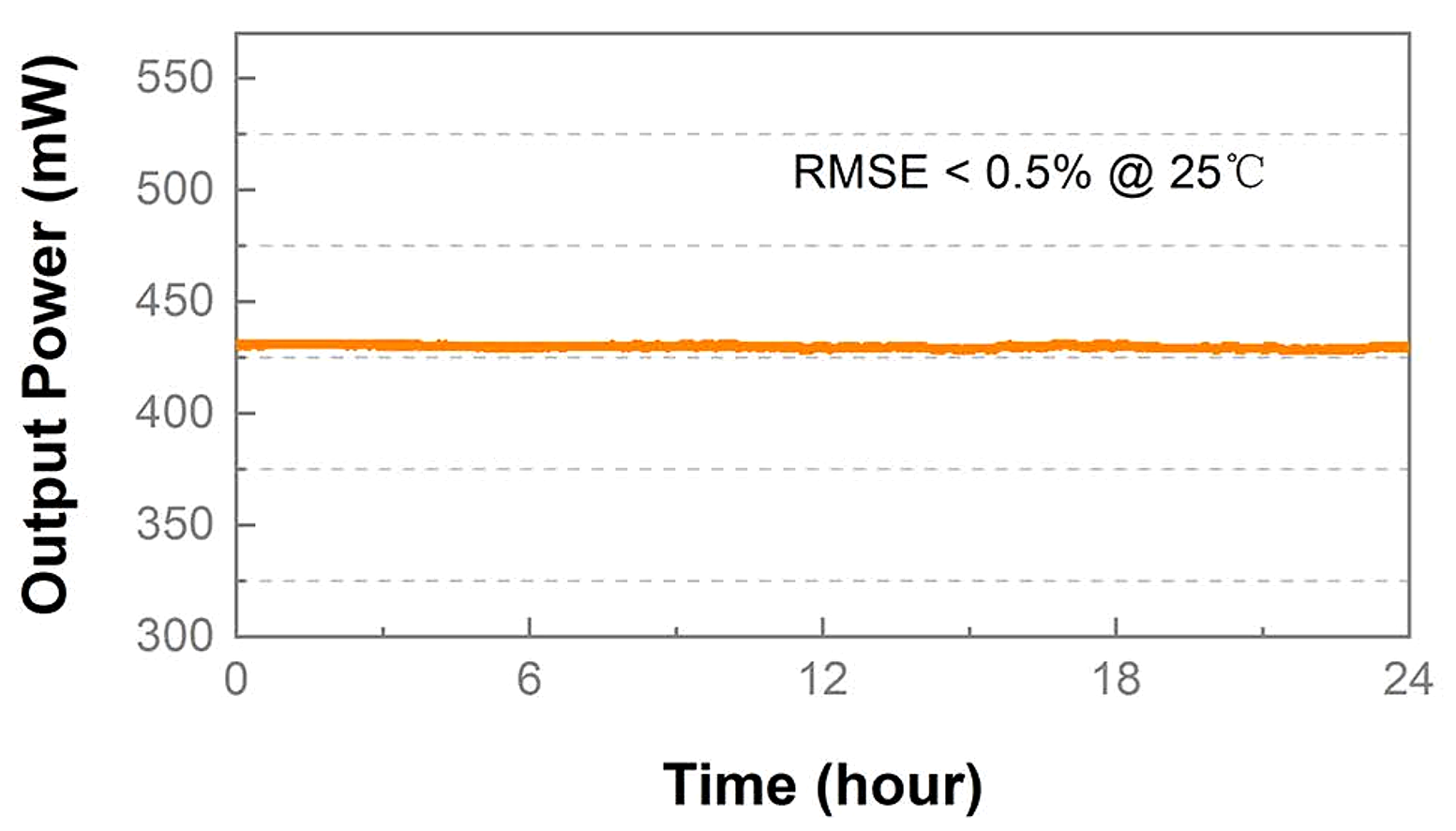

功率稳定性
脉宽自相关测试
测试及使用要求
1、散热要求
本光源功耗较大，必须进行良好散热，否则本光源不能很好工作，影响设备运行稳定性或造成损坏。
2、重复频率及输出功率要求
本产品需要在连续重复频率下使用，触发脉冲不间断；
3、电源使用
请确保输入的电源是在产品指标要求的电压和电流范围内，且使用中不得未关机时直接断电，如果意外断电，一定要把产品电源关闭。
4 静电防护
本脉冲光源内部激光器和某些芯片是静电敏感器件，外部有较高静电时容易造成不可恢复的损坏。需要设备良好接地，操作人员做好静电防护措施。
5、光纤端面保护
使用前要用擦拭纸蘸酒精清洁输出光纤的端面，保证输出端面干净，否则容易输出功率下降或稳定性下降，甚至造成光纤端面烧毁。
6、人身安全
脉冲光源属于Class IV 类光源，工作时不可裸眼直视光纤输出端面，也不可将皮肤直接暴露在强光下，否则会造成损伤。

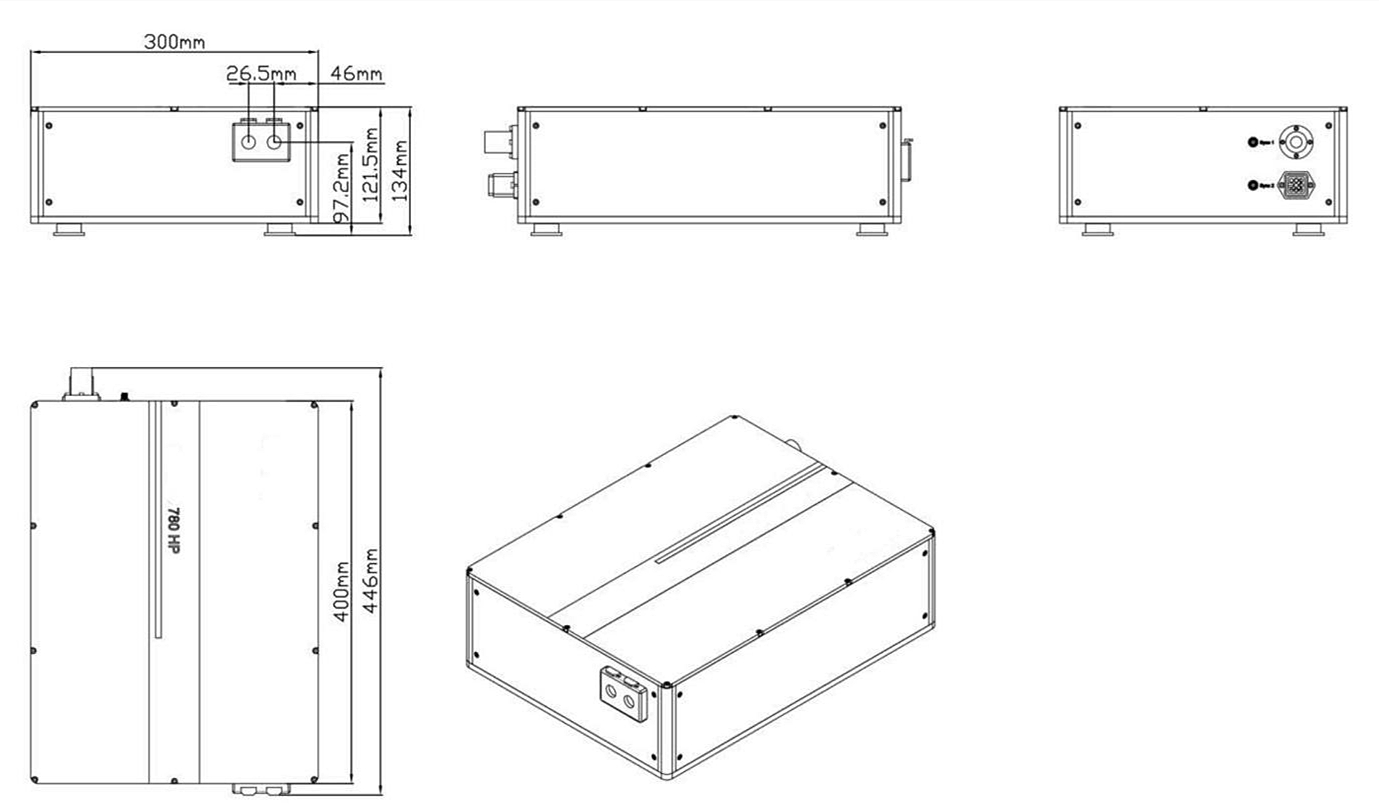

封装及尺寸
产品应用
● 太赫兹产生
● 双光子聚合
● 双光子成像
● 精密测量
订购信息
PL-UFL-□□□□-XX-P△-C▽
□□□□: Average Power
01:0.1w
*****
1:1w
2:2W
XX: Laser Head
D1:445x300x134mm
D2:Others
P△: Pulse Width
10:10fs
100:100fs
1000-1ps
C▽：Pigtail and Connector
SA=HI780+FC/APC
PP=PM780+FC/PC
