筱晓光子1.6mW的红色(632.8 nm)柱形氦氖激光器采用管式设计，使其能方便地安装到几乎所有光学系统中。这些激光器的激光为线(200：1)的线偏振光或者随机偏振态。线性偏振光相对于激光器外壳后部的电缆在竖直方向偏振，附带外部供电电源和电源线。B型内腔式氦氖激光器的激光器与电源分离,拨动激光电源开关，不会影响已调好的光路,激光器用表面喷塑的合金铝筒做外套。使得激光器坚固、美观。电源采用开关电源、金属外壳，电源外壳接地，激光器与电源用硅高压线连接。

我们的HeNe激光器适用于中国大陆地区，配备国内市电插座，插电即用。


产品特点

● 红光(632.8 nm)输出1.6mW

● 线性(200:1偏振比)或随机偏振

● 包含外部电源

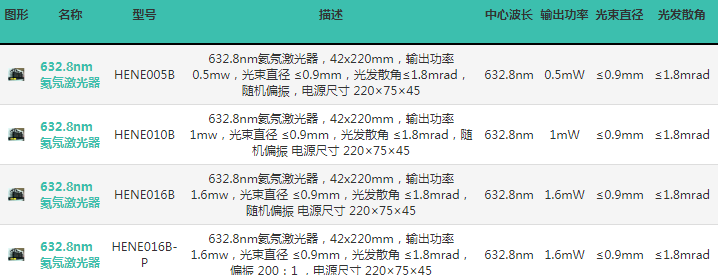

技术参数

型号

HENE005B

HENE010B

HENE016B

HENE016B-P

工作波长

632.8nm

632.8nm

632.8nm

632.8nm

输出功率

≥0.5mW

≥1mW

≥1.6mW

≥1.6mW

输出功率稳定性

≤±5%/hr

偏振(注)

随机

200：1

横向模式

TEM00

光束直径

≤0.9mm

光发散角

≤1.8mrad

激光器电源

开关电路激光电源(非二极管与电容构成的220V直接倍压整流的低档激光电源)

激光器 重量(kg)

0.2

0.22

0.26

0.3

电源尺寸(mm)

220×75×45

最大起始电压

10KVDC

操作电流

6.5mA

电源重量(kg)

0.8

电源功耗

30W

抗震能力

25 g for 11 ms;   100 g for 1 ms

激光等级

IIIa/3R

运行时间

可每天24小时常年连续运行

备注：

某些实验（如激光干涉、全息照相等），需把一束激光分成两束激光，如选择随机偏振的激光分光，侧分光后两束激光的光强是不稳定的。如选择线偏振的激光分光，分光后两束激光的光强侧稳定 得多。偏振的消光比越大，分光后两束激光的光强越稳定。实验的效果就越好。

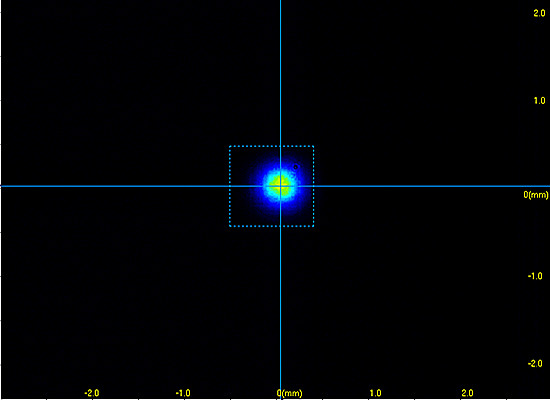

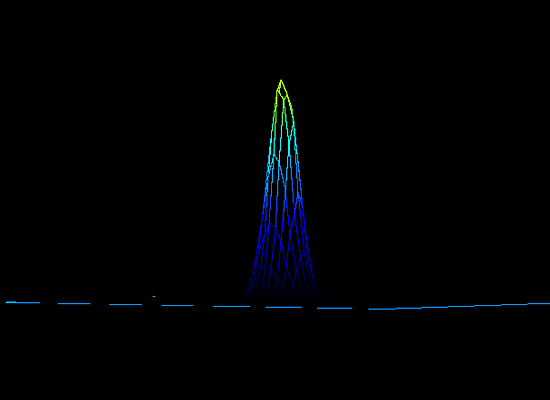

1.2D/3D Beam Profiling

2D_副.jpg      3D_副.png

                                                      2D                                                                                                                    3D

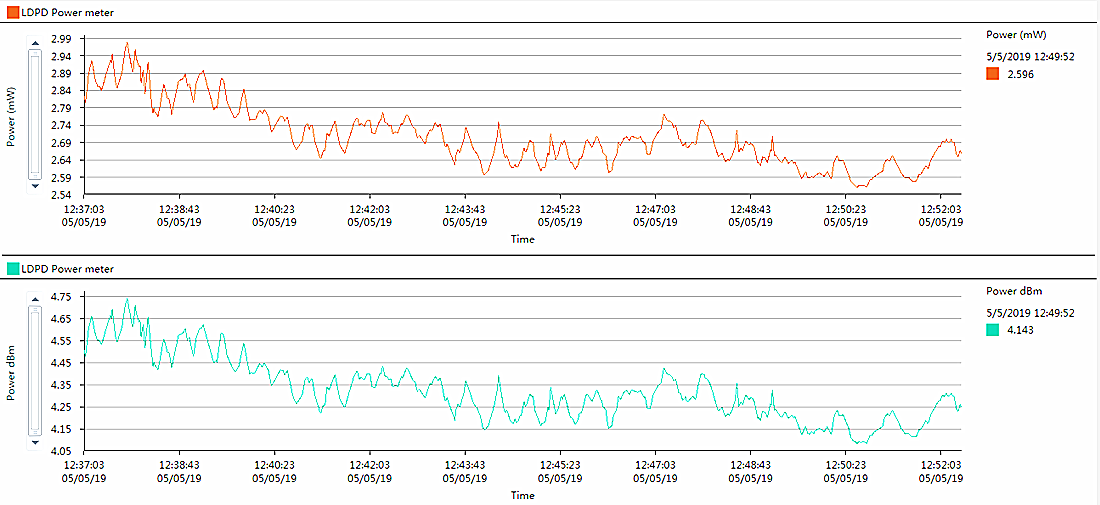

Power Stability Testing

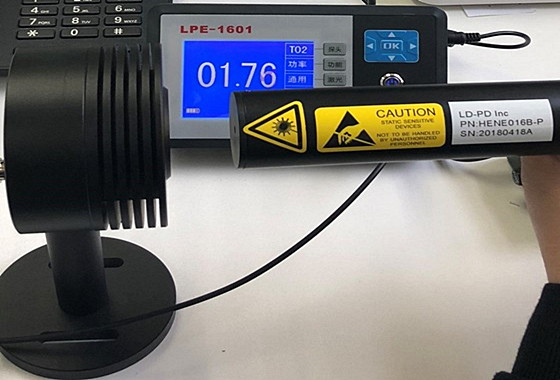

激光功率实测图

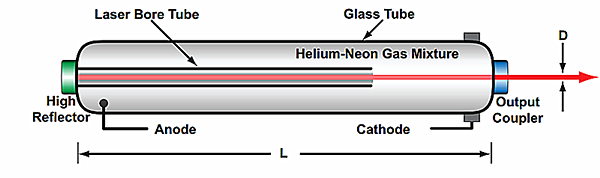

激光器结构

HENE激光器结构：

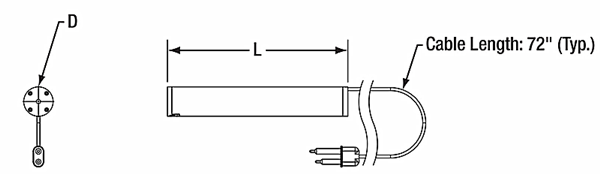

机械结构：


产品型号

直径（D）

长度（L）

HENE005B

42mm

220mm

HENE010B

42mm

260mm

HENE016B

42mm

325mm

HENE016B-P

42mm

325mm
