产品特点

● 内部TEC和热敏电阻

● 2 nm TEC的可调性

● 高斯型光束轮廓绝对对称的高斯型光束轮廓显著简化应用光学设计。

● 小光束发散角，发散角的范围为 20° (1/e2)，可重复再现，方便激光光束传导。

● 光谱宽度窄，凭借光谱宽度通常为 100 MHz 的激光线，此类激光器专为光谱应用而设计。

● 低功率消耗，由于功率消耗仅为数毫瓦，移动应用中可采用电池运行。

● TO46&TEC

● 特定工作条件：激光电流IOP = 2 mA 目标波长λt = 850 nm @ TOP (由TEC调节)

技术参数

电学参数

参数

符号l

测试条件

最小

典型

最大

单位

光功率Power

PP

—

0.1

—

—

mW

阈值电流

ITH

CW,TL =25℃

1

3

5

mA

驱动电流

IOp

PO =0.1mW

—

5

8

mA

激光器正向电压

VLF

PO =0.1mW

—

—

2.3

V

光电效率

η

CW,TL =25℃

0.2

0.4

0.65

mW/mA

激光器TEC控制温度（环境温度25℃）

TLD

—

15

—

35

℃

热敏电阻电流

ITC

—

10

—

100

µA

热敏电阻阻抗

RTH

TL =25℃

9.5

—

10.5

kΩ

制冷器电流

ITEC

TL =25℃, Taround =70℃

—

—

1.2

A

制冷器电压

VTEC

TL =25℃, Taround =70℃

—

—

3.5

V


光纤和连接器

参数

符号

描述

最小

典型

最大

单位

尾纤长度

L

Nufern PM 780-HP

0.98

—

3.5

m

连接器类型

—

FC/APC

—

—

3.5

—


光学特性

参数

符号

测试条件

最小

典型

最大

单位

中心波长

λC

CW

TLD=25～35℃

840

850

860

nm

边模抑制比

SMSR

CW

10

—

—

dB

消光比

ER

IF=5mA

polarization ∥slow axis

18

20

—

dB


绝对最大值

参数

符号

最小

最大

单位

激光器反向电压

VRLMAX

—

8.0

V

正向电流

IFLMAX

—

8.0

mA

工作温度范围

TO

5

45

℃

贮藏温度范围

Tstg

-40

85

℃

热敏电阻温度

—

—

100

℃

制冷器工作电流

—

—

1.9

A

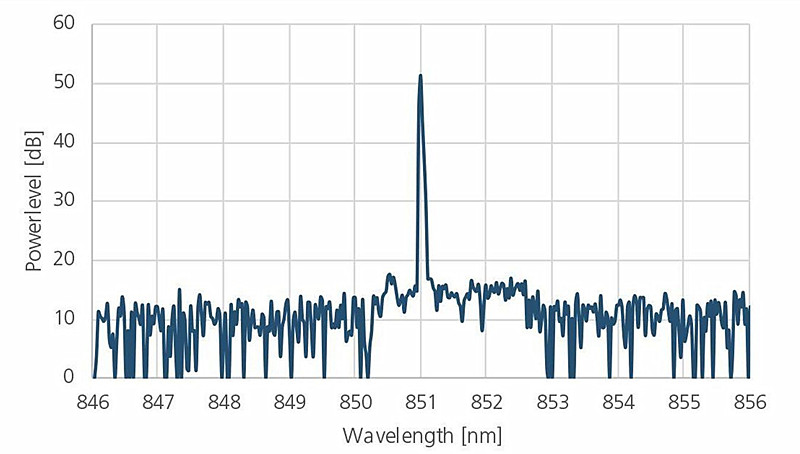

光谱图

高阶模式被强烈抑制，光谱带宽极窄

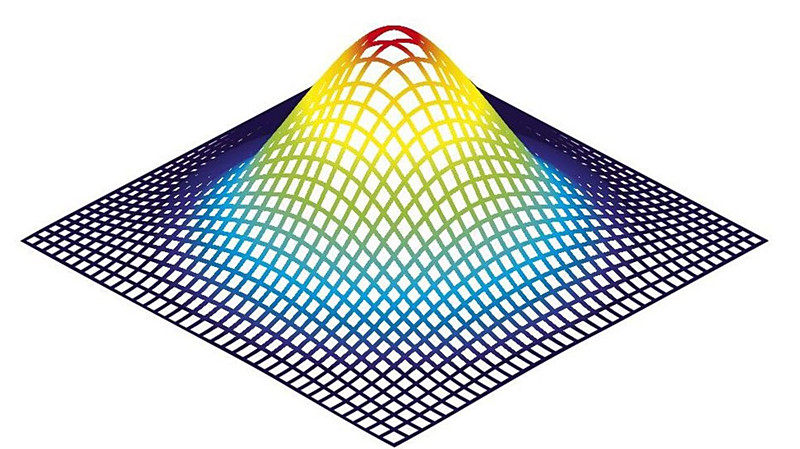

光束轮廓

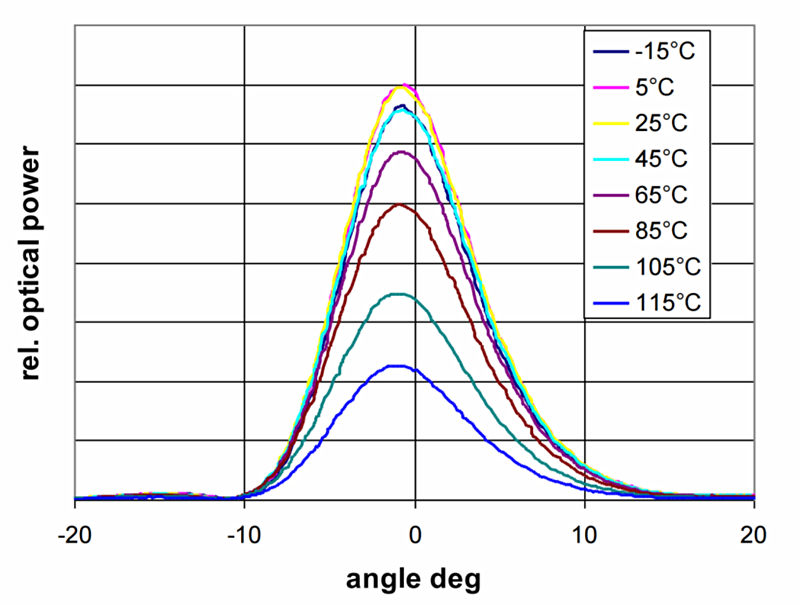

单模 VCSEL 的远场光强分布完全符合高斯模式

LIVT 特性曲线

您将受益于较宽温度范围内的线性性能和低阈值电流

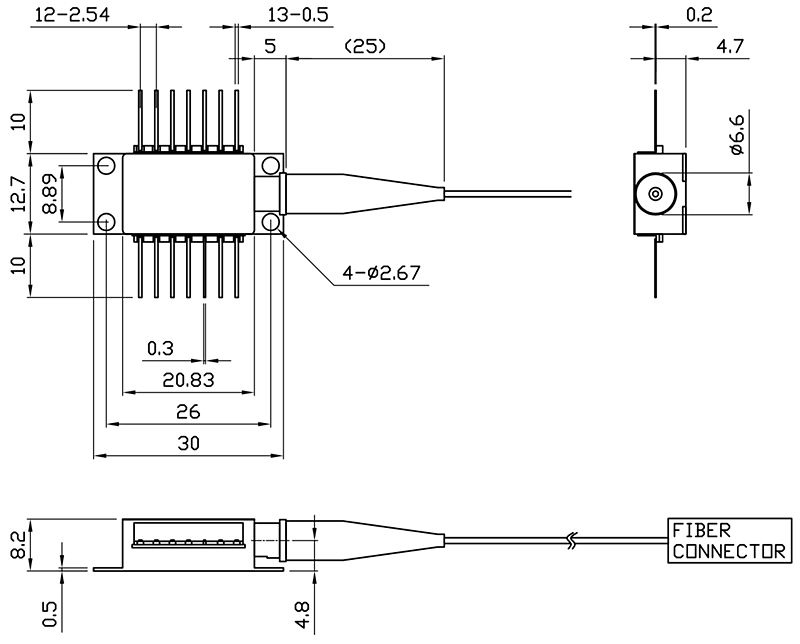

封装及尺寸

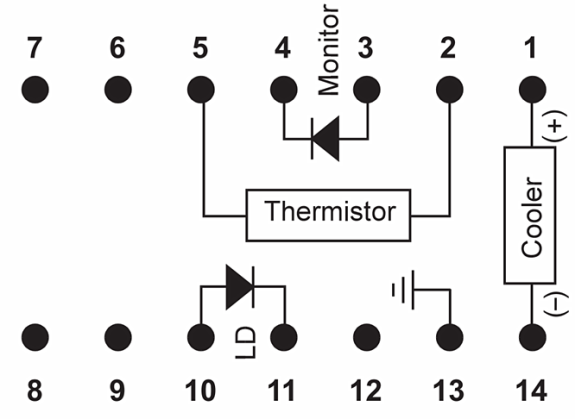

引脚定义

1

Thermoelectric Cooler (+)

8

N/C

2

Thermistor

9

N/C

3

PD Monitor Anode (-)可选

10

laser Anode (+)

4

PD Monitor Cathode (+)可选

11

Laser Cathode (–)

5

Thermistor

12

N/C

6

N/C

13

Case Ground

7

N/C

14

Thermoelectric Cooler (–)
