       pco.dicam C4  高速相机采用单光学输入,pco.dicam C4 高速摄像机由多单元组成,
四个像增强sCMOS相机模块, 快速可交换MCP 像增强管和高分辨率影像传感器。每个模块都有16 bit 动态范围,4百万像素影像传感器功能,信噪比和单光子探测能力。四高速序列光纤数据连接系统至PC。相机可以通过光或
电子触发,高速记录速度可达8满幅影像,1 ns 帧间时间;

图像传感器

芯片类型

科学级 CMOS   (sCMOS)

图像传感器

CIS2521

分辨率(h x v)

2048 x 2048 active pixel

像素大小 (h x v)

6.5 μm x 6.5 μm

芯片大小 / 对角线

13.3 mm x 13.3 mm / 18.8 mm

快门方式

global/snapshot shutter (GS),

global reset - rolling readout   (GR)

MTF

76.9 lp/mm (theoretical)

满阱电子

15 000 e-

读出噪声

1.1rms e- @ pixel scan rate   MHz (tbd5)

动态范围

13 600 : 1 (82.7 dB)

量子效率

60 %

MCP材料光谱响应范围

200nm – 900   nm  (MCP的光电阴极材料为S20)

dark current2

< 0.3 e-/pixel/s @ 5 °C

DSNU

1.0 e- rms

PRNU

< 0.6 %

anti blooming factor

1 : 10 000





图像增强器

类型

高分辨率 MCP6 (6μm channel)

输出窗口

玻璃

光电阴极材料

S20 ; GaAs; GaAsP 可供选择

荧光屏材料

可选P43或P46

像增强器间距

6 μm

像增强器MCP类型

single stage MCP

像增强器的直径

25 mm

图像增强器系统分辨率

> 50 lp/mm @ 5% MTF typical   取决于屏幕材料)

最短门控时间

4 ns



相机特性

相机帧率

up to 104 fps @ 2048 x 2048 pixel  四百万像素高达100帧/s

色阶

16 bit

binning (水平)

x1, x2, x4

binning (垂直)

x1, x2, x4

感兴趣区域 (ROI)

水平: steps of 4 pixels

垂直: steps of 1 pixel

非线性

< 1 %

制冷方式

+7°C stabilized, 1 stage   peltier with forced air (fan)

输入信号

ARM input, electrical trigger (TTL level,   BNC connectors), optical trigger (FOL), shutter disable (high speed TTL   input)

输出信号

gate out monitor & user monitor   output (TTL level, BNC connectors)

数据传输方式

Camera Link HS 光纤传输





帧率表

2048x2048像素                  416fps

2048x256像素                   3200fps

线扫描模式                       大于4000fps


应用领域:

超高速碰撞试验 ; 超声火焰传输 ; 激光消融 ; 电子开关电火花分析 ;超快物理现象 ; 超高速弹道成像 ; 燃烧成像;高压放电;

单光子成像;深紫外成像;超音速检测研究;PIV实验;荧光成像;高分辨率显微镜成像;喷流成像;火焰分析;短时间

物理现象;生物自发光;化学发光;PSP压敏测压;弱光成像;时间分辨光谱;自发光光谱;光谱;快速流分析;弹道学;

电泳;LIF激光诱导荧光;燃烧成像;等离子体聚变;激光诱导击穿光谱(LIBS)等等。

• hypervelocity impact studies  高速碰撞试验

• ultrasonic flame propagation超声火焰传输

• laser ablation 激光消融

• sparks in electrical switches 电子开关火花

• short time physics 短时间物理现象

• ultra speed imaging ballistics 弹道超高速成像

• combustion imaging 燃烧成像

应用案例:

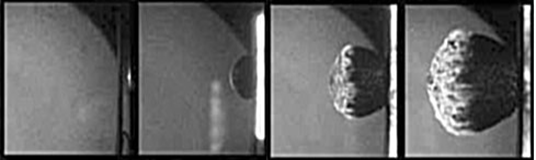

二级轻炮--超高速撞击试验, 超高速弹丸实验

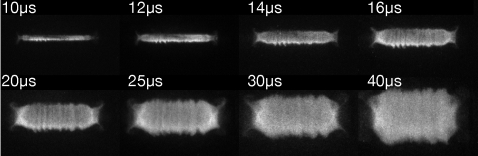

  放电试验

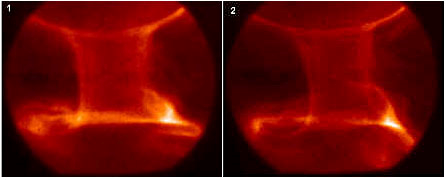

 等离子体试验


 二级轻炮--超高速撞击试验,  超高速弹丸实验
