Edmund光学的反射镜产品包括各种激光、平晶、金属基片、聚焦或专门的反射镜,众多反射镀膜选项包括保护性铝膜、增强型铝膜、保护性银膜、保护性金膜或介电膜。选用合适的反射镀膜选项将能确保所需波长或波长范围获得高反射率。反射镜设计用于激光应用,其已经过优化以用于指定波长范围。另外,反射镜设计用于具有适用于指定激光的损坏阈值的激光应用。金属基片反射镜适合用于那些需要在反射镜和接口之间获得恒定的热膨胀系数的应用。带凹表面的反射镜适合用于光线聚焦应用。

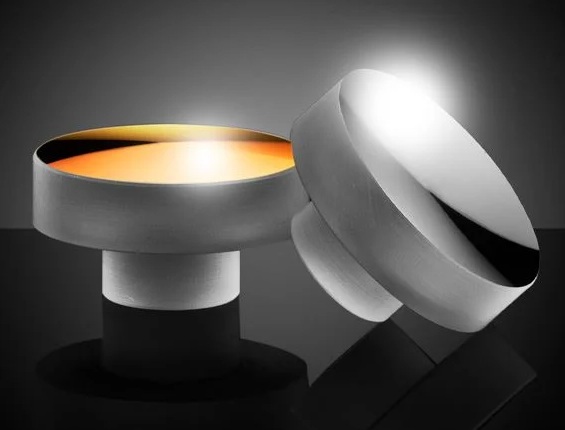

TECHSPEC®有柄反射镜是平面反射镜,设计目的是通过后表面上的柄安装到TECHSPEC 圆形动态安装座上。反射镜与动态安装座之间的所有接触都通过柄实现,从而降低了反射镜光学表面承受的应力。这些反射镜具有单片设计,采用熔融石英制造。与直接安装在动态安装座中的 λ/10 平面反射镜相比,TECHSPEC 有柄反射镜由于采用降低应力的设计,因此在安装时能实现更高的表面平整度。这些反射镜具有标准金属镀膜,包括增强型铝膜、保护型金膜以及保护型银膜。
有柄设计可降低安装时反射镜表面的应力
单片熔融石英构造
金属反射镀膜
专为符合 TECHSPEC® 圆形动态安装座而设计
通用规格
表面平整度: λ/10 基底: Fused Silica
后表面: Fine Grind 表面质量: 20-10
直径 (mm): 25.00 +0.00/-0.10 镀膜类型: Metal
you 效 孔径 (%): 90.00 边缘: Ground, protective
bevel as needed
厚度 (mm): 13.00 ±0.20 兼容调整架: #58-853
杆直径(mm): 12.50 +0.00/-0.10 Stem Length (mm): 6.50 ±0.20
