技术参数

与Mitutoyo的M PLAN APO系列镜头比，本品M Plan Apo系列分辨率更高，保持了长的工作距离，达到衍射极限水平。兼容Mitutoyo标准M26X0.706mm螺纹和，95mm齐焦，可与Mitutoyo显微镜和附件互换。

放大率:

 5X M Plan 高分辨率 无穷远校正物镜 10X M Plan 高分辨率 无穷远校正物镜 20X M Plan 高分辨率   无穷远校正物镜

数字孔径 NA:

0.225

0.45

0.6

工作距离 (mm):

34

19

13

景深(μm):

10.9

2.7

1.5

分辨能力 (μm):

1.5

0.74

0.56

水平视场, 1/2" 传感器:

1.28mm

0.64mm

0.32mm

水平视场, 2/3" 传感器:

1.80mm

0.88mm

0.44mm

视场光阑直径 (mm):

11

11

11

焦距 FL (mm):

40

20

10

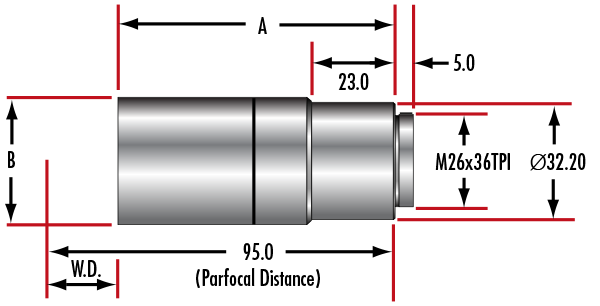

长度 (mm):

61

76

82

Z大直径 (mm):

34

34

34

安装螺纹:

M26 x 36 TPI

M26 x 36 TPI

M26 x 36 TPI

方式:

Infinity Corrected

Infinity Corrected

Infinity Corrected

类型:

Microscope Objective

Microscope Objective

Microscope Objective

重量 (g):

210

205

240



远场校正物镜和镜筒透镜的应用





必须使用镜筒透镜才能使远场校正物镜成像。远场校正物镜和镜筒透镜的应用优势就是使这二者之间留有足够的空间，这样就允许其它光学元件进入系统，例如滤波片或是分束镜片。物镜和镜筒透镜之间的距离（L）是可变的，可是这会影响成像区域尺寸（Φ），下面的方程1和2定义了Φ和L之间的关系。

(1)∅1[mm]=2F1⋅NA" role="presentation" id="MathJax-Element-1-Frame">∅1[mm]=2F1⋅NA∅1[mm]=2F1⋅NA



∅1[mm]=2F1⋅NA" role="presentation">

(2)L[mm]=(∅2−∅1)F2∅" role="presentation" id="MathJax-Element-2-Frame">L[mm]=(∅2−∅1)F2∅L[mm]=(∅2−∅1)F2∅
∅1 (mm) =物镜出瞳
∅2 (mm) =镜筒透镜入瞳直径
F1 (mm) =物镜焦距
F2 (mm) =镜筒透镜焦距
NA =物镜数值孔径



例子:

使用M Plan APO 10X物镜（CCW-144），MT－1镜筒透镜（CCW-774）和2/3”相机，物镜和镜筒透镜在没有渐晕时的Z大空间是多少？

物镜焦距（F1）是20 mm和数值孔径是0.28，这样出瞳直径:

L[mm]=(∅2−∅1)F2∅" role="presentation">

(3)∅1=2⋅20mm⋅0.28=11.2mm" role="presentation" id="MathJax-Element-3-Frame">∅1=2⋅20mm⋅0.28=11.2mm∅1=2⋅20mm⋅0.28=11.2mm



2/3”传感器的对角线是11mm,因此Φ值Z小是11mm，MT-1镜筒透镜的焦距是200mm,它的入瞳直径是24mm,因此，

(4)L=(24mm−11.2mm)200mm11mm=232.7mm" role="presentation" id="MathJax-Element-4-Frame">L=(24mm−11.2mm)200mm11mm=232.7mmL=(24mm−11.2mm)200mm11mm=232.7mm

这样只要是物镜和镜筒透镜之间的距离小于232.7mm就不会有渐晕。



∅1=2⋅20mm⋅0.28=11.2mm" role="presentation">
