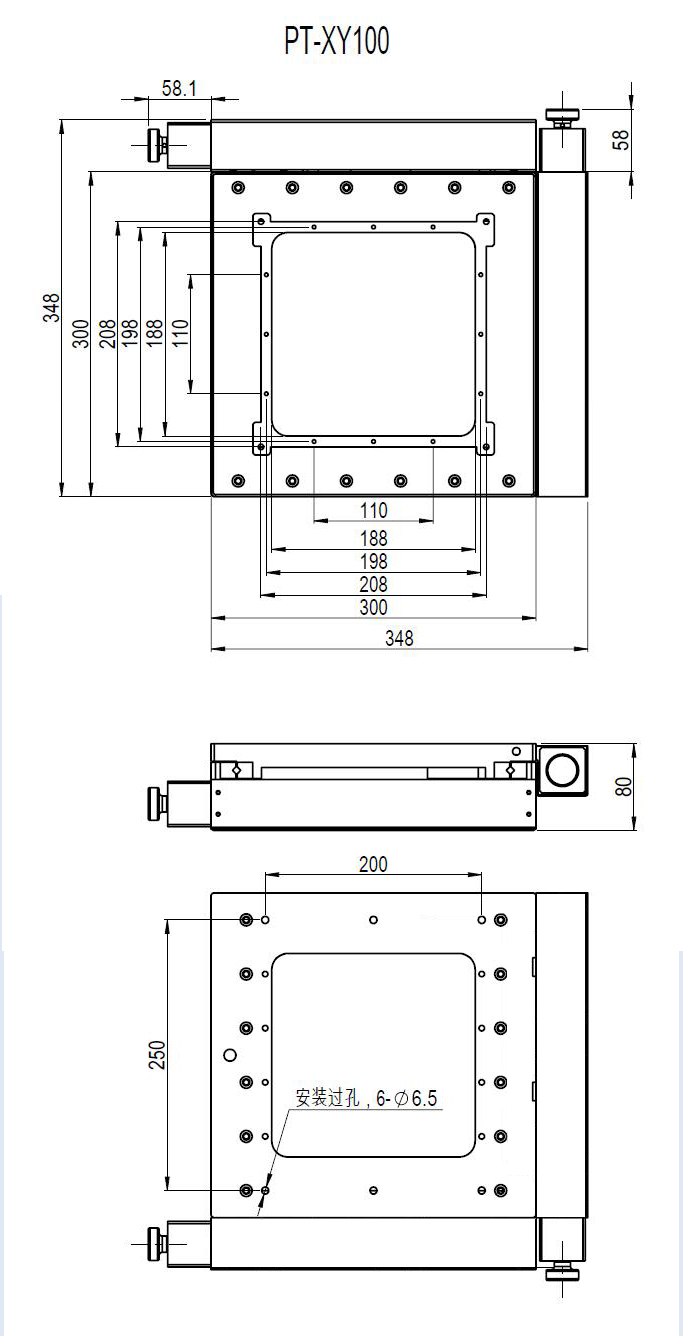

电动整体组合台：PT-XY100
产品特性：
※标配步进电机，公司的运动控制器可对其实现自动化控制
※产品结构小巧轻薄，适合于在轻载，低速的情况下使用，以及科学实验中使用
※高品质精磨丝杠驱动，小导程，相同细分数可达到高的分辨率
※巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到很小
※精密方导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用
※精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高
产品参数为电性能参数

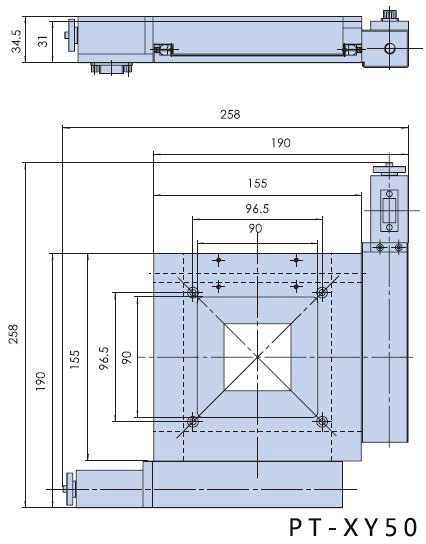

产品型号 | PT-XY100 | PT-XY50 | |
结 构 参数 | X,Y轴行程 | 100 mm | 50mm |
台面尺寸 | 300×300mm | 155x155mm | |
螺杆导程 | 4 mm | 自加工丝杆副 | |
导轨 | 精密交叉滚柱导轨 | 高级交叉滚柱导轨 | |
步进电机（步距角） | 42(1.8°) | 国产普通28（1.8°）电机 | |
主体材料 | 铝合金 | 铝合金 | |
表面处理 | 阳极氧化发黑 | 阳极氧化发黑 | |
台面中心承载 | 50 kg | 10kg | |
平台自量 | 8.3 kg | 3.2kg | |
精 度 参数 | 分辨率 | 20μm（无细分），2.5μm（8细分） | 5μm（无细分），0.625μm（8细分） |
Z大速度 | 40mm /sec | 6mm /sec | |
重复定位精度 | 2μm | 40μm | |
对定位精度 | 3μm | 50μm | |
直线度 | 5μm | 5μm | |
运动平行度 | 15μm | 15μm | |
俯仰 | 50″ | 50″ | |
偏摆 | 25″ | 25″ | |
回程间隙 | 2μm | 2μm | |
丢步 | 2μm | 2μm | |
可加装光栅尺(G) | |||
可换装伺服电机(D)
| |||
