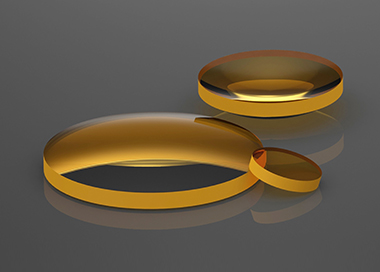

弯月透镜(双面增透@8~12微米)
弯月透镜为凹凸透镜。此透镜具有一个外凸镜面和一个内凹镜面。如果向外的弧度大于向内的弧度，则透镜具有正焦距且用作为放大镜。联合光科技提供不镀膜及镀IR2增透膜的弯月镜片。锗（Ge）基片适合用于红外应用。
特征
材料： | CVD激光级硒化锌（ZnSe） |
设计波长： | 10.6um |
直径误差： | +0.0/-0.1mm |
中心厚度误差: | ±0.2mm |
焦距误差（EFL）： | ±1% |
透镜定心误差: | ＜3弧分 |
表面光洁度: | 40-20 |
倒边 : | |
镀膜 : | 见产品列表 |
材料： | 锗（Ge）单晶 |
设计波长： | 10.6um |
直径误差： | +0.0/-0.1mm |
中心厚度误差: | ±0.2mm |
焦距误差（EFL）： | ±1% |
透镜定心误差: | ＜3弧分 |
表面光洁度: | 40-20 |
倒边 : | 0.2mmX45° |
镀膜 : | 见产品列表 |
产品编号 | 产品名称 | 直径 | 有效焦距 | 镀膜 | 材料 |
150025 | 弯月透镜 D=12.50mm F=25.00mm IR2 CVD激光级硒化锌(ZnSe) | 12.50mm | 25.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150026 | 弯月透镜 D=12.50mm F=50.00mm IR2 CVD激光级硒化锌(ZnSe) | 12.50mm | 50.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150027 | 弯月透镜 D=12.50mm F=75.00mm IR2 CVD激光级硒化锌(ZnSe) | 12.50mm | 75.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150028 | 弯月透镜 D=12.50mm F=100.00mm IR2 CVD激光级硒化锌(ZnSe) | 12.50mm | 100.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150029 | 弯月透镜 D=12.50mm F=150.00mm IR2 CVD激光级硒化锌(ZnSe) | 12.50mm | 150.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150030 | 弯月透镜 D=25.00mm F=25.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 25.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150031 | 弯月透镜 D=25.00mm F=50.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 50.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150032 | 弯月透镜 D=25.00mm F=75.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 75.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150033 | 弯月透镜 D=25.00mm F=100.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 100.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150034 | 弯月透镜 D=25.00mm F=125.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 125.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150035 | 弯月透镜 D=25.00mm F=150.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 150.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150036 | 弯月透镜 D=25.00mm F=200.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 200.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150037 | 弯月透镜 D=25.00mm F=250.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 250.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150038 | 弯月透镜 D=25.00mm F=500.00mm IR2 CVD激光级硒化锌(ZnSe) | 25.00mm | 500.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150039 | 弯月透镜 D=38.05mm F=38.00mm IR2 CVD激光级硒化锌(ZnSe) | 38.05mm | 38.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150040 | 弯月透镜 D=38.05mm F=50.00mm IR2 CVD激光级硒化锌(ZnSe) | 38.05mm | 50.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150041 | 弯月透镜 D=38.05mm F=75.00mm IR2 CVD激光级硒化锌(ZnSe) | 38.05mm | 75.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150042 | 弯月透镜 D=38.05mm F=100.00mm IR2 CVD激光级硒化锌(ZnSe) | 38.05mm | 100.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150043 | 弯月透镜 D=38.05mm F=150.00mm IR2 CVD激光级硒化锌(ZnSe) | 38.05mm | 150.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150044 | 弯月透镜 D=38.05mm F=175.00mm IR2 CVD激光级硒化锌(ZnSe) | 38.05mm | 175.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150045 | 弯月透镜 D=50.00mm F=50.00mm IR2 CVD激光级硒化锌(ZnSe) | 50.00mm | 50.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150046 | 弯月透镜 D=50.00mm F=75.00mm IR2 CVD激光级硒化锌(ZnSe) | 50.00mm | 75.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150047 | 弯月透镜 D=50.00mm F=100.00mm IR2 CVD激光级硒化锌(ZnSe) | 50.00mm | 100.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150048 | 弯月透镜 D=50.00mm F=200.00mm IR2 CVD激光级硒化锌(ZnSe) | 50.00mm | 200.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150049 | 弯月透镜 D=50.00mm F=500.00mm IR2 CVD激光级硒化锌(ZnSe) | 50.00mm | 500.00mm | 双面增透@8~12微米 | CVD激光级硒化锌 |
150056 | 弯月透镜 D=25.00mm F=25.00mm IR2 锗(Ge)单晶 | 25.00mm | 25.00mm | 双面增透@8~12微米 | 锗单晶 |
150057 | 弯月透镜 D=25.00mm F=30.00mm IR2 锗(Ge)单晶 | 25.00mm | 30.00mm | 双面增透@8~12微米 | 锗单晶 |
150058 | 弯月透镜 D=25.00mm F=35.00mm IR2 锗(Ge)单晶 | 25.00mm | 35.00mm | 双面增透@8~12微米 | 锗单晶 |
150059 | 弯月透镜 D=50.00mm F=50.00mm IR2 锗(Ge)单晶 | 50.00mm | 50.00mm | 双面增透@8~12微米 | 锗单晶 |
150060 | 弯月透镜 D=50.00mm F=75.00mm IR2 锗(Ge)单晶 | 50.00mm | 75.00mm | 双面增透@8~12微米 | 锗单晶 |
150061 | 弯月透镜 D=50.00mm F=100.00mm IR2 锗(Ge)单晶 | 50.00mm | 100.00mm | 双面增透@8~12微米 | 锗单晶 |
弯月透镜(未镀膜)
弯月透镜为凹凸透镜。此透镜具有一个外凸镜面和一个内凹镜面。如果向外的弧度大于向内的弧度，则透镜具有正焦距且用作为放大镜。联合光科技提供不镀膜及镀IR2增透膜的弯月镜片。锗（Ge）基片适合用于红外应用。
特征
材料： | CVD激光级硒化锌（ZnSe） |
设计波长： | 10.6um |
直径误差： | +0.0/-0.1mm |
中心厚度误差: | ±0.2mm |
焦距误差（EFL）： | ±1% |
透镜定心误差: | ＜3弧分 |
表面光洁度: | 40-20 |
倒边 : | 0.2mmX45° |
镀膜 : | 见产品列表 |
材料： | 锗（Ge）单晶 |
设计波长： | 10.6um |
直径误差： | +0.0/-0.1mm |
中心厚度误差: | ±0.2mm |
焦距误差（EFL）： | ±1% |
透镜定心误差: | ＜3弧分 |
表面光洁度: | 40-20 |
倒边 : | 0.2mmX45° |
镀膜 : | 见产品列表 |
产品编号 | 产品名称 | 直径 | 有效焦距 | 镀膜 | 材料 |
150000 | 弯月透镜 D=12.50mm F=25.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 12.50mm | 25.00mm | 未镀膜 | CVD激光级硒化锌 |
150001 | 弯月透镜 D=12.50mm F=50.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 12.50mm | 50.00mm | 未镀膜 | CVD激光级硒化锌 |
150002 | 弯月透镜 D=12.50mm F=75.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 12.50mm | 75.00mm | 未镀膜 | CVD激光级硒化锌 |
150003 | 弯月透镜 D=12.50mm F=100.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 12.50mm | 100.00mm | 未镀膜 | CVD激光级硒化锌 |
150004 | 弯月透镜 D=12.50mm F=150.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 12.50mm | 150.00mm | 未镀膜 | CVD激光级硒化锌 |
150005 | 弯月透镜 D=25.00mm F=25.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 25.00mm | 未镀膜 | CVD激光级硒化锌 |
150006 | 弯月透镜 D=25.00mm F=50.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 50.00mm | 未镀膜 | CVD激光级硒化锌 |
150007 | 弯月透镜 D=25.00mm F=75.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 75.00mm | 未镀膜 | CVD激光级硒化锌 |
150008 | 弯月透镜 D=25.00mm F=100.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 100.00mm | 未镀膜 | CVD激光级硒化锌 |
150009 | 弯月透镜 D=25.00mm F=125.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 125.00mm | 未镀膜 | CVD激光级硒化锌 |
150010 | 弯月透镜 D=25.00mm F=150.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 150.00mm | 未镀膜 | CVD激光级硒化锌 |
150011 | 弯月透镜 D=25.00mm F=200.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 200.00mm | 未镀膜 | CVD激光级硒化锌 |
150012 | 弯月透镜 D=25.00mm F=250.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 250.00mm | 未镀膜 | CVD激光级硒化锌 |
150013 | 弯月透镜 D=25.00mm F=500.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 25.00mm | 500.00mm | 未镀膜 | CVD激光级硒化锌 |
150014 | 弯月透镜 D=38.05mm F=38.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 38.05mm | 38.00mm | 未镀膜 | CVD激光级硒化锌 |
150015 | 弯月透镜 D=38.05mm F=50.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 38.05mm | 50.00mm | 未镀膜 | CVD激光级硒化锌 |
150016 | 弯月透镜 D=38.05mm F=75.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 38.05mm | 75.00mm | 未镀膜 | CVD激光级硒化锌 |
150017 | 弯月透镜 D=38.05mm F=100.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 38.05mm | 100.00mm | 未镀膜 | CVD激光级硒化锌 |
150018 | 弯月透镜 D=38.05mm F=150.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 38.05mm | 150.00mm | 未镀膜 | CVD激光级硒化锌 |
150019 | 弯月透镜 D=38.05mm F=175.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 38.05mm | 175.00mm | 未镀膜 | CVD激光级硒化锌 |
150020 | 弯月透镜 D=50.00mm F=50.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 50.00mm | 50.00mm | 未镀膜 | CVD激光级硒化锌 |
150021 | 弯月透镜 D=50.00mm F=75.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 50.00mm | 75.00mm | 未镀膜 | CVD激光级硒化锌 |
150022 | 弯月透镜 D=50.00mm F=100.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 50.00mm | 100.00mm | 未镀膜 | CVD激光级硒化锌 |
150023 | 弯月透镜 D=50.00mm F=200.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 50.00mm | 200.00mm | 未镀膜 | CVD激光级硒化锌 |
150024 | 弯月透镜 D=50.00mm F=500.00mm 未镀膜 CVD激光级硒化锌(ZnSe) | 50.00mm | 500.00mm | 未镀膜 | CVD激光级硒化锌 |
150050 | 弯月透镜 D=25.00mm F=25.00mm 未镀膜 锗(Ge)单晶 | 25.00mm | 25.00mm | 未镀膜 | 锗单晶 |
150051 | 弯月透镜 D=25.00mm F=30.00mm 未镀膜 锗(Ge)单晶 | 25.00mm | 30.00mm | 未镀膜 | 锗单晶 |
150052 | 弯月透镜 D=25.00mm F=35.00mm 未镀膜 锗(Ge)单晶 | 25.00mm | 35.00mm | 未镀膜 | 锗单晶 |
150053 | 弯月透镜 D=50.00mm F=50.00mm 未镀膜 锗(Ge)单晶 | 50.00mm | 50.00mm | 未镀膜 | 锗单晶 |
150054 | 弯月透镜 D=50.00mm F=75.00mm 未镀膜 锗(Ge)单晶 | 50.00mm | 75.00mm | 未镀膜 | 锗单晶 |
150055 | 弯月透镜 D=50.00mm F=100.00mm 未镀膜 锗(Ge)单晶 | 50.00mm | 100.00mm | 未镀膜 | 锗单晶 |
