TECHSPEC®远心背光光源利用远心设计原理，将真正平行的光线照射在物体上，产生高对比度剪影图像。标准背光源可以产生漫反射，避免形成光斑，但也会降低边缘对比度. TECHSPEC®远心背光光源通过平行光线（非漫反射）提高边缘对比度，从而增强测量准确性。与远心成像镜头结合使用时，这种照明器特别适合需要准确测量的机器视觉应用，而且可以与 8mm 同轴 LED 或 ¼” (0.312”) 光纤光导一起使用.

注意:操作时还需要另外提供光源及其电源.

技术信息

技术信息



为什么使用远心照明?

Clear Edge Silhouette from Telecentric Illuminator System

Blurry Edges from Standard Backlight System

Collimated Light Rays from a Telecentric Illuminator

Diffuse Reflections from a Standard Backlight

　　　　　　　　　　　　　　　　　　　　　　　　　　　
图 1: 比较使用远心照明（左）与使用传统背光照明（右）所达到的边缘对比度。远心照明的平行光可提供高对比度轮廓，而标准背光照明的漫反射产生的边缘则模糊不清.

了解更多



数值孔径 (NA) 匹配的重要性

Underfilling occurs if the NA of the illumination source is smaller than the NA of the imaging lens, reducing contrast and resulting in loss of object information. Green lines represent the NA of the illumination source and blue lines represent the NA of the imaging lens.

图 2a: 如照明源的 NA 小于成像镜头的 NA，会出现填充不足，导致对比度降低和物体信息损失。绿线表示照明源的 NA，蓝线表示成像镜头的 NA.

Overfilling occurs if the NA of the illumination source is larger than the NA of the imaging lens, causing some light to be wasted. Overfilling is preferable than underfilling, but the NA’s should be as close as possible to reduce the amount of light loss.

图 2b: 若照明源的 NA 大于成像镜头的 NA，会出现过度填充，导致某些光线浪费。过度填充的情况好于填充不足，但是 NA 应该尽可能靠近以减少光线的损失.

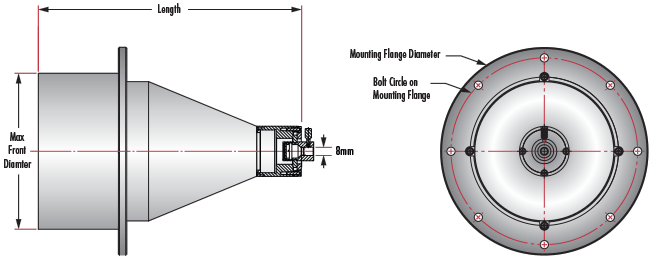

通用规格

Light Mount Inner Diameter (mm):

8

Type of Illumination:

Specialty

几何:

Backlight

生产商:

EO
