金属线栅偏光镜，在两个玻璃窗口间嵌入细铝线™薄层。金属线栅偏光镜是偏光膜和分格全像偏光镜的替代产品，可提供高传输率和最大的工作温度。当在正常入射条件下使用时，该偏光镜在 ±25° 的锥角下保持恒定性能。参考标记可显示偏光轴和盖玻璃侧
注意: 为确保最佳性能，输入光线应朝向盖玻璃侧。
金属线栅偏光镜的构造如下：将细金属线™ 附于第一个窗口，然后将薄盖玻璃盖在金属线栅表面，保护金属线免受损坏。光线将通过线栅面的双折射性质而被偏振。在入射光到达线栅时，P 偏振光将接触到电介质并被透射过去，而 S 偏振光则会接触到反射镜并被反射。
涂层规格:
Ravg <1% @ 400 - 700nm (Back of Substrate and Both Sides of Cover Glass)
表面质量:
80-50
对准公差 (°) :
±1.0
工作温度 (°C):
-40 to +200
基底:
厚度 (mm):
1.53
消光比:
100:1 @ 450nm, 200:1 @ 550nm, 340:1 @ 650nm
构造 :
Wire Grid
波长范围 (nm):
420 - 700

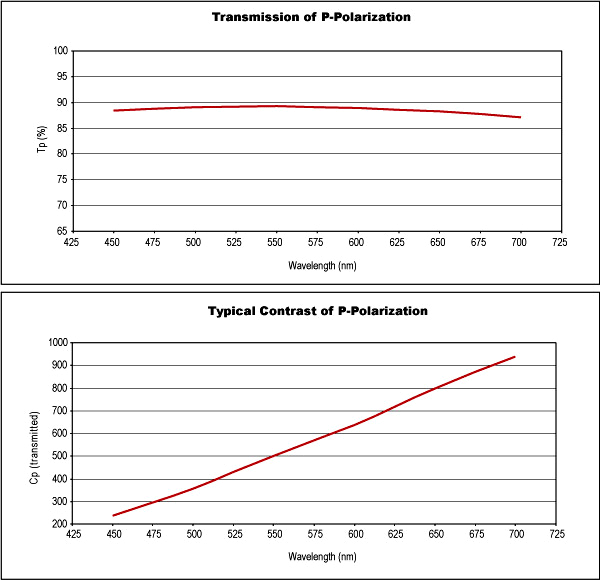

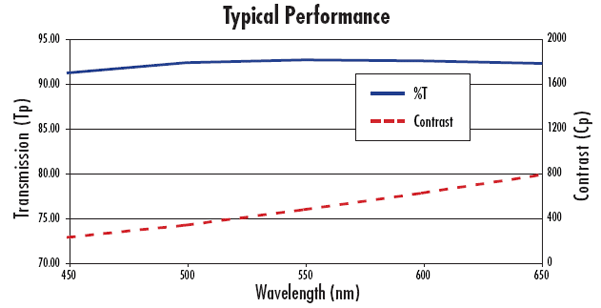

透射率 (%) :
90 (typical @ 550nm)
传输容差 (%):
±2.5 @ 420 - 700nm
尺寸容差 (mm):
±0.2
厚度容差 (mm):
±0.20
入射角 (°):
0 ±20
热膨胀:
31.7 x 10-7/°C
注意 :
When the Reference Mark is orientated to the 3 or 9 o'clock position, the transmission axis runs left to right.
涂层:
BBAR (400-700nm)
