振荡是将可用激光波长转换成蓝绿色和近红外光谱区域的重要过程。
| 化学式 | KNbO3 |
| 晶体结构 | 斜方，mm2 |
| 晶格参数 | a = 5.6896Å, b = 3.9692Å, c = 5.7256Å |
| 质量密度 | 4.617 g/cm3 |
| 熔点 | 1333 K |
| 居里温度 | 498 K |
| 介电轴和结晶轴的分配 | X, Y, Z ⇒ b, a, c |
| P = 0.101325MPa时的比热cp | cp = 767 J/kgK |
| 导热系数 | κ > 3.5 W/mK |
| 热膨胀 | aa=5.010×10-6/℃; ab=1.410×10-5/℃; ac=5.010×10-7/℃ |
线性光学性质| 属性 | 数值 |
| 透明范围 | 400-5500 nm |
| 红外截止波长 | 5.5 μm |
| 吸收损失 | <=1%/cm 在1064 nm |
| 损坏阈值 | <= 4 J / cm2在527 nm（500ps，单脉冲） |
| <= 6 J / cm2在1054 nm（700ps，单脉冲） |
非线性光学性质| 属性 | 数值 |
| 非线性光学系数 | d31=-15.8 pm/V, d32=-18.3 pm/V at 1064 nm |
| 最短SHG波长 | 425 nm（Ⅰ型NCPM，y切或a切） |
| Ⅰ型SHG的接受角为1064 nm | Dq = 0.24 mrad / cm（内部） |
| Ⅰ型SHG的接受温度为1064 nm | DT=0.3 ℃/cm |
线性吸收系数| λ [μm] | α [cm−1] | Note |
| 0.423 | 0.13 ± 0.02 | 沿轴，E || c |
| 0.458–0.515 | 0.04–0.07 |
|
| 0.8–1.1 | 0.001–0.003 |
|
| 0.82 | 0.015 |
|
| 0.846 | 0.000034 ± 0.000022 | 沿轴，E || b |
| 1.0642 | 0.0018–0.0025 | 沿b轴 |
| 3 | 0.05 | 沿c轴 |
| 0.03 | 沿a轴 |
| 3.5 | 0.05 | 沿c轴 |
| 0.02 | 沿a轴 |
| 4 | 0.08 | 沿c轴 |
| 0.08 | 沿a轴 |
| 4.5 | 0.27 | 沿c轴 |
| 0.45 | 沿a轴 |
| 5 | 1.21 | 沿c轴 |
| 1.85 | 沿a轴 |
| 5.5 | 7.6 | 沿c轴 |
| 4.9 | 沿a轴 |
双光子吸收系数| λ [μm] | τp [ns] | β × 1011 [cm/W] |
| 0.846 | CW | 320 ± 50 |
T = 295K时的折射率实验值| λ [μm] | nX | nY | nZ |
| 0.43 | 2.4974 | 2.4145 | 2.2771 |
| 0.488 | 2.4187 | 2.3527 | 2.2274 |
| 0.514 | 2.3951 | 2.3337 | 2.2121 |
| 0.633 | 2.3296 | 2.2801 | 2.1687 |
| 0.86 | 2.2784 | 2.2372 | 2.1338 |
| 1.064 | 2.2576 | 2.2195 | 2.1194 |
| 1.5 | 2.2341 | 2.1992 | 2.1029 |
| 2 | 2.2159 | 2.1832 | 2.0899 |
| 2.5 | 2.1981 | 2.1674 | 2.0771 |
| 3 | 2.1785 | 2.1498 | 2.063 |
非线性折射率γ| λ [μm] | γ × 1015 [cm2/W] | Note |
| 0.85 | 1.87 ± 0.35 | 沿Y |
有效二阶非线性系数| XY平面 | deeo = d32 sin2 φ + d31 cos2 φ |
| YZ平面 | dooe = d32 sin θ |
| XZ平面，θ<Vz | doeo = deoo = d31 sin θ |
| XZ平面，θ> Vz | dooe = d31 sin θ |
二阶非线性系数的绝对值| |d32(0.852 μm)| = 11.0 ± 0.6 pm/V |
| |d33(0.852 μm)| = 22.3 ± 1.1 pm/V |
| |d24(1.064 μm)| = 12.5 ± 0.6 pm/V |
| |d32(1.064 μm)| = 10.8 ± 0.6 pm/V |
| |d33(1.064 μm)| = 19.6 ± 1.0 pm/V |
| |d32(1.313 μm)| = 9.2 ± 0.5 pm/V |
| |d33(1.313 μm)| = 16.1 ± 0.8 pm/V |
二阶非线性系数的相对值| |d15(1.064 μm)| = (41.2 ± 0.8) × d11(SiO2) = 12.4 ± 0.2 pm/V |
| |d24(1.064 μm)| = (42.8 ± 0.8) × d11(SiO2) = 12.8 ± 0.2 pm/V |
| |d31(1.064 μm)| = (39.5 ± 0.6) × d11(SiO2) = 11.9 ± 0.2 pm/V |
| |d32(1.064 μm)| = (45.7 ± 0.6) × d11(SiO2) = 13.7 ± 0.2 pm/V |
| |d33(1.064 μm)| = (68.5 ± 0.6) × d11(SiO2) = 20.6 ± 0.2 pm/V |
相位匹配角的实验值（T = 293 K）| 相互作用波长[μm] | φexp [deg] | θexp [deg] |
| XY平面，θ=90◦ |
| SHG, e + e ⇒ o |
| 0.946 ⇒ 0.473 | ≈30 |
|
| 4.7599 ⇒ 2.37995 | 69.9 |
|
| YZ 平面, φ = 90◦ |
| SHG, o + o ⇒ e |
| 0.86 ⇒ 0.43 |
| 83.5 |
| 0.89 ⇒ 0.445 |
| 70.7 |
| 0.92 ⇒ 0.46 |
| 64 |
| 0.94 ⇒ 0.47 |
| 60.5 |
| 1.0642 ⇒ 0.5321 |
| 46.4 |
| 1.3188 ⇒ 0.6594 |
| 30.6 |
| 1.3382 ⇒ 0.6691 |
| 29.7 |
| 3.5303 ⇒ 1.76515 |
| 37.3 |
| 4.7291 ⇒ 2.36455 |
| 77.3 |
| SFG, o + o ⇒ e |
| 1.3188 + 0.6594 ⇒ 0.4396 |
| 62.3 |
| 1.3188 + 1.0642 ⇒ 0.5889 |
| 37.7 |
| 4.7762 + 3.1841 ⇒ 1.9105 |
| 46.6 |
| 5.2955 + 3.5303 ⇒ 2.1182 |
| 59.5 |
| XZ 平面, φ = 0◦, θ > Vz |
| SHG, o + o ⇒ e |
| 1.0642 ⇒ 0.5321 |
| 70.4 |
| 1.3188 ⇒ 0.6594 |
| 56.8 |
| 1.3382 ⇒ 0.6691 |
| 56.2 |
| 3.5303 ⇒ 1.76515 |
| 58.8 |
| SFG, o + o ⇒ e |
| 1.3188 + 1.0642 ⇒ 0.5889 |
| 62.6 |
| 5.2955 + 3.5303 ⇒ 2.1182 |
| 86.1 |
NCPM温度的实验值| 相互作用波长[μm] | T [◦C] |
| 沿X轴 |
| SHG, type I |
| 0.972 ⇒ 0.486 | −20 |
| 0.982 ⇒ 0.491 | 18.7 |
| 0.986 ⇒ 0.493 | 20 |
| 0.988 ⇒ 0.494 | 20 |
| 1.047 ⇒ 0.5235 | 162 |
| 1.0642 ⇒ 0.5321 | 178 |
| 沿Y轴 |
| SHG, type I |
| 0.8385 ⇒ 0.41925 | −34.2 |
| 0.8406 ⇒ 0.4203 | −28.3 |
| 0.842 ⇒ 0.421 | −22.8 |
| 0.846 ⇒ 0.423 | -11.5 |
| 0.856 ⇒ 0.428 | 15 |
| 0.857 ⇒ 0.4285 | 20 |
| 0.8593 ⇒ 0.42965 | 20 |
| 0.86 ⇒ 0.43 | 22 |
| 0.8615 ⇒ 0.43075 | 30 |
| 0.862 ⇒ 0.431 | 34 |
| 0.879 ⇒ 0.4395 | 70 |
| 0.9289 ⇒ 0.46445 | 158 |
| 0.95 ⇒ 0.475 | 180 |
| SFG, type I |
| 0.6764 + 1.0642 ⇒ 0.41355 | -4 |
| 0.6943 + 1.0642 ⇒ 0.42017 | 27.2 |
内部角带宽的实验值| 相互作用波长[μm] | T [◦C] | θpm [deg] | Δθint [deg] | Δφint [deg] |
| XZ平面，φ=0◦ |
| SHG, o + o ⇒ e |
| 1.0642 ⇒ 0.5321 | 20 | 71 | 0.013–0.014 |
|
| 沿Y轴 |
| SHG, type I |
| 0.857 ⇒ 0.4285 | 20 | 90 | 0.659 | 1.117 |
温度带宽的实验值| 相互作用波长[μm] | T [◦C] | θpm [deg] | ΔT [◦C] |
| 沿X轴 |
| SHG, type I |
| 0.982 ⇒ 0.491 | 18.7 | 90 | 0.95 |
| 1.0642 ⇒ 0.5321 | 181 | 90 | 0.27–0.32 |
| 沿Y轴 |
| SHG, type I |
| 0.8385 ⇒ 0.41925 | −34.2 | 90 | 0.27 |
| 0.842 ⇒ 0.421 | −22.8 | 90 | 0.3 |
| 0.855 ⇒ 0.4275 | 26.4 | 90 | 0.265 |
| 0.92 ⇒ 0.46 | 163.5 | 90 | 0.285 |
| SFG, type I |
| 0.6764 + 1.0642 ⇒ 0.41355 | -4 | 90 | 0.35 |
T = 295 K时温度带宽的实验值| 相互作用波长[μm] | θexp [deg] | ΔT [◦C] |
| YZ 平面, φ = 90◦ |
| SHG, o + o ⇒ e |
| 1.0642 ⇒ 0.5321 | 46.4 | 0.39 |
| 1.3382 ⇒ 0.6691 | 29.7 | 0.59 |
| 3.5303 ⇒ 1.76515 | 37.1 | 2.3 |
| SFG, o + o ⇒ e |
| 5.2955 + 3.5303 ⇒ 2.1182 | 59.5 | 2.4 |
| XZ 平面, φ = 0◦, θ >Vz |
| SHG, o + o ⇒ e |
| 1.0642 ⇒ 0.5321 | 71.4 | 0.77 |
| 1.3382 ⇒ 0.6691 | 56.2 | 2.2 |
| 3.5303 ⇒ 1.76515 | 58.1 | 10.1 |
非临界SHG的温度调节（λ1以μm为单位，T以℃为单位）。| 沿X轴 | λ1 = 0.97604 + 2.53 × 10−4 T + 1.146 × 10−6 T 2 |
| 沿Y轴 | λ1 = 0.85040 + 2.94 × 10−4 T + 1.234 × 10−6 T 2 |
非临界SHG工艺的双折射温度变化| 沿X轴(1.0642 μm ⇒ 0.5321 μm) | 1.10 × 10−4 K−1 |
| 沿Y轴(0.92 μm ⇒ 0.46 μm) | 1.43 × 10−4 K−1 |
激光诱导的表面损伤阈值| λ [μm] | τp [ns] | Ithr [GW/cm2] | Note |
| 0.527 | 0.5 | 8.8–9.4 | 沿b轴，E || c |
| 12–15 | 沿b轴，E⊥c |
| 0.5321 | 25 | 0.15–0.18 |
|
| 10 | 0.055 |
|
| 0.8 | 0.0002 | >200 | 1 kHz |
| 1.047 | 11 | >0.03 | 4 kHz, 2000小时 |
| 1.054 | 0.7 | 11 | 沿a轴，E⊥c |
| 18 | 沿b轴，E⊥c |
| 37 | 沿b轴，E || c |
| 1.0642 | 25 | 0.15–0.18 |
|
| 0.1 | >100 |
|
光谱 |  |

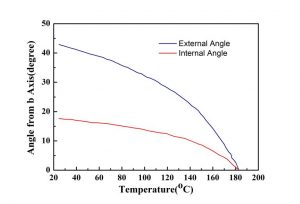

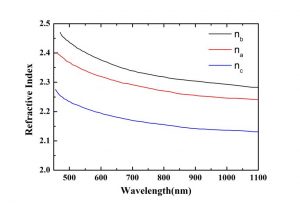

KNbO3-相位匹配角的温度变化 | 室温下KNbO3的折射率分散 |
 |  |

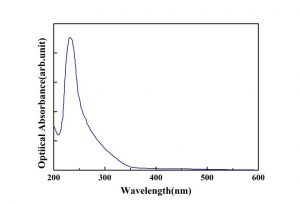

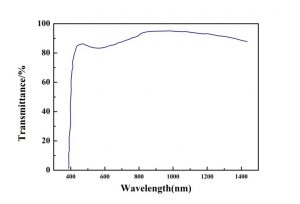

KNbO3-透射光谱 | KNbO3-光学吸收 |
特点非线性光学系数大
光照射下的高稳定性
非线性光学系数高
出色的光折变特性
有利的相位匹配特性
应用
电光学和非线性光学
激光二极管的光折变应用
近红外中的动态全息和光学相位共轭
光波导
光学二次谐波产生（SHG）
倍频器
