掺钕氟磷酸盐玻璃具有非线性系数低，荧光寿命高，易于大规模制备，玻璃成型性能优良，结晶稳定性好等特点，可以满足高能激光系统的储能和放大要求。两种NF玻璃。
| NF1 | NF2 |
| NdF3 （重量％） | 0.88 | 1.07 |
| Nd3+浓度（1020ions / cm3） | 0.2±0.1 | 1.2±0.1 |
| 受激发射截面（10-20cm2） | 2.7±0.1 | 3.4±0.1 |
| 1053nm（μsec）的寿命 | ≥515(NdF3:0.53wt%) | ≥430(NdF3:0.53wt%) |
| ≥495(NdF3:1.07wt%) | ≥410(NdF3:1.07wt%) |
| 有效带宽（nm） | 32.8 | 30.4 |
| 荧光峰波长（nm） | 1053 | 1053 |
| 吸收系数（cm-1） | ≤0.001(1053nm) | ≤0.001(1053nm) |
| ≤0.04(400nm) | ≤0.04(400nm) |
| ≤0.08(3333nm) | ≤0.08(3333nm) |
| NF1 | NF2 |
| 非线性折射率系数n2（×10-13e.s.u） | ≤0.6 | ≤0.86 |
| 折射率（1053nm） | 1.464±0.003 | 1.514±0.003 |
| 阿贝值 | 88 | 77 |
| dn / dT | -8.84 | -8.6 |
| NF1 | NF2 |
| 转变温度（℃） | 450 | 490 |
| 软化温度（℃） | 491 | 528 |
| Coeff。 线性热膨胀系数（10-7 / K）（50〜100℃） | 152 | 142 |
| 热系数 光程长度（10-6 / K）（50〜100℃） | -1.86 | -1.2 |
| 导热系数（25℃）（W / mK） | 0.865 |
|
| NF1 | NF2 |
| 密度g / cm3 | 3.65 | 3.68 |
| 杨氏模量（G Pa） | 73 | 76 |
| 努氏硬度（kg / cm2） | 343 | 423 |
| 断裂韧性（MPa·m1 / 2） | 0.35 | 0.58 |

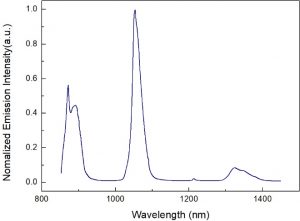

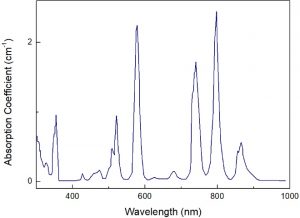

吸收和发射光谱
特点
非线性系数低
荧光寿命高
良好的玻璃成型性能
良好的结晶稳定性
热膨胀系数高
应用
激光放大器
微结构光纤激光器（MOF）
高平均功率激光
高能激光聚变系统
