N41 掺钕磷酸盐玻璃具有高受激发射截面，低非线性折射率和良好的热特性，特别适用于高功率激光设备。N41 具有比N21 和N31 低的折射率。
| Nd2O3 (wt%) | 4.6 |
| Nd3+ conc.(1020ions/cm3) | 4.3±0.1 |
| 受激发射截面（10-20cm2） | (10-20cm2) 3.9±0.1 |
| 1053nm（μsec）的寿命 | ≥370(Nd2O3：0.5wt%) |
| ≥360(Nd2O3：1.2wt%) |
| ≥315(Nd2O3：3.5wt%) |
| ≥310(Nd2O3：4.6wt%) |
| 有效带宽（nm） | 25.5 |
| 荧光峰波长（nm） | 1053 |
| 吸收系数（cm-1） | ≤0.0015(1053nm) |
| ≤0.25(400nm) |
| ≤1.5(3333nm) |
| 非线性折射率系数n2（×10-13e.s.u） | ≤1.04 |
| 折射率（1053nm） | 1.504±0.003 |
| 阿贝值 | 68.2 |
| 转变温度 （℃） | 467 |
| 软化温度 （℃） | 503 |
| 线性热膨胀系数（10-7 / K）（30〜100℃） | 129 |
| 密度g / cm3 | 2.62 |
| 杨氏模量（G Pa） | 52.4 |
| 泊松比 | 0.25 |
| 努氏硬度（kg / cm2） | 347 |
| 断裂韧性（MPa·m1 / 2） | 0.62 |
| Dw (H2O 98℃) (mg/(cm2/day)) | 0.41 |

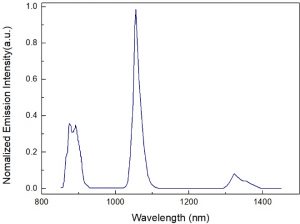

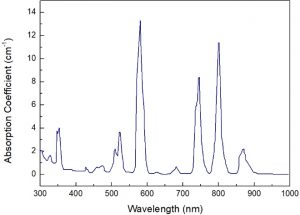

特点
应用
