Cr：ZnSe激光晶体具有以下优点：通常没有激发态吸收和上位能转换，极宽的吸收带和大的发射截面，在室温下具有极好的荧光量子效率和超宽的发射宽度以及良好的化学和机械性能特性，使其成为高效，强大的可调谐中红外激光的极佳来源。Cr：ZnSe激光晶体由于中红外波段是大气的窗口，因此在光通信、污染气体检测、工业燃烧产物测试等领域具有重要的应用前景。
| 晶体结构 | 立方 |
| 泊松比 | 0.28 |
| 厚度/直径公差 | ±0.05mm |
| 方向公差 | < 0.5° |
| 表面平整度 | <λ/8@632nm |
| 波前失真 | <λ/4@632nm |
| 表面质量 | 10-5(MIL-O-13830A) |
| 平行性 | 30〞 |
| 垂直性 | 15ˊ |
| 通光孔径 | >90% |
| 倒角 | <0.2×45° |
| 熔点 | 1520 ºC |
| 热膨胀系数 @20ºC | 1.5×10-6/ºC |
| 导热系数。 @20ºC | 14 W/m/ºK |
| 比热 | 0.79 J/g K |
| 密度 | 5.27 g/cm³ |
| 耐久努氏硬度 | 112 kgf/mm² |
| 莫氏硬度 | 8.5 |
| 杨氏模量 | 67 GPa |
| 断裂模量 | 55 MPa |
| 取向 | <111>or <100> |

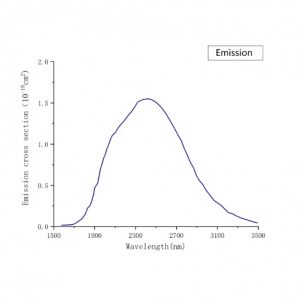

| 激光波长 | 2150 – 2600 nm |
| 发射线宽 | <1 nm |
| 发射截面（@ 1064nm） | 9×10-19 cm² |
| 本征损失@ 1064nm | <0.003 cm-1 |
| 折射率（n）@ 1650nm | 2.455 |
| 热光学系数（dn / dT）@nm | 61×10-6/ºC |
特点
广泛的可调性（从2.1-3.1μm发射）

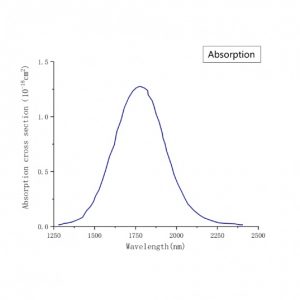

宽吸收带
大增益截面（σ发射〜9 × 10-19 cm2）
激发态吸收的最小问题（不允许上能级激发态的自旋跃迁）
高导热性比YAG好（ZnSe为18w/m·K，YAG为13w/m·K）
高IR（0.6-20μm）透明度
应用
手术
遥感
牙科学
自由空间通讯
军事应用
