Cr，Tm，Ho：YAG是由氙灯或二极管泵浦的高效激光晶体，波长为2.1μm。泵浦源主要来自被Cr3+吸收的闪光灯能量，Ho3 +是工作离子，而Tm3+则充当传递能量的中介。2.1μm的激光可以很好地被水吸收，容易透过大气，对眼睛安全。因此它广泛用于医疗、激光雷达、军事等领域。此外，对于3-5μm中红外光学参量振荡器，2.1μm激光是理想的泵浦光源。
| 掺杂浓度 | Ho:0.3~0.4at% Cr:0.3~1.2at% Tm:5~6at% |
| 波前失真 | <λ/4@632nm |
| 消光比 | ≥25 dB |
| 尺寸 | 直径:3~6mm,长度:50~120mm |
| 尺寸公差 | 直径:+0.00/-0.05mm, 长度: ± 0.5mm |
| 精密研磨 | 50-80微英寸(RMS) |
| 平行性 | ≤30″ |
| 垂直性 | ≤5′ |
| 平整度 | λ/10@ 633 nm |
| 表面质量 | 10/5 Scratch / Digper MIL-O-1380A |
| 倒角 | 0.006″±0.002″ at 45°± 5° |
| 高透膜反射率 | ≤ 0.25% (@2094nm) |
| 结构 | 立方 |
| 晶格常数 | 12.01Å |
| 熔点 | 1970°C |
| 密度 | 4.56g/cm3 |
| 取向 | <111> or <100]> 晶体内部5° |
| 热膨胀 | 7.8×10-6 /K |
| 导热系数 | 14W/m/K, 20°C；10.5W/m/K, 100°C |
| 莫氏硬度 | 8.5 |
| 介电常数 | 11.7 |
| 激光跃迁 | 5I7 → 5I8 |
| 激光波长 | 2.094 µm |
| 光子能量 | 9.55 x 10-20 J |
| 放射截面 | 7 x 10-21 cm2 |
| 荧光寿命 | 8.5 ms |
| 折射率 | 1.80 @2.08 µm |
| 孔径 | >90% |
| 吸收线宽 | 4 nm |
| 二极管泵浦带 | 781 nm |
| 主泵浦带 | 400~800 nm |

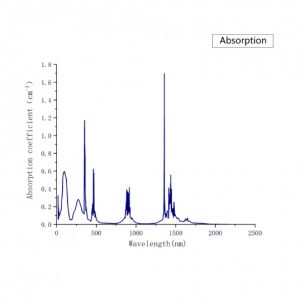

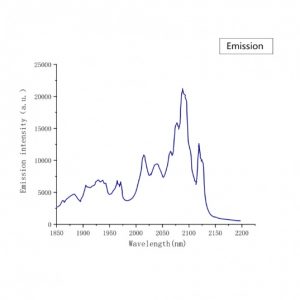

吸收和发射光谱
特点
较宽的吸收带
在室温下工作
激光波长为2.1mm
高斜率效率
可以用闪光灯或二极管泵浦
应用
医疗运用
