Title

Yb3+：KGd（WO4）2（Yb:KGW）是最有前途的激光活性材料之一。Yb:KGW晶体有望取代Nd:YAG晶体和Yb:YAG晶体应用于大功率二极管泵浦激光系统。Yb:KGW在高功率、短脉冲飞秒激光及其广泛应用方面也具有巨大的潜力。

Yb3：KGW具有大的吸收系数，低的量子缺陷，高的吸收和发射截面

Yb离子简单的二能级电子结构避免了上转换、激发态吸收和浓度猝灭等非期望的损耗过程。与常用的Nd:YAG晶体相比，Yb:KGW晶体具有更大的吸收带宽、3-4倍的发射寿命、更高的存储容量、更低的量子缺陷，更适合于二极管泵浦。斯托克斯位移越小，加热越小，激光效率越高。与Yb:YAG和Yb:YCOB等掺Yb激光晶体相比，Yb:KGW具有更高的吸收截面（13-17倍）、更低的量子缺陷（~4%）、比Yb:YCOB高9倍的发射截面和比Yb:YAG宽的发射带、高的非线性折射系数和斜率效率最高（87%）。

物理和化学特性

化学式	Yb3+：KGd（WO4）2
晶体结构	单斜双钨酸盐
密度	7.27 g/cm3
传输范围	0.35-5.5 μm
莫氏硬度	4 to 5
1060 nm的折射率	ng = 2.037, np = 1.986, nm=2.033

光学和热学特性

导热系数	Ka=2.6 W/mK, Kb=3.8 W/mK, Kc=3.4 W/mK
热光学系数@ 1064 nm	dnp/dT=-15.7 * 10-6 K-1
	dnm/dT=-11.8 * 10-6 K-1
	dng/dT=-17.3 * 10-6 K-1
热膨胀	αa=4X10-6 /°C
	αb=3.6X10-6 /°C
	αc=8.5X10-6 /°C
熔点温度	1075 °C
吸收截面	1.2X10-19 cm2
受激发射横截面（E \|\| a）	2.6X10-20 cm2
激光波长	1023-1060 nm
激光阈值	35 mW
Yb3 +的2F5/2歧管在77 K时的纯能级（cm-1）	10682, 10471, 10188
在77K时，Yb3 +的2F7/2流形的斯塔克能级（以cm-1为单位）	535, 385, 163, 0
光学损伤阈值，GW / cm2	20

吸收峰波长，lpump，[nm]	981.2
吸收线宽，Dlpump，[nm]	3.7
峰吸收横截面，冒泡，[cm2]	1.2×10-19
峰值吸收系数，[cm-1]	26
发射波长，lse，[nm]	1023
发射线宽，Dlse，[nm]	20
峰值发射截面，sse，[cm2]	2.8×10-20
量子效应，lpump / lse，[nm]	0.959
荧光寿命，tem [ms]	0.6

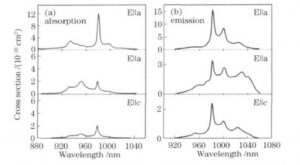

吸收和发射光谱

基于Yb离子的飞秒激光器工作在1000 nm左右，特别适合于具有高分辨率多光子激发荧光以及三次和二次谐波显微镜的生物成像。它们是在800 nm波长范围内发射的常用钛宝石激光器的良好替代品。由于生物组织中较低的散射和较高的穿透深度，因此需要较长的激发波长。另外，自发荧光和漂白也大大减少。此外，所产生的三次谐波和二次谐波都落在可见光范围内（而不是紫外线），从而提高了吞吐量并简化了检测方案。另一方面，掺铬镁橄榄石激光器的波长在1200-1300nm范围内具有明显的吸水率。在较高的激发功率下，可能导致生物组织的光损伤。而且，与通常由昂贵的固态激光器或光纤激光器泵浦的钛宝石激光器和掺铬镁橄榄石激光器相比，掺Yb离子的激光增益介质的直接二极管泵浦大大降低了系统成本。

二极管泵浦大功率扩展腔飞秒Yb：KGW激光器：从非线性显微镜的开发到应用

扩展腔振荡器通过降低重复频率（通常低于30-40 MHz）提供了一种直接控制峰值功率的方法，但是非线性影响的增加通常会导致脉冲持续时间和脉冲频率之间的权衡。峰值功率（或脉冲能量）。到目前为止，已经从10 MHz的Yb：KYW体振荡器发出了峰值功率为2.3 MW（能量为1μJ）的脉冲。但是，脉冲持续时间限制为430 fs。类似地，从23.7 MHz的Yb：CALGO体振荡器产生峰值功率为1.3 MW，持续时间为323 fs的脉冲。另一方面，直接从一个27 MHz的Yb：CALGO体振荡器演示了持续时间为145 fs的短脉冲，但峰值功率降低了0.16 MW（24 nJ能量）。最近，我们展示了一个来自Yb：KGW体振荡器的重复频率为77 MHz的67 fs脉冲，平均输出功率为3W。

瓦特级高重复率Yb：KGW再生放大器使用声光开关。到目前为止，获得的脉冲能量约为数十微焦耳。

参数
