Nd：KGW晶体是一种可以实现高浓度掺杂的激光晶体，因为该晶体可以与高浓度的Nd离子混合并且具有较大的发射面积，因此其单脉冲和低重复激光性能优于Nd：YAG 。Nd：KGW晶体的吸收带在808 nm处，可以有效地与LD泵浦光源耦合（发射波长为808 nm），从而提高其发光效率。此外，它的半高和半宽为12 nm，使其能够适应LD发射波长随温度的漂移，这有利于进行二极管泵浦KGw激光实验和器件研究。Nd：KGW不仅可以实现自由振荡，Q开关，锁模操作，还可以实现拉曼转换。
Nd:KGW晶体是由受激拉曼散射产生的晶体，经过倍频后可以成为可见光波段的多波长光源。
Nd：KGW晶体的拉曼特性取决于其高激发光束截面、低泵浦阈值、高输出能量、高转换效率以及两个高拉曼增益系数（768和901 cm-1）。拉曼晶体的基频光分别为911 nm，1067 nm和1351 nm，经过倍频后可产生0.455 um，0.533 um和65 um的红，黄和蓝光，可用于材料加工，光通信，遥感，医药，环境监测，精密计量等领域。
| Nd浓度 | 2.2%(cw),3%(quasi-cw) |
| 荧光寿命 | 130 μs |
| 受激发射截面 | 3.7*10-19 cm2 |
| 跃迁波长 | 1067 nm |
| 导热系数 | Ka=2.6 W/Km |
| Kb=3.8 W/Km | |
| Kc=3.4 W/Km | |
| dn / dT | 0.4*10-6 K-1 |
| 折射率@ 1.06μm | np=1.978 |
| nm=2.014 | |
| ng=2.049 | |
| 热膨胀系数 | (100):4*10-6 K-1 |
| (010):3.6*10-6 K-1 | |
| (001):8.5*10-6 K-1 | |
| 密度（g * cm-3） | 7.248 |
| 比热容Cp | 500 Jkg-1K-1 |
| 激光波长（nm） | 1067 |
| 发射截面（pm2）a | 32.3 |
| 增益带宽（nm） | 2.73 |
| 荧光寿命（μs） | 110 at 3% doping |
| 导热系数（Wm-1K-1） | ~3 |

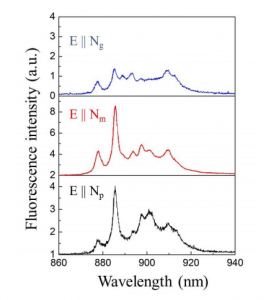

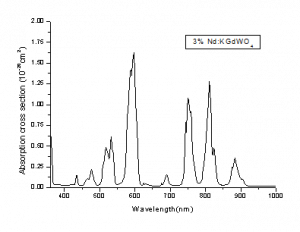

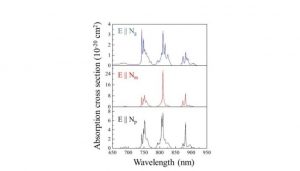

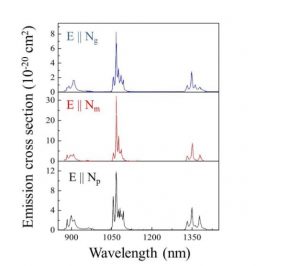

特点
掺杂浓度高
激发截面高
拉曼增益系数高
与LD的良好耦合
吸收带宽较宽
激光阈值低
应用
1067nm：
Nd：KGW是近红外区域中固态激光工程最有效的活性介质之一。与其他工作在1μm左右的广泛使用的掺Nd激光晶体（例如Nd：YAG和Nd：YVO）相比，Nd：KGW具有一些出色的性能。可以实现高掺杂浓度的Nd离子和高斜率效率。该晶体以其高发射截面（高于Nd：YAG的截面）而闻名，因此具有高效的连续波（CW），调Q和锁模操作。此外，主体的双折射导致强偏振发射，这对于进一步的频率转换是有利的。由于主体的高三阶非线性，Nd：KGW晶体和激光被广泛用于通过受激拉曼散射产生多个波长。
调Q固态激光器
自拉曼固体激光器
锁模激光器
热带二极管泵浦的多瓦连续波Nd：KGW激光器
