光学平台台面采用钢质蜂窝芯结构，具有高刚度- 重量比，能显著提高平台的基频模态振动固有频率，使模态振动形变在高频段响应；同时由于蜂窝芯结构梯形芯板与隔板的直边纵向约束，形成纵向层状约束阻尼，侧板采用宽带阻尼材料，蜂窝芯与上下台面采用低温度应变胶恒温粘接工艺粘合而成，形成阻尼台面，优良的组合宽带阻尼可以显著降低振动响应峰值。
    空气弹簧隔振支撑系统在具有较高的支撑能力的同时具有较低的刚度，其垂直固有频率一般为1.2 - 2 Hz。水平方向多采用单摆结构，其水平固有频率为1.5 - 2 Hz。在空气弹簧支撑腿内采用双气室、空气阻尼孔提高隔振阻尼比，光学平台隔振系统能显著降低环境振动的影响。

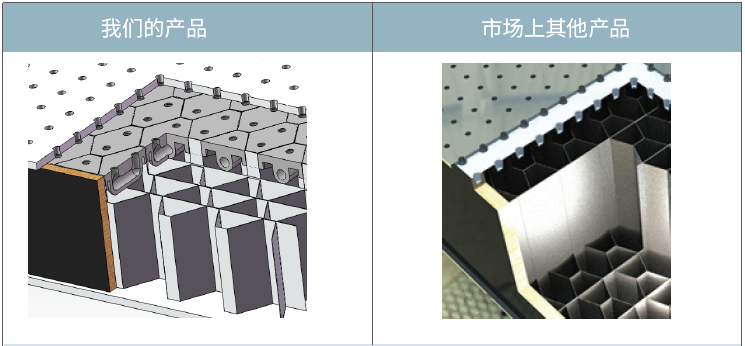

蜂窝芯面板

产品特点：
表面消杂光光整处理
孔位编码方便快速定位
蜂窝结构内芯增加平台的刚度质量比
蜂窝芯约束层板阻尼
0.3 mm 镀锌薄钢板蜂窝桁架，纵向粘结单元
安装孔：阵列25 mm×25 mm 标准M6 螺孔，或者
　　　　1 in×1 in 英制1/4 in 螺孔


产品优势






    光学面板制造过程可以分为高温胶接加压成型和精密研磨处理，研磨处理后其整个表面上的平面度可以达到±0.01 mm/600×600 mm2，上、下面板均为6 mm 的强导磁性不锈钢板，刚度高，表面消杂光光整处理，达到无定向反射的亚光效果；标识安装孔阵列在平台表面上，方便快速定位安装，这些孔可以被加盖以防止污染物进入螺纹

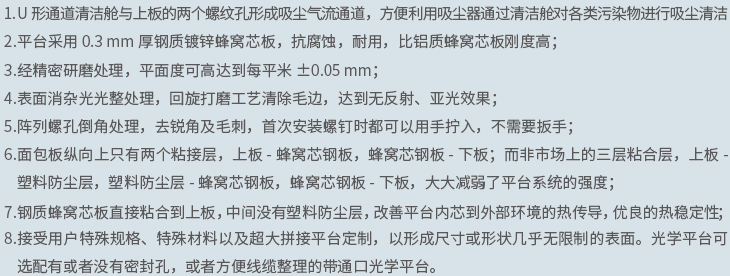

孔内；每个U 形通道清洁舱与上板的两个螺纹孔形成吸尘气流通道，方便地利用吸尘器通过清洁舱对各类污染物进行吸尘清洁；蜂窝芯采用0.3mm 厚镀锌钢板，抗腐蚀，耐用，极大提高了刚性，确保芯体与上板的粘着面更为坚固。

提供各类面板、支撑隔振系统及各类组合光学隔振系统，以满足您不同的使用需求。

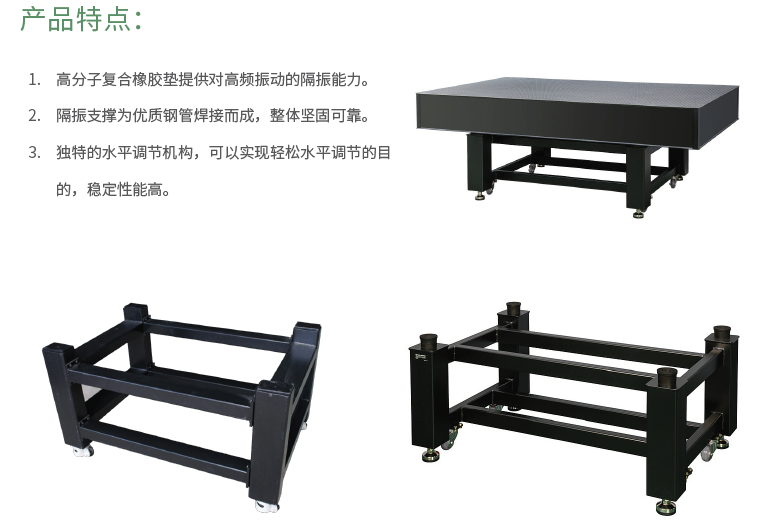

刚性阻尼隔振系统

ST 系列阻尼刚性支撑腿适合工业应用，环境振动优良且隔振要求低，固有频率为5-10 Hz
