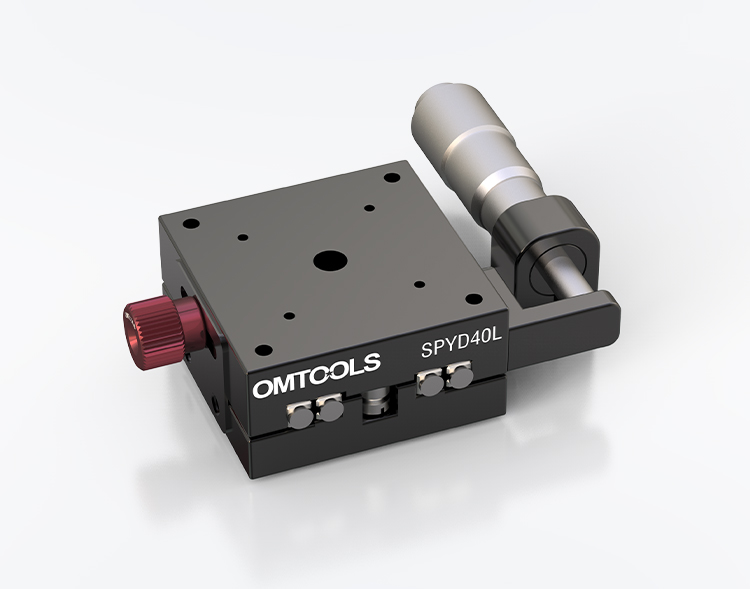

SPYD超精密手动平移台


产品介绍:

超精密手动平移台SPYD系列主体材料采用铝合金,灵敏度高,外形尺寸小使用交叉滚柱导轨,为分厘卡驱动,该系列产品具有小于2um的灵敏度。台面尺寸多样、厚度适中,可单维或多维组合使用。



产品特点:


命名规则:

SPYD

40

L

系列代码:

超精密手动平移台

台面尺寸:

40:40mm×40mm

60:60mm×60mm

65:65mm×65mm

80:80mm×80mm

100:100mm×100mm

125:125mm×125mm

驱动位置:

L:左侧

R:右侧

ZL:中心/左手

ZR:中心/右手



选型表:

13mm行程超精密手动平移台,台面40×40mm,分厘卡驱动

型号

SPYD40L

SPYD40R

SPYD40ZL

SPYD40ZR

行程(mm)

13

台面尺寸(mm)

40×40

厚度(mm)

20

导轨

交叉滚柱导轨

驱动方式

分厘卡

驱动位置

左侧

右侧

中心/左手

中心/右手

主体材料及表面处理

铝合金,黑色阳极氧化处理

分厘卡最小读数(mm)

0.01

灵敏度(pm)

<2

平行度(pm)

<30

运动平行度(pm)

<10

偏摆(”)

<25

最大负载(Kg)

3

自重(Kg)

0.13

配合面包板转接板型号

OMLA01

配合Z轴转接板型号

OMLA03B


13mm行程超精密手动平移台,台面60×60mm,分厘卡驱动

型号

SPYD60L

SPYD60R

SPYD60ZL

SPYD60ZR

行程(mm)

13

台面尺寸(mm)

60×60

厚度(mm)

20

导轨

交叉滚柱导轨

驱动方式

分厘卡

驱动位置

左侧

右侧

中心/左手

中心/右手

主体材料及表面处理

铝合金,黑色阳极氧化处理

分厘卡最小读数(mm)

0.01

灵敏度(pm)

<2

平行度(pm)

<30

运动平行度(pm)

<10

偏摆(”)

<25

最大负载(Kg)

5

自重(Kg)

0.22

配合面包板转接板型号

OMLA01

配合Z轴转接板型号

OMLA04B



25mm行程超精密手动平移台,台面65×65mm,分厘卡驱动

型号

SPYD65L

SPYD65R

SPYD65ZL

SPYD65ZR

行程(mm)

25

台面尺寸(mm)

65×65

厚度(mm)

20

导轨

交叉滚柱导轨

驱动方式

分厘卡

驱动位置

左侧

右侧

中心/左手

中心/右手

主体材料及表面处理

铝合金,黑色阳极氧化处理

分厘卡最小读数(mm)

0.01

灵敏度(pm)

<2

平行度(pm)

<30

运动平行度(pm)

<10

偏摆(”)

<25

最大负载(Kg)

5

自重(Kg)

0.25

配合面包板转接板型号

配合Z轴转接板型号

OMLA01B


25mm行程超精密手动平移台,台面80×80mm,分厘卡驱动

型号

SPYD80L

SPYD80R

SPYD80ZL

SPYD80ZR

行程(mm)

25

台面尺寸(mm)

80×80

厚度(mm)

20

导轨

交叉滚柱导轨

驱动方式

分厘卡

驱动位置

左侧

右侧

中心/左手

中心/右手

主体材料及表面处理

铝合金,黑色阳极氧化处理

分厘卡最小读数(mm)

0.01

灵敏度(pm)

<2

平行度(pm)

<30

运动平行度(pm)

<10

偏摆(”)

<25

最大负载(Kg)

7

自重(Kg)

0.5

配合面包板转接板型号

OMLA02

配合Z轴转接板型号

OMLA05B


25mm行程超精密手动平移台,台面100×100mm,分厘卡驱动

型号

SPYD100L

SPYD100R

SPYD100ZL

SPYD100ZR

行程(mm)

25

台面尺寸(mm)

100×100

厚度(mm)

20

导轨

交叉滚柱导轨

驱动方式

分厘卡

驱动位置

左侧

右侧

中心/左手

中心/右手

主体材料及表面处理

铝合金,黑色阳极氧化处理

分厘卡最小读数(mm)

0.01

灵敏度(pm)

<2

平行度(pm)

<30

运动平行度(pm)

<10

偏摆(”)

<25

最大负载(Kg)

15

自重(Kg)

0.7

配合面包板转接板型号

OMLA03

配合Z轴转接板型号

OMLA06B


25mm行程超精密手动平移台,台面125×125mm,分厘卡驱动

型号

SPYD125L

SPYD125R

SPYD125ZL

SPYD125ZR

行程(mm)

25

台面尺寸(mm)

125×125

厚度(mm)

20

导轨

交叉滚柱导轨

驱动方式

分厘卡

驱动位置

左侧

右侧

中心/左手

中心/右手

主体材料及表面处理

铝合金,黑色阳极氧化处理

分厘卡最小读数(mm)

0.01

灵敏度(pm)

<2

平行度(pm)

<30

运动平行度(pm)

<10

偏摆(”)

<25

最大负载(Kg)

20

自重(Kg)

0.95

配合面包板转接板型号

OMLA04

配合Z轴转接板型号

OMLA07B
