说明：

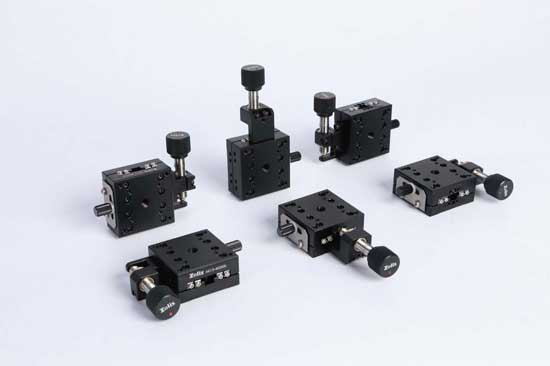

AK 系列产品是卓立汉光开发的高精密级手动直线滑台，该系列产品主体材料采用2024 铝合金，表面氧化黑处理，强度较高、耐磨性好、外形美观。采用交叉滚柱导轨，负载能力强，耐用性好。配合导轨面精密磨削技术，使该系列产品具有不大于2μm 的高灵敏度，并且运行平顺，全行程范围直线度不大于3μm。该系列产品台面尺寸多样、厚度适中，可以单维或多维组合使用，适合对负载能力、运动精度等要求更高的情况下使用。
特点：
• 采用交叉滚柱导轨，负载能力强、耐用性好
• 导轨安装面采用精密磨削工艺，使得产品具有高灵敏度、高运动精度
• 主体材料为2024铝合金，表面氧化黑处理，强度较高、耐磨性好、外形美观
• 具有分厘卡和微调螺纹副2种驱动方式，分为左侧、右侧、中间驱动，使用灵活方便，可选配差动分厘卡
• 产品尺寸丰富、交货期短、配套性好、性价比高

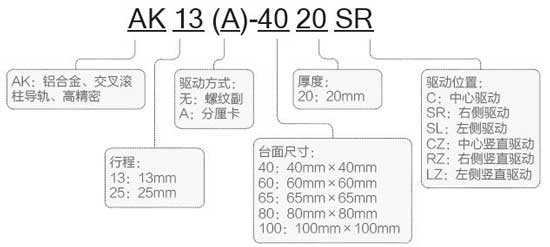

命名规则：
选型表
| 型号 | AK13(A)- 4020(xx) | AK13(A)- 6020(xx) | AK25(A)- 6520(xx) | AK25(A)- 8020(xx) | AK25(A)- 10020(xx) |
| 行程(mm) | 13 | 13 | 25 | 25 | 25 |
| 台面尺寸(mm) | 40×40 | 60×60 | 65×65 | 80×80 | 100×100 |
| 厚度(mm) | 20 | ||||
| 导轨 | 交叉滚柱导轨 | ||||
| 驱动方式 | 螺纹副(带A为分厘卡) | ||||
| 驱动位置 | C：中心驱动，SR：右侧驱动，SL：左侧驱动 CZ：中心竖直驱动，RZ：右侧竖直驱动，LZ：左侧竖直驱动 | ||||
| 主体材料及表面处理 | 铝合金，黑色阳极氧化处理 | ||||
| 自重(Kg) | 0.12 | 0.25 | 0.28 | 0.5 | 0.7 |
| 灵敏度(µm) | ≤2 | ||||
| 分厘卡最小读数(mm) | 0.01 | ||||
| 运动平行度(µm) | ≤10 | ||||
| 直线度(µm) | ≤3 | ||||
| 俯仰(″) | ≤25 | ||||
| 偏摆(″) | ≤15 | ||||
| 水平负载(Kg) | 2 | 5 | 6 | 10 | 15 |
| 竖直负载(Kg) | 1 | 2 | 2.5 | 5 | 7 |
注：竖直负载仅限“-xZ型”直线滑台
『注：更多产品型号及尺寸图详见资料下载』
