特征

双倍密度安装孔

这些光学平台上独特的双倍密度安装孔网格提供了两倍于标准1英寸（25毫米）孔网格的安装位置。非常适合需要密集安装表面的应用，例如激光冷却，原子物理学和光谱学。

左侧显示标准的1英寸（25毫米）孔网格图案。 右侧显示了带有附加安装孔的双密度孔网格图案。




RS2000宽带调谐阻尼性能

RS2000光学平台是多年经验、创新和专注细节的结晶，带来无与伦比的抗振能力。RS2000平台具有4.8毫米厚的平台表面，一层约束层芯板，阻尼工作面和复合边缘饰面，以提供宽带阻尼。同时包含六个精密调谐的阻尼器，以选择性地消除四个基本平台结构振动模式及其全部谐波。这些光学平台最初是为高端干涉测量研究而设计的，是对振动控制要求极高的超灵敏的测量的最佳选择。

柔度曲线显示了给定激励力和频率下结构的位置运动。红线是刚体线，显示了理想的光学平台在没有相对运动的情况下的性能。 蓝线显示光学平台的固有频率以及它们与刚体的固有频率之间的偏差。


尺寸为4英尺×8英尺×12英寸（1200 x 2400 x 305 mm）的RS2000平台表面柔度曲线。



超刚性桁架式蜂窝芯设计

Newport 的蜂窝芯结构与其他同类产品不同。每一片波纹状蜂窝钢板都是由专有的弹性吸振材料制成的，并且在光学面包板或光学平台的整个高度垂直粘结，形成更牢固的蜂窝芯结构。这种劳动密集型的生产程序确保 Newport 的光学面包板或光学平台具有最坚固的蜂窝结构。



垂直黏合的三芯接面

所有 Newport 平台均沿蜂窝芯的高度方向垂直粘结。大多数其他制造商都放弃了这个额外的步骤，因为将粘合剂涂到每个单独的芯构件需要额外的费用和时间。垂直粘结向蜂窝芯增加了约束层阻尼效应，同时使平台的刚性重量比达到最大。桁架式芯板设计在每个蜂窝单元使用三重芯板接触面。鉴于开放芯板设计在每个接口处仅有两个结构构件，Newport 平台将其增加至三个，提高了 50% 的局部刚度。这三个板完全粘结在整个平台高度方向，产生更大的刚度。

安装孔单独密封

Newport 的所有光学面包板和平台都有单独密封的安装孔。这些安装孔的螺纹深度为 19 mm。市场上一些其他产品的安装通道常常是一排孔或者仅仅是聚合物膜，相比之下，Newport 这种单独密封的安装孔要更为可靠且更加便于清洁。这是因为我们相信产品的完整性 - 尤其是核心。当有灰尘和液体进入光学面包板和光学平台时，可能会长期对产品的阻尼性能造成影响，而且产品的性能也会日渐衰退。而一个优质面包板和平台的性能往往要更为持久 - 几十年以上。因此，选购带有密封安装孔的产品绝对是一项明智的投资。


螺纹、沉头和去毛刺安装孔的精密栅格

1/4-20 或 M6 螺纹安装孔是沉头孔且已去毛刺。这确保了螺纹可轻松接合，同时消除污染问题。安装孔位于带有标准栅格标记的 1 英寸或 25 mm 栅格上，能够轻松、重复地安装组件。

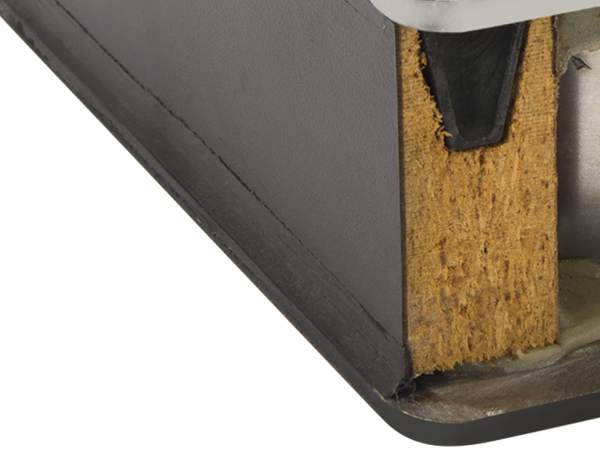

高阻尼侧板

光学平台的侧板不仅仅是盖子。它们可以增强平台的总体阻尼性能。我们的光学平台使用高阻尼复合木材作为侧板，以帮助消除侧面的振动。复合木材具有比钢更好的阻尼性能，因为钢具有高弹性，容易出现振动或振荡。木材等低弹性材料可以抑制振动和振荡。例如，家用立体声扬声器通常由复合木材封闭以抑制声振动。





独特的压力粘结工艺确保了卓越的平整度

使用计量品质钢装配压板，确保光学平台卓越的平整度。在组装和粘结过程中，压板始终支撑平台的顶部表面，将相同的平整度压印在顶部表面。我们的压板是行业中最大和最平整的。在粘结过程中，我们使用重力压力粘结，在光学平台上施加恒定压力，确保顶部表面符合压板平整度。



光学平台支撑选项

我们为光学平台提供三种支撑方式。具有自动重新调平功能的S-2000A隔振器有着业界领先的隔振性能，并包括一个集成的机械高度调节系统，允许改善工作台水平度、高度控制和对非水平地板的补偿。 SL系列气动隔振器在不需要自动重新调平的情况下以非常实惠的价格提供了隔振功能。隔振器可消除10 Hz至50 Hz范围内的地板振动，并支持各种不那么严格的研究和生产应用。RL系列非绝缘刚性支撑腿可在不需要隔振的情况下提供刚性高载荷支撑。



光学平台配件选项

我们提供一整套的光学平台配件，以释放您光学平台上的空间，或安装桌面应用实验。配件包括：



定制光学平台设计

Newport 拥有一支优秀的定制设计团队，能够满足您的各种定制需求。这支团队在过去的 40 多年里接触过各种类型的材料、形状（请参阅双层台面）、结构、孔型等，并为世界各地的研究、航空航天、半导体和医疗相关领域的客户提供过产品服务。Newport 致力于提供：最准确且及时的报价响应、定制设计审查和变更的最专业沟通、最佳周转时间和最高质量的最终产品。欢迎随时联系 Newport 告诉我们您的定制需求。
