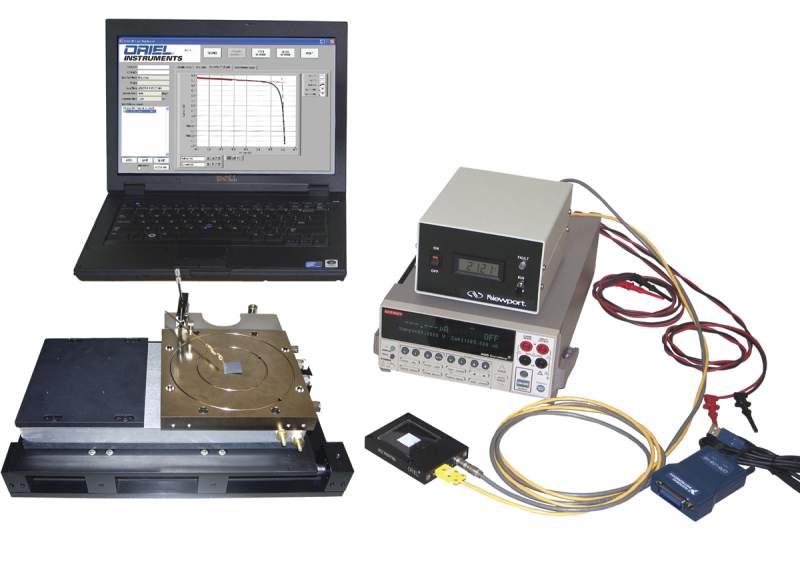

光伏研究需要电池表征获得广泛的效率。任何给定应用可能需要小而集中的关注区域并产生高电流；或者相反地，可能需要大面积的照明，但产生低电流。我们的 I-V 测试站采用了模块化方法进行 I-V 测量。

• 完整的 I-V 测量解决方案适用于光伏电池

• 适用于所有 Oriel 太阳光模拟器

• 可以轻松在现场与 Oriel 太阳光模拟器集成

• 基于 LabVIEW™ 的 I-V 表征软件易于使用




特征

Oriel PVIV System Setup

Demonstration on the initial set up and test measurement of an Oriel PVIV station. This video shows an I-V measurement of a Silicon reference cell using the Oriel MiniSol LED solar simulator connected to a PVIV-1A kit.

选择正确的测试站

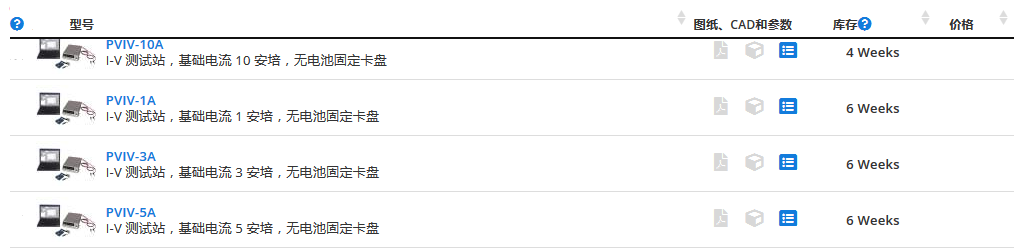

测试状态下的电池所产生的电流能够确定正确的模型。可以选择 1 安培、3 安培、5 安培或 10 安培模型。为了配置完整的测试站，电池座尺寸、太阳光模拟器尺寸、PVIV 模型和配件均可以相互交换，来营造最佳测试场景。

软件

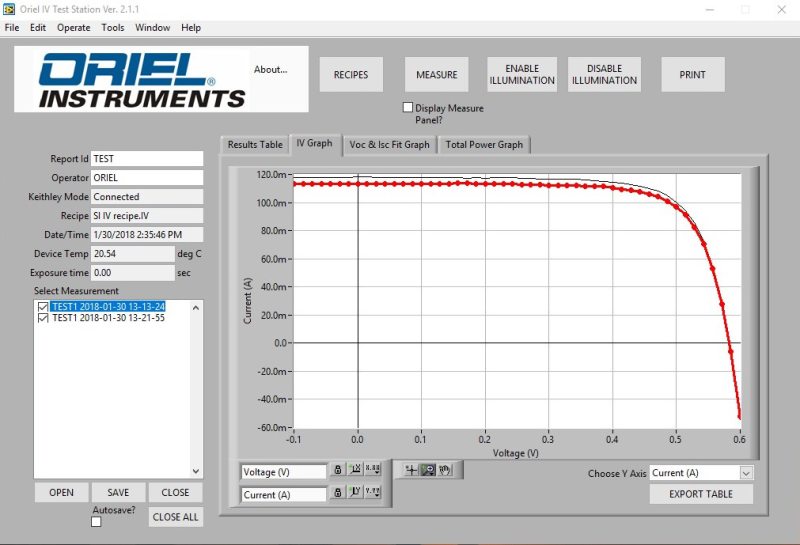

PVIV 2.0 是基于 LabVIEW™ 的 I-V 测量软件套件，界面直观、易于使用。能够计算多种临界电池性能参数，并显示原始 I-V 曲线。可通过主用户界面轻松地输入设备 ID 和用户名，并可在此处将配置设置和原始数据轻松地保存到以制表符分隔的 .txt 文件格式报告中。软件菜单还包含打印窗口功能，可将测量图打印出来。Oriel IV 测试站版本 2.0 功能包括计算多个关键参数，例如短路电流 (I_sc)、电流密度 (J_sc)、开路电压 (V_oc)、填充系数 (ff)、最大输出功率 (P_max)、最大输出电压(V_max)、最大输出电流 (I_max)、最大电池效率 (η)、1 倍太阳光分流电阻 (R@I_sc)、1 倍太阳光串联电阻 (R@V_oc)、分流电阻暗特性 IV 曲线 (R_Shunt) 和其它标准光伏电池参数。

参考电池和仪表

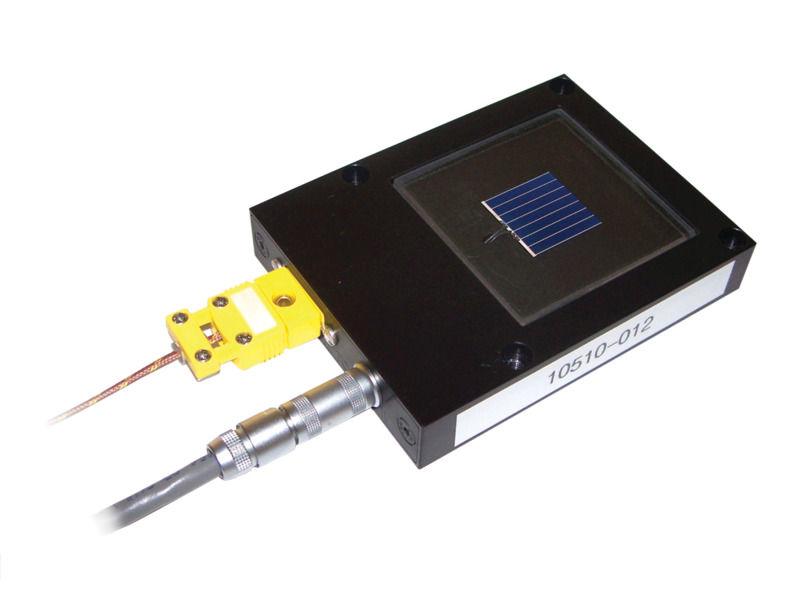

The reference cell in its cell holder adapter.

参考电池是推荐选项。它包括校准的参考太阳能测试电池和数字显示器，实时显示太阳光模拟器辐照度和电池温度的测量值。在软件中输入这些值来计算 I-V 特征。I-V 测试站也可以独立使用校准的参考电池来调节太阳光模拟器的功率。

电池座组件

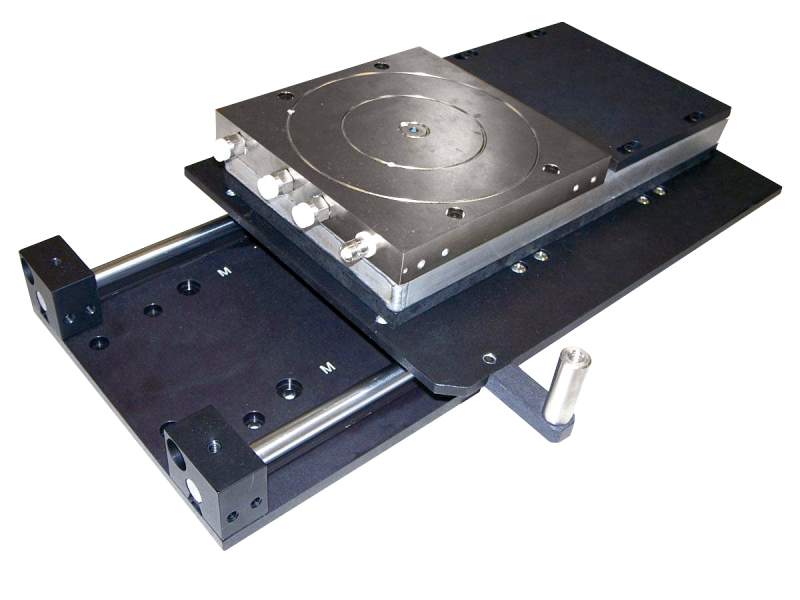

Temperature Controlled/ Vacuum positioning cell holder for 2x2 through 6x6 cells

电池座的多个设计可用于精确定位被测设备。组件能够将样品保持在相对于太阳光模拟器光束的固定位置。简单坚固的设计，便于灵活调整样品位置。某些型号还配备真空定位功能和温度控制选项。

软件功能

该软件允许您整理"

工作站

尽管基本 PI-IV 测试仪中未包含这些内容，但 Newport 提供了许多不同的平台和工作站选项。可以选择组件以将 PIV-IV 测试解决方案集成到完整的 PV 测试套件中。有关详细信息，请联系 Newport 销售部门。

PhotoVoltaic Calibration Lab

We are proud to house and manage one of the few commercial photovoltaic and calibration test laboratories in the world. The Photovoltaic Calibration and Test Laboratory is accredited by A2LA to the ISO/IEC 17025 Standard, using state of the art equipment for measurements in accordance with ASTM E948 and E1021. The lab welcomes requests for prototype PV device performance measurements or PV reference cell calibrations. Flexible scheduling and rapid turnaround time ensure minimal downtime to time sensitive devices.
