产品特点

高性价比
5种可选覆盖频段，最宽至26.5GHz
优良的测试接收性能
全面的频谱分析能力
实用的功能选件
便捷的操作特性

高性价比

高度经济性的价格，有效降低用户测试成本
提供可媲美高端信号分析仪才有的出色性能指标

5种可选覆盖频段，最宽至26.5GHz

最宽至26.5GHz的同轴频率覆盖范围
5种可选的频段配置，为用户提供更好的经济性
可配置对应主机频段的宽频带前置放大器

优良的测试接收性能

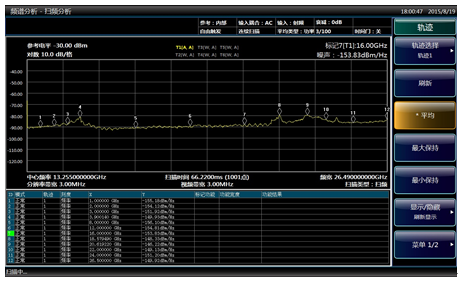

1GHz测量灵敏度-153dBm/Hz，配置前放后典型值为-166dBm/Hz
26.5GHz测量灵敏度-141dBm/Hz，配置前放后典型值为-160dBm/Hz
全数字中频设计，优异的刻度保真度和中频误差

全面的频谱分析能力

支持扫频和FFT两种扫描类型
零频宽快速扫描，最快扫描时间1us
精确的频率计数，计数分辨率可达0.001Hz
扫描点数在101～30001之间任意可选
可配置6条轨迹，具有丰富的标记操作功能
6种检波方式，3种平均类型
支持时间门测量

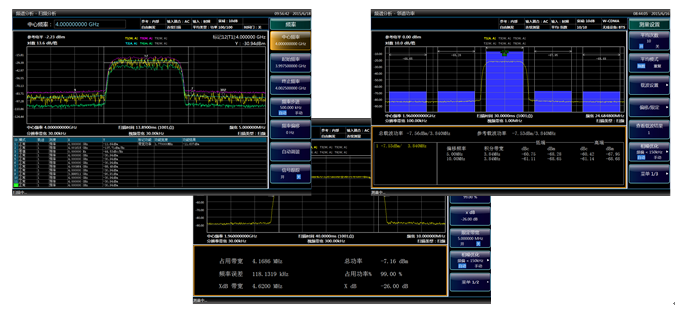

具有占用带宽、信道功率、邻道功率测试功能
具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能

实用的扩展选件

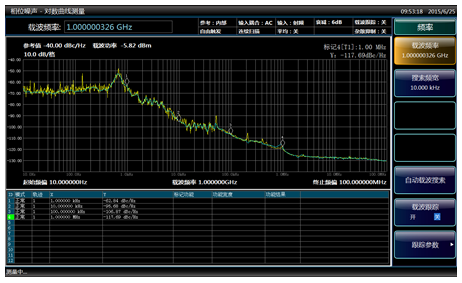

相位噪声测试功能
射频或全频段前置放大器
10MHz～160MHz任意中频输出，1Hz频率步进，4档自动增益控制电平

便捷的操作特性

支持中英文双语
人性化的自动调谐和自动刻度功能
支持一键式快捷测量
10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作

典型应用

电子系统射频性能评估：作为多功能的通用频谱分析仪表，4051-S信号/频谱分析仪可广泛应用于雷达、通信等电子系统射频性能评估中，为射频性能测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。

发射机和接收机测试和诊断：应用4051-S提供的频谱分析、谱功率测试、相噪测试等丰富的功能，为发射机和接收机测试提供常用的诊断服务。

直接用于复杂测试诊断系统的集成，为系统提供频谱特性测试结果和信号输出。

配置选型

型号	4051A-S	4051B-S	4051C-S	4051D-S	4051E-S
直流耦合	3Hz～4GHz	3Hz～9GHz	3Hz～13.2GHz	3Hz～18GHz	3Hz～26.5GHz
交流耦合	10MHz～4GHz	10MHz～9GHz	10MHz～13.2GHz	10MHz～18GHz	10MHz～26.5GHz
10MHz精密频率参考	频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）老化率： ± 1×10-7/年温度稳定度： ± 1.5×10-8（20°C ~ 30°C） ± 5×10-8（0°C ~ 50°C）校准准确度： ± 4×10-8
频率读出准确度	±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率）：水平分辨率=频宽/（扫描点数-1）
频率计数准确度	±（频率读数×频率参考准确度＋0.1Hz）
频宽	范围：0Hz（零频宽），10Hz～该型号最高频率范围准确度：±（0.1%×频宽＋频宽/（扫描点数-1））
扫描时间范围	频宽≥10Hz： 1ms～6000s 频宽=0Hz： 1us～6000s
分辨率带宽	范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz 转换不确定度： ± 0.3dB
视频带宽	1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值）
触发方式	自由、电源、视频、外部电平（前面板）、外部电平（后面板）猝发射频、定时器
检波方式	正常、正峰值、负峰值、取样、视频平均、电压平均
平均类型	视频平均、功率平均、电压平均
外形尺寸	宽×高×深= 510mm×190mm×534mm （含把手、垫脚、底脚）宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚）
重量	约25kg（选件配置不同，重量不同）
电源	标配： AC 220~240V：50~60Hz 4051-H98：AC 100~240V：50~60Hz
功耗	待机：小于20W；工作：小于400W
温度范围	工作温度：0°C ~ +50°C 存储温度：-40°C ~ +70°C
输入接头	N型/（阴），阻抗50Ω	N型/（阴），阻抗50Ω	N型/（阴），阻抗50Ω	N型/（阴），阻抗50Ω	3.5mm（阳），阻抗50Ω
