产品特点

• 丰富的测量功能

• 极高的时间测量分辨率

• 优异的采样间隔性能

• 内置统计和分析功能

• 良好的人机交互功能

• 强大的交互接口

• 优异的实时监测带宽

      丰富的测量功能

      具有载波调制域测量、时间间隔测量、脉冲频率调制域测量、脉冲周期测量、脉冲宽度测量、相位测量等多种测量功能。

      优异的实时检测带宽

      本产品载波频率测量可提供高达3.5GHz的监测带宽。

      极高的时间测量分辨率

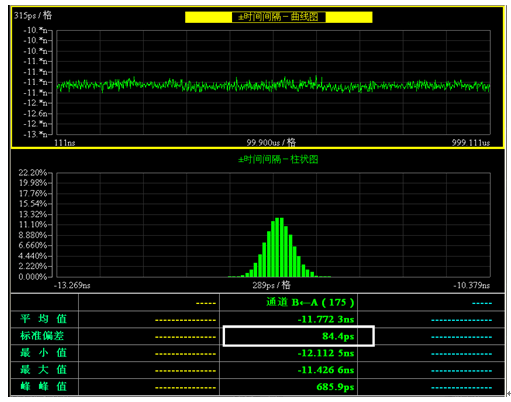

      本产品的时间测量分辨率优于100ps（典型值）。

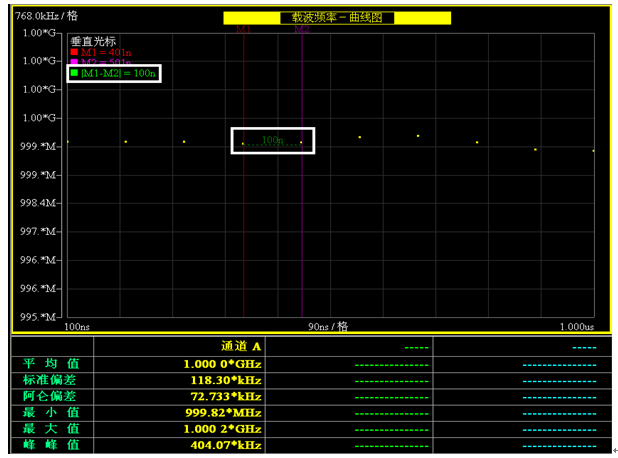

      优异的采样间隔性能

      载波频率调制域测量时，最小采样间隔可达100ns。

      友好的用户界面

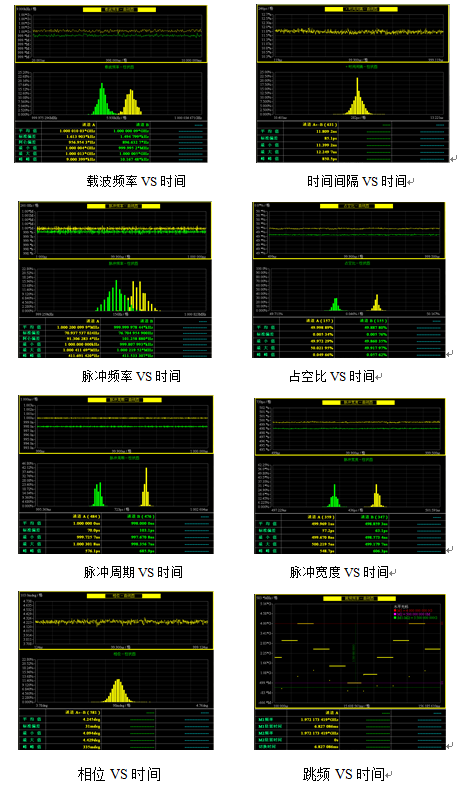

1）  多种测量功能：具有载波频率测量、脉冲频率测量、脉冲宽度测量、脉冲周期测量、占空比测量、时间间隔测量、相位测量。每种测量模式都可以以曲线或直方图形式进行显示。

2）智能菜单刷新，设置菜单时会自动刷新关联菜单。

3）提供2个水平光标、2个垂直光标以方便结果观测。

4）内嵌联机帮助信息。

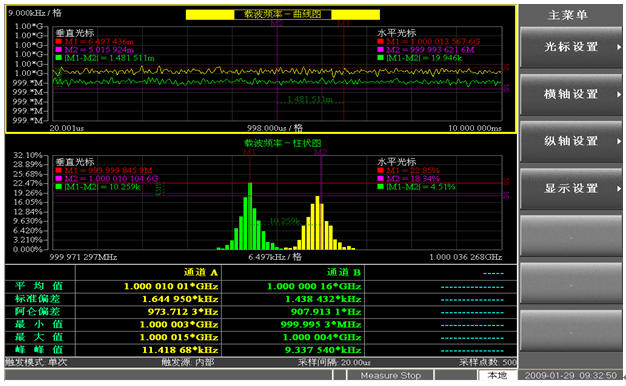

      内置统计和分析功能

      本产品内置统计分析功能，可提供平均值、标准偏差、最大值、最小值、峰峰值、阿仑偏差等统计信息。测量结果以曲线图和直方图方式显示，曲线图用于查看变化趋势，直方图用于查看测量结果的分布情况。提供累积测量功能，可以对多次测量结果进行累积统计分析。

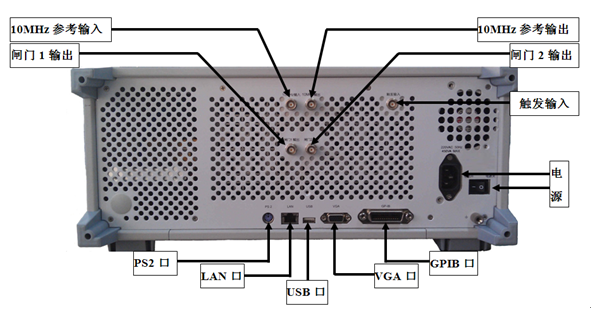

      强大的交互接口

      除基本的时基和触发接口外，本产品还提供USB、GPIB及LAN等三种数据通信接口，满足数据文件的传输拷贝及程控互联应用。VGA接口提供与液晶显示器同步的视频信息，便于监控或演示。

      灵活的操控方式

1）灵活的操作方式，既可以采用仪器前面板按键操作，也可以采用计算机键盘和鼠标操作，适用于不同用户的使用习惯。

2）方便的轨迹缩放查看功能：当轨迹显示时，可以通过横纵轴设置来查看任意波段轨迹，并且可以用鼠标左键画框的形式自动调节横纵轴设置，为用户提供方便快捷的查看方式。

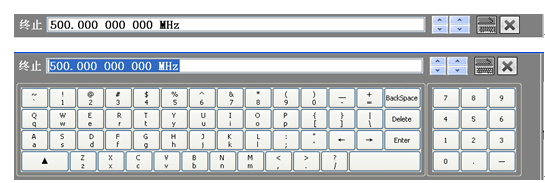

3）输入框人性化处理，可以通过←→选择需要调节的数位，通过键盘↑↓步进调节输入框值，也可以直接输入数值进行设置。输入框还提供软键盘，方便用户使用。

      中、英文操作界面，宽屏彩色液晶显示

1）可选配中文菜单或英文菜单，方便不同用户使用。

2）标配8.4英寸、170度视角、高亮度、高分辨率液晶显示器。用户还可通过VGA口外接大屏幕显示器。

典型应用

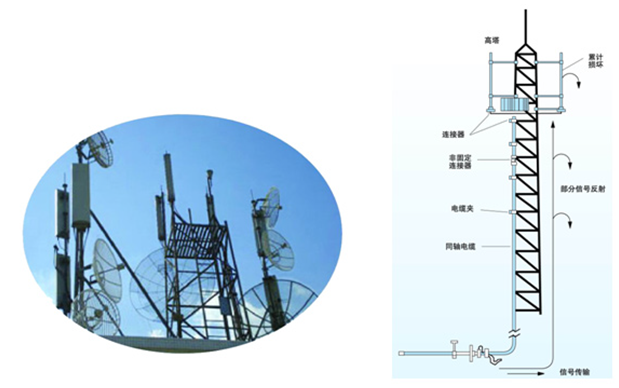

      通信设备测量

      4151系列调制域分析仪可以用于测量和分析精细度抖动和漂移。无论是在较长时间内执行低速高度精确的测量，还是在较短时间内执行高速测量，您都可以使用4151系列调制域分析仪作为高精度的抖动和漂移分析解决方案：

• 查看数据直方图，可以使用累积功能，查看不断增加测量后的全体数据直方图

• 查看轨迹图，可以知道频率的趋势和变化

• 利用光标及其自动寻点功能查看数据点

• 查看统计信息：平均值、标准偏差、最大值、最小值、峰峰值、以及阿仑偏差

• 可用连续时间间隔测量功能直接测量时钟的周期及分布情况

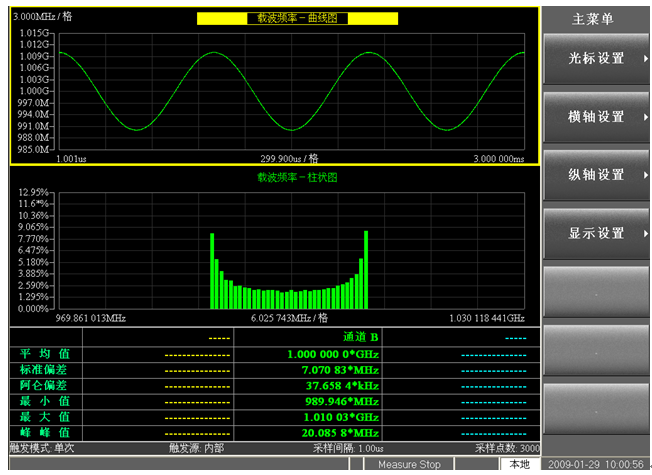

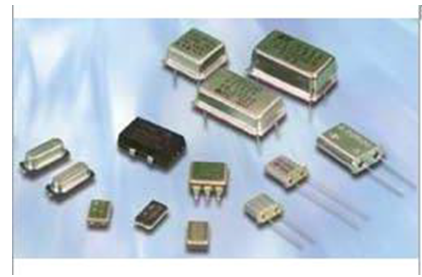

      晶体振荡器元器件性能测试

      4151系列调制域分析仪可用于测量晶体振荡器件，利用载波频率测量可以测量时钟在一段时间内的稳定性：

• 提供长时间的调制域测量

• 通过轨迹图观测时钟变化趋势

• 通过直方图查看时钟分布情况

• 提供统计功能：平均值、最大值、最小值、标准偏差、峰峰值、以及阿仑偏差

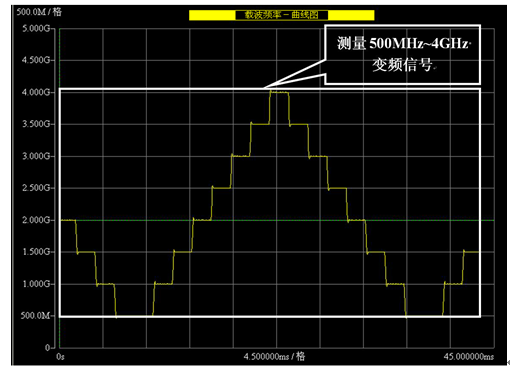

      雷达设备测量

      4151系列调制域分析仪可用于测量雷达发射信号中的误码。可以用一台仪器来验证发射信号的精度，同时可以直接且精准的测量雷达发射和接收之间的时间差：

• 具有载波频率VS时间的测量功能，能够直接查看载波频率的变化情况

• 具有时间间隔VS时间测量功能，可测量雷达信号发射与接收之间的时间差

• 具有脉冲频率VS时间测量功能

• 具有脉冲宽度及脉冲周期VS时间测量功能

• 具有相位VS时间测量功能

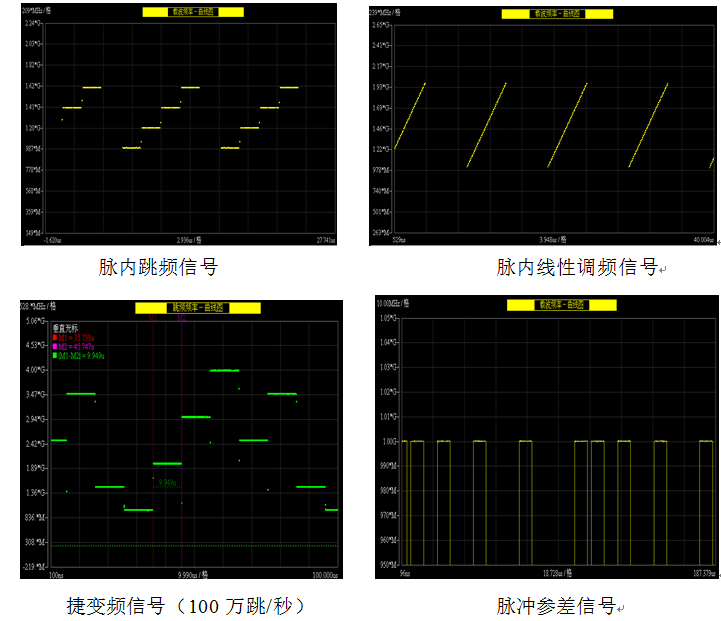

• 可以测量宽带跳频、宽带线性调频、捷变频、脉冲参差等信号

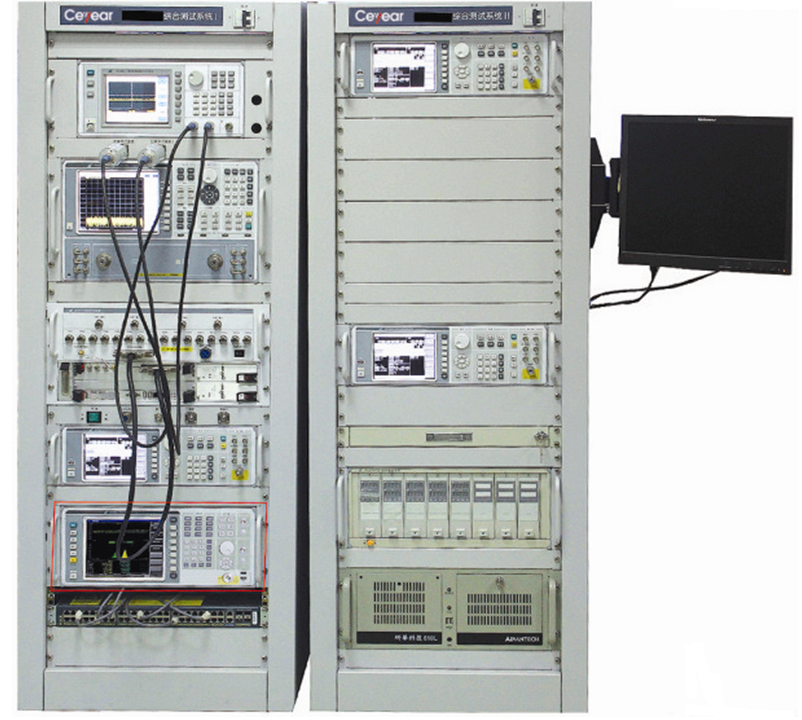

      构建自动测试系统

      4151系列调制域分析仪具有强大的连通能力，其程控指令集符合SCPI 1999.0规范。提供符合规范要求且经过严格测试的IVI仪器驱动库，方便用户构建自动测试系统。

配置选型
