产品特点

• 丰富的调制域测量功能

• 36GHz频率监测范围

• 宽带捷变频捕获分析能力

• 宽带线性调频捕获分析能力

• 良好的人机交互

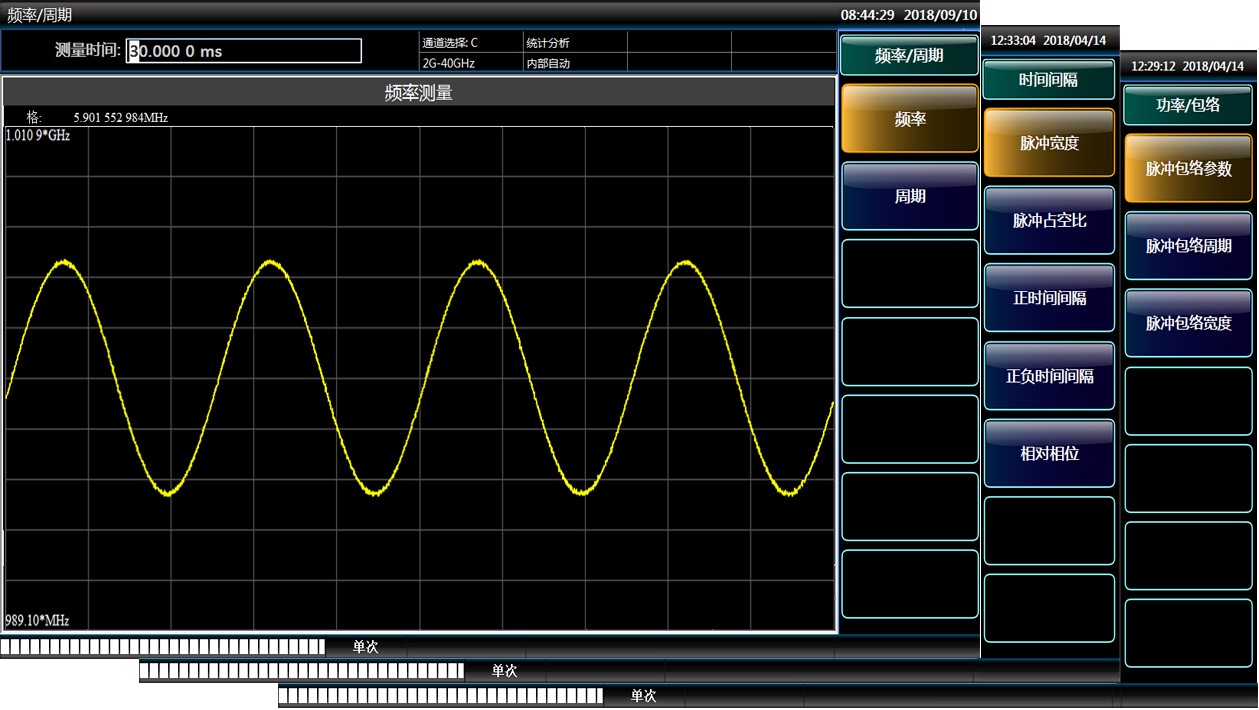

      丰富的调制域测量功能

      具有载波调制域测量、时间间隔测量、脉冲周期测量、脉冲宽度测量、相位测量、脉冲包络参数等多种测量功能。可提供平均值、标准偏差、最大值、最小值、阿仑偏差等统计信息。测量结果以曲线图和直方图方式显示，曲线图用于查看变化趋势，直方图用于查看测量结果的分布情况。

      36GHz频率监测范围

      4152系列调制域分析仪在各波段内均可实现无隙频率监测，最大能实现4GHz～40GHz的调频、捷变频、跳频信号的实时监测。

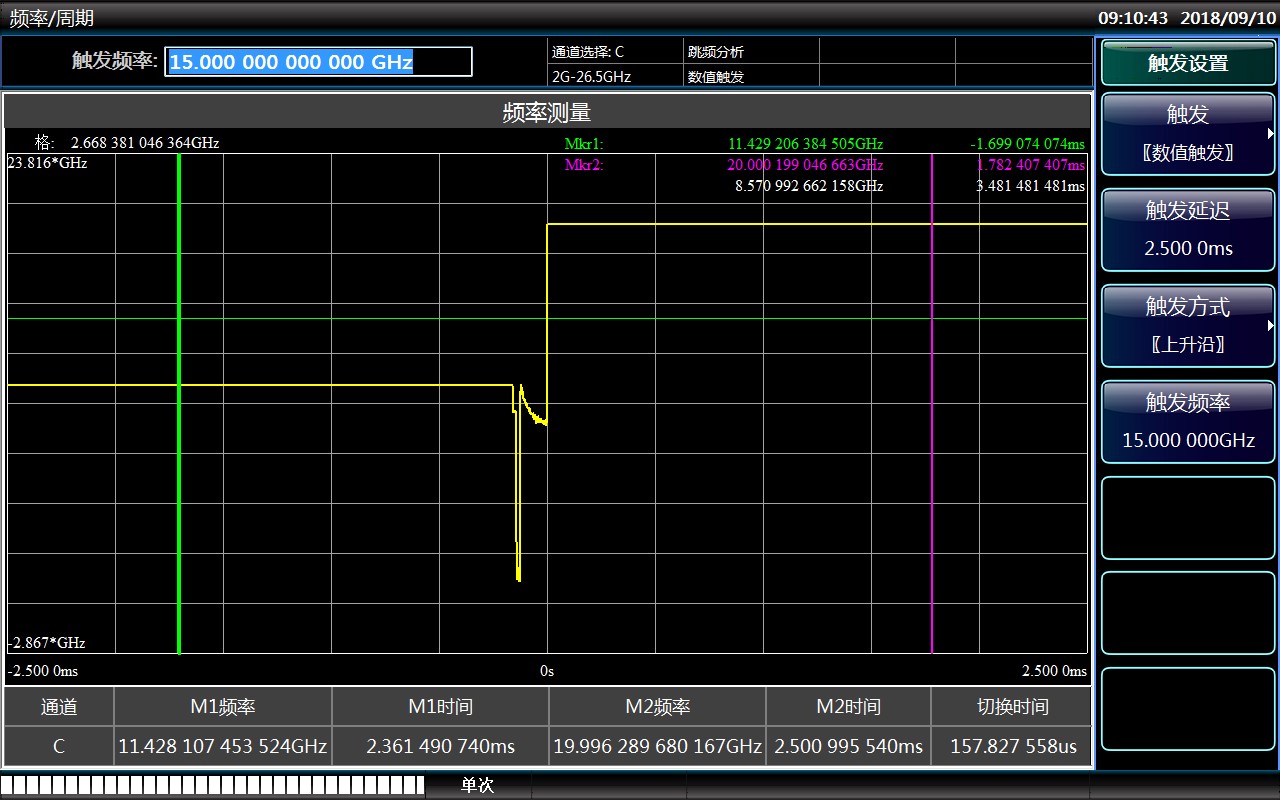

      宽带捷变频捕获分析能力

• 频率触发功能

• 最小采样间隔100ns

• 频率分辨率12位/秒

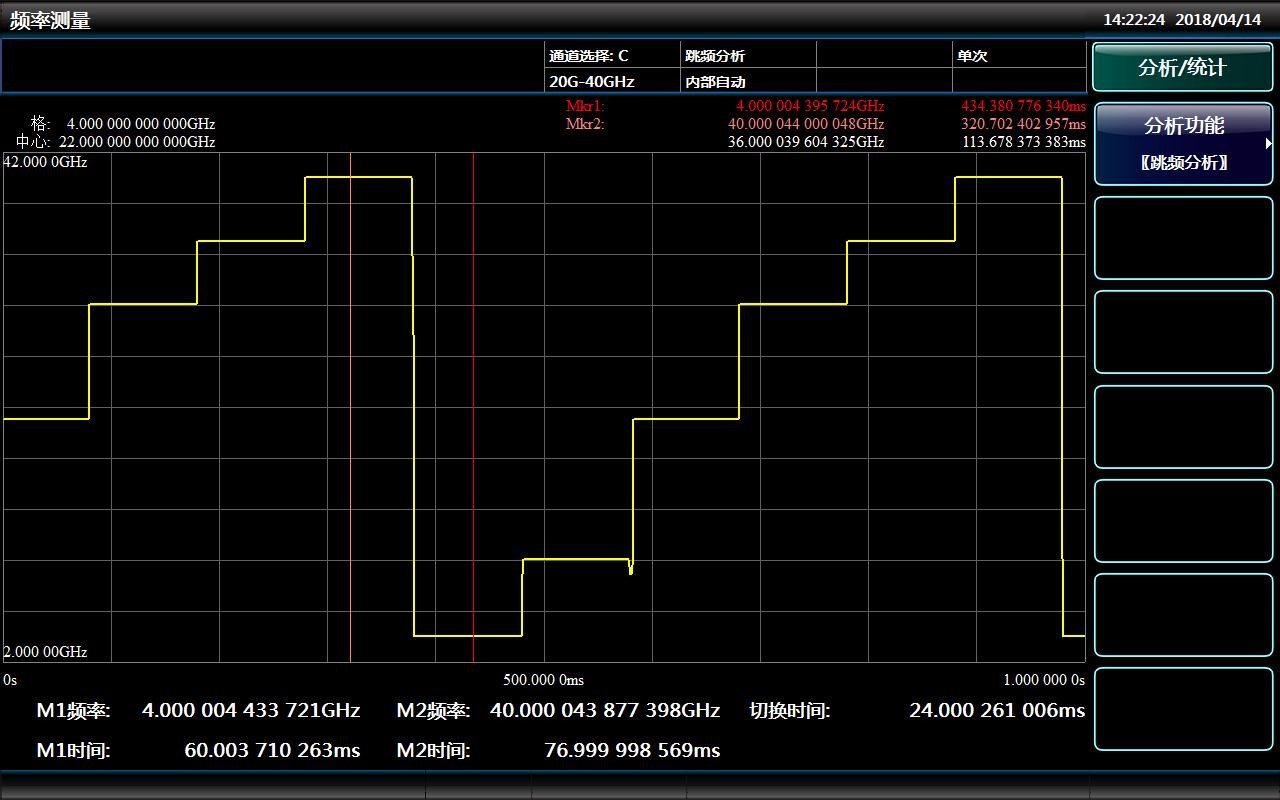

• 跳频分析工具

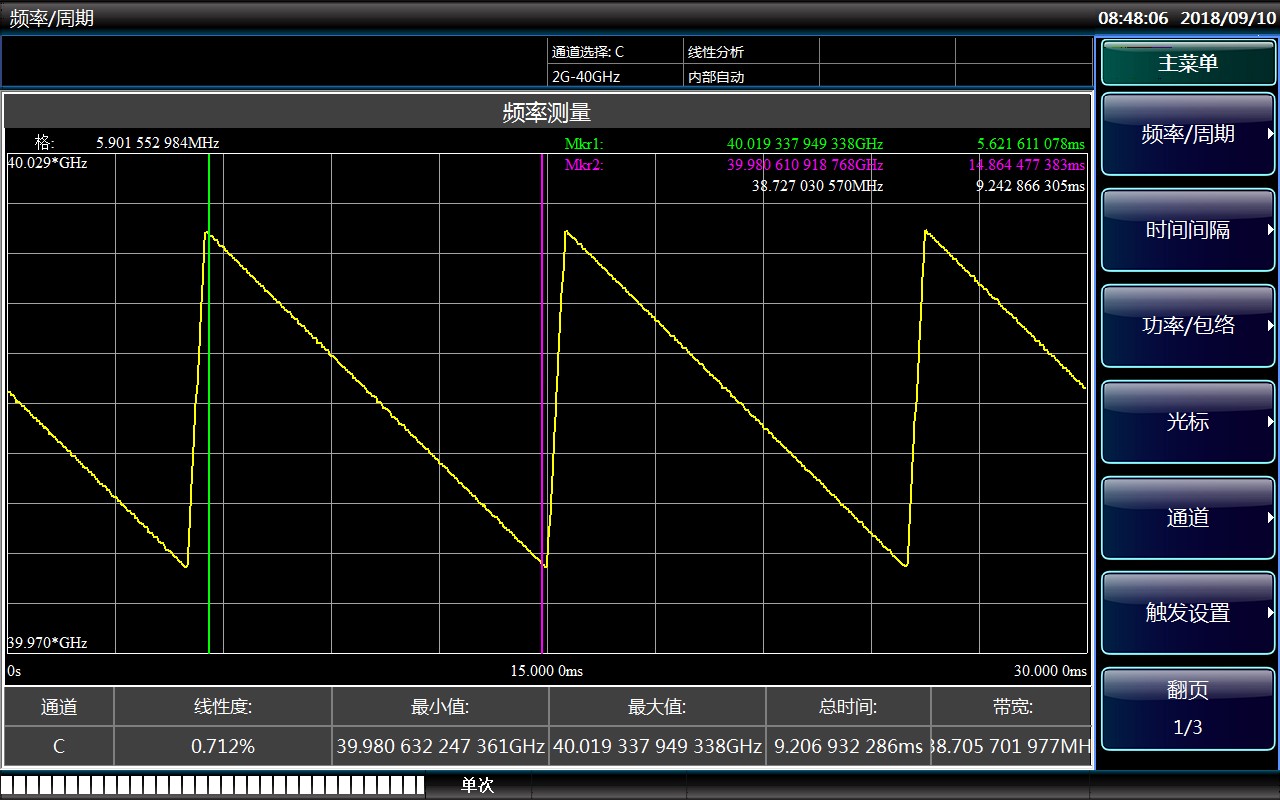

      宽带线性调频捕获分析能力

• 线性度分析工具

• 频率触发功能

• 视频滤波功能

• 自动峰值搜索

      良好的人机交互

• 标配10.1英寸、170度视角、高亮度、高分辨率液晶显示器

• 提供鼠标键盘操作，光标等分析工具可手动拖动，提供全景模式，便于细节查看

• 提供GPIB及LAN数据通信接口，满足数据文件的传输拷贝及程控互联

• 提供轨迹存储/调用、状态存储/调用功能

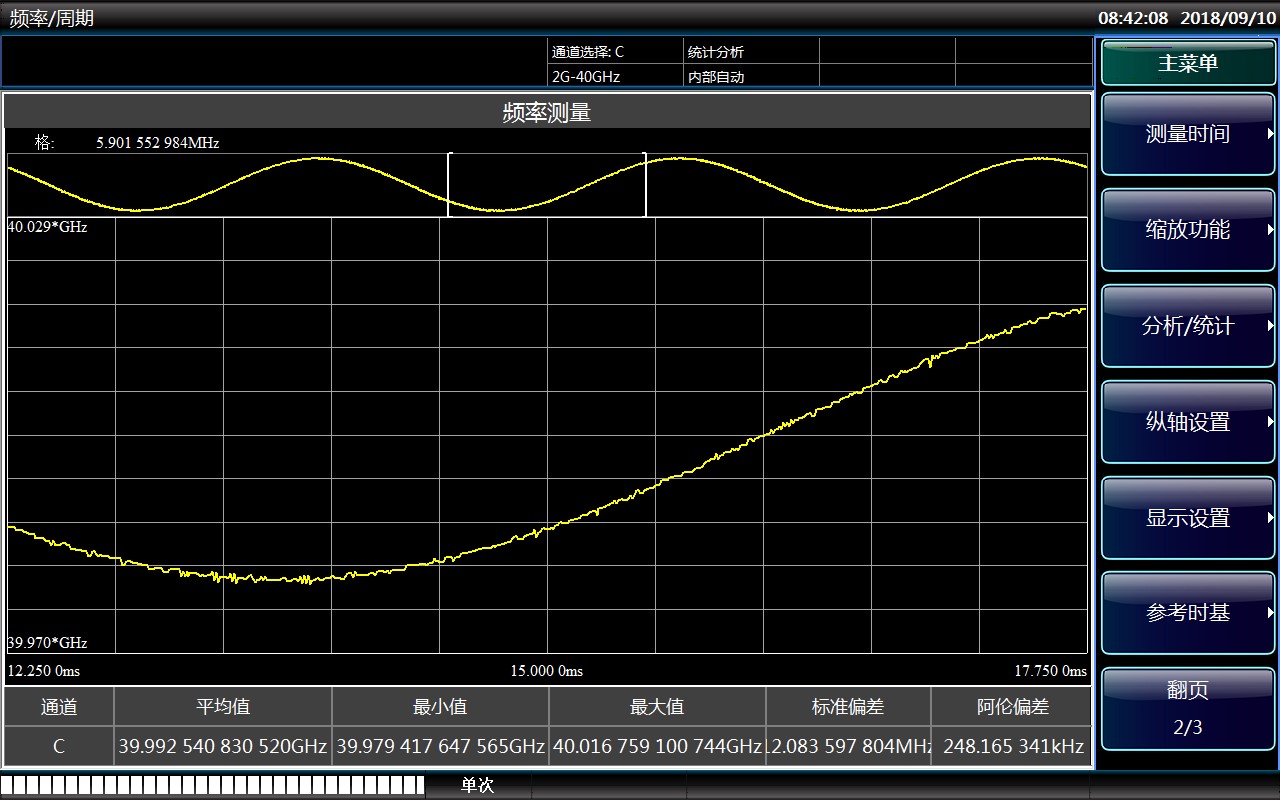

• 提供缩放功能，可观察测量结果变化全过程

典型应用

      雷达设备测量

      4152系列调制域分析仪可用于测量雷达发射信号的时频特性。可以用一台仪器来验证发射信号的精度，同时可以直接且精准的测量雷达发射和接收之间的时间差：

• 具有载波频率VS时间的测量功能，能够直接查看载波频率的变化情况

• 具有时间间隔VS时间测量功能，可测量雷达信号发射与接收之间的时间差

• 具有脉冲宽度及脉冲周期VS时间测量功能

• 具有相位VS时间测量功能

• 可以测量宽带跳频、宽带线性调频、捷变频、脉冲参差等信号

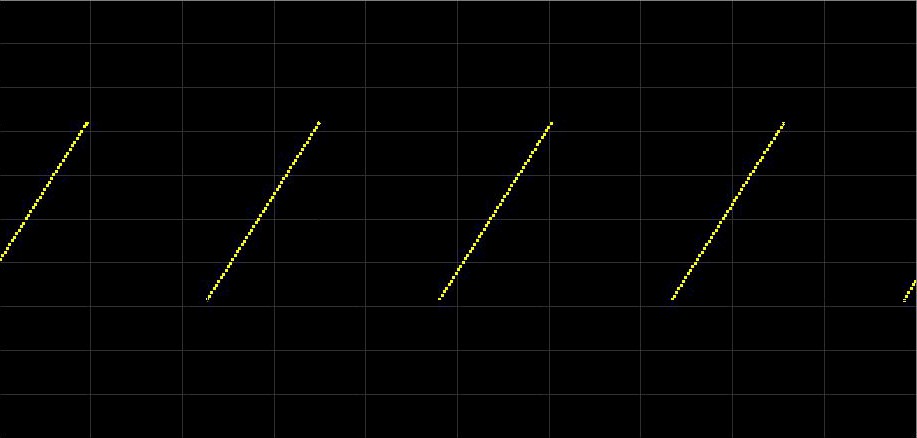

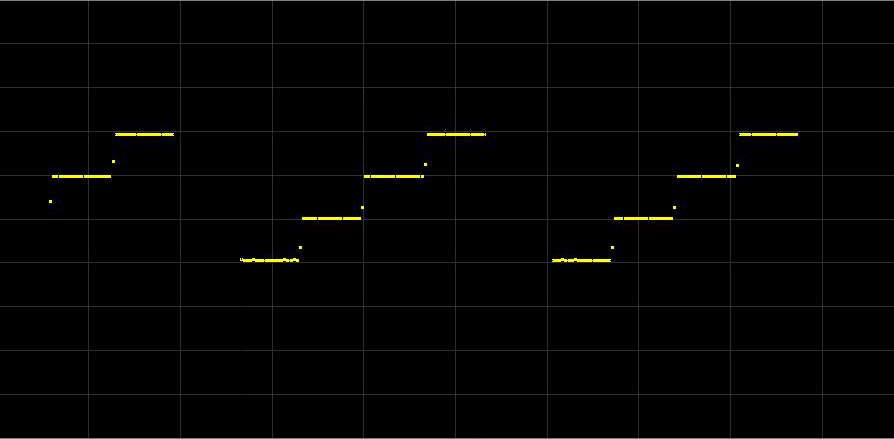

脉内跳频信号                           脉内线性调频信号

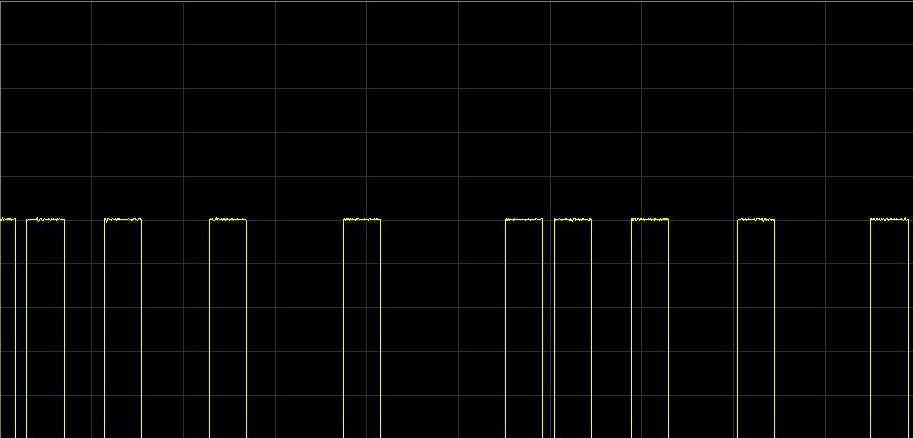

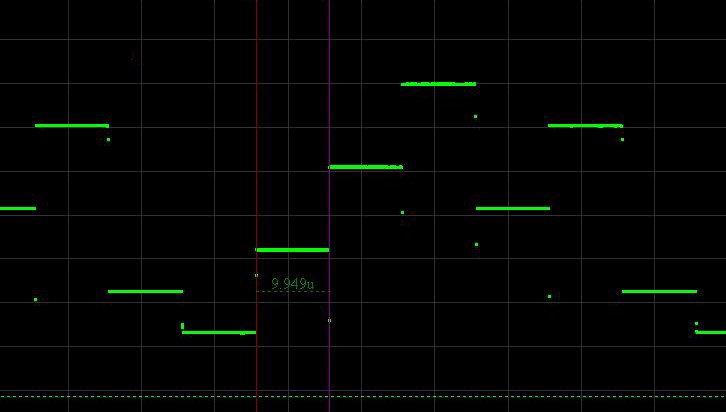

 捷变频信号（100万跳/秒）                                    脉冲参差信号

      通信设备测量

      4152系列调制域分析仪可以用于测量和分析精细度抖动和漂移。无论是在较长时间内执行低速高度精确的测量，还是在较短时间内执行高速测量，您都可以使用4152系列调制域分析仪作为高精度的抖动和漂移分析解决方案：

• 查看数据直方图，可以使用累积功能，查看不断增加测量后的全体数据直方图

• 查看轨迹图，可以知道频率的趋势和变化

• 利用光标及其自动寻点功能查看数据点

• 查看统计信息：平均值、标准偏差、最大值、最小值、峰峰值、以及阿仑偏差

• 可用连续时间间隔测量功能直接测量时钟的周期及分布情况

      晶体振荡器元器件性能测试

      4152系列调制域分析仪可用于测量晶体振荡器件，利用载波频率测量可以测量时钟在一段时间内的稳定性：

• VCO锁相时间及频率特性测量

• 提供长时间的调制域测量

• 通过轨迹图观测时钟变化趋势

• 通过直方图查看时钟分布情况

• 提供统计功能：平均值、最大值、最小值、标准偏差、峰峰值、以及阿仑偏差

      构建自动测试系统

      4152系列调制域分析仪具有强大的连通能力，其程控指令集符合SCPI 1999.0规范，方便用户构建自动测试系统。
